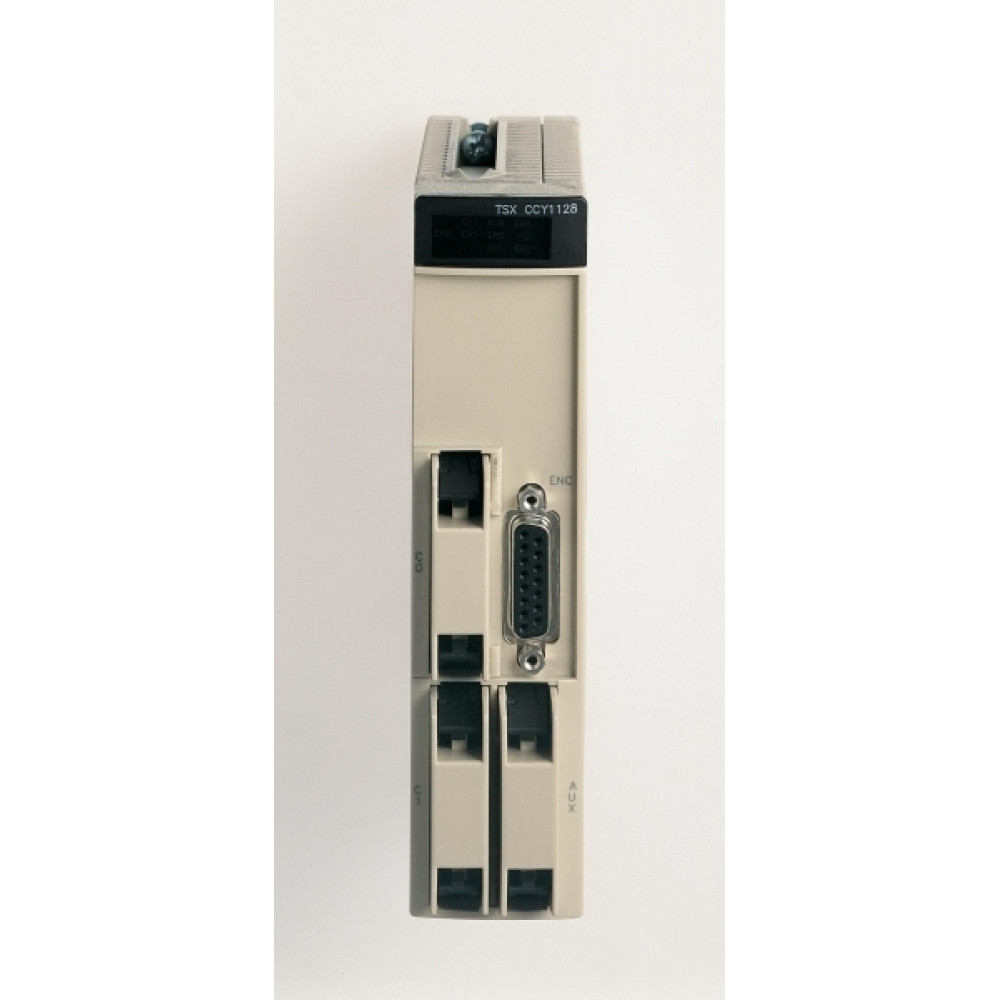

МОДУЛЬ ELECTRONIC CAM, 1 ВХ. КАНАЛ

Характеристики

• Current state 1 guaranteed >= 5 mA (датчик положения с 10...30 В) >= 5.8 mA (RS422) >= 3 mA (вспом. вход)
• Maximum output refresh cycle 100 мкс 32 200 мкс 128 50 мкс 16
• Maximum tungsten load 10 Вт
• Время срабатывания < 100 мкс для вспом. вход
• Время электромагнитного разряда < L/R s
• Входной импеданс датчик положения с 10...30 В: 1500 Ом для номинальн. U вспом. вход: 3000 Ом для номинальн. U
• Высота над уровнем моря 0...2000 м
• Выходное напряжение 24 V пост. ток
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защита от включения с обратной полярностью обратно включенный диод в цепи питания
• Защита от короткого замыкания на выходе автоматический выключатель с тепловым расцепителем ограничитель тока
• Защита от перегрузки на выходе ограничитель тока автоматический выключатель с тепловым расцепителем
• Защита от перенапряжения на выходе стабилитрон
• Защитное исполнение конформное покрытие Humiseal 1A33 TC
• Кол-во данных отслеживания 32
• Кол-во кулачков 128
• Локальная индикация процессор работает (RUN): 1 светодиод (зеленый) отказ модуля вв/выв. или ошибка конфигурации (I/O): 1 светодиод (красный) ошибка процессора или системы (ERR): 1 светодиод (красный)
• Модули вв.-выв. 1 ось
• Номинальн. выходной ток 0.5 А
• Относительная влажность 10-95 % без образования конденсата при работе 5-95 % без образования конденсата при хранении
• Порог обнаружения напряжения формирователя сигнала исполнительно < 14 В состояние аварии > 18 В состояние "норма"
• Потребляемый ток 660 мА в 5 V пост. ток 15 мА в 24 В пост. ток
• Пределы выходного напряжения 19...30 V
• Предельный уровень коммутации напряжения в состоянии 0 < 5 В для датчик положения с 10...30 В
• Предельный уровень коммутации напряжения в состоянии 1 3 В для RS422
• Проверки контроль питания формирователя сигналов исполнительного устройства
• Рабочая температура 0-60 °C
• Рассеиваемая мощность, вт 7 Вт
• Серия продукта платформа автоматизации Modicon Premium
• Совместимость входа абсолютный датчик положения параллельный выход ABE7CPA11 абсолютный датчик положения последовательный выход SSI инкрементный датчик положения 10...30 В двухтактный выход инкрементный датчик положения линейный передатчик RS422/485 5В пост. тока
• Совместимость выхода входы пост. тока положительной логики (сопротивление
• Температура окружающей среды при хранении -25-70 °C
• Тип выхода выход траектории в соответствии с EN/IEC 61131-2
• Тип продукта электронный кулачковый модуль
• Тип электроцепи вспом. вход положительный в соответствии с EN/МЭК 61131 тип 1 инкрементный датчик положения с 10...30 В положительная или отрицательная инкрементный датчик положения с RS422 дифференциальн.
• Формат модуля стандарт
• Функция модуля устранение обратной дуги в осевом направлении динамическое прогнозирование переключения захват результат измерения положение, моностабильный, торможение генерация событий перекалибровка положения счетчик деталей
• Частота импульсов инкрементного датчика положения x 1 500 кГц
• Частота импульсов инкрементного датчика положения x 4 250 кГц
• Частота коммутации < 0,6/LI² индуктивн. загрузка
• Частота синхронизации 200 kHz абсолютный датчик положения SSI
• Электрическое соединение 1 разъем HE-10 с 20 контактов для подключения вспом. входов и питания датчика положения 1 разъем HE-10 с 20 контактов для подключения выходов траекторий групп 0 и 1 1 разъем HE-10 с 20 контактов для подключения выходов траекторий групп 2 и 3 1 разъем SUB-D 15 для подключения инкрементного или абсолютного датчика положения
