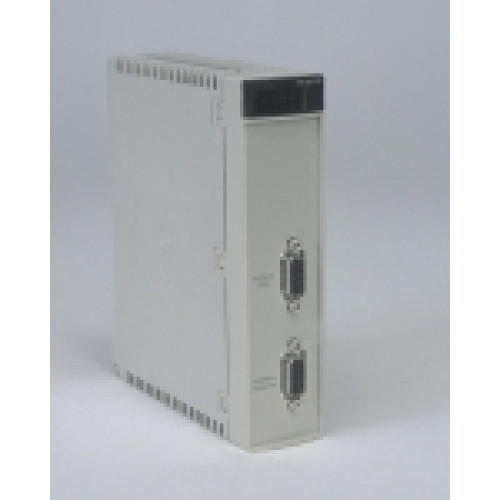

МОДУЛЬ INTERBUS-S - КАНАЛ МАСТЕРА IB-S

Характеристики

• Maximum cable distance between devices 1.5 м локальная шина между 2 модулями шинных терминалов 50 м инсталляционная общая шина между 2 модулями шинных терминалов 50 м между шинным терминалом и первым модулем 50 м инсталляционная общая шина между шинным терминалом и последним модулем 1.5 м локальная шина между шинным терминалом и первым модулем 10 м кольцо InterBus между 2 модулями шинных терминалов 10 м локальная шина между шинным терминалом и последним модулем 100 м кольцо InterBus между шинным терминалом и последним модулем 12800 м общая шина между модулем и последней станцией на общей шине 20 м кольцо InterBus между шинным терминалом и первым модулем 400 м общая шина между 2 модулями шинных терминалов 400 м общая шина между модулем и первым шинным терминалом
• Maximum input/output number общая шина: 4096 с 3872 и 3872
• Maximum length of segment 200 м кольцо InterBus 400 м общая шина
• Вес нетто 0.32 кг
• Высота над уровнем моря 0...2000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитное исполнение конформное покрытие Humiseal 1A33
• Кол-во ведомых 512 общая шина 63 кольцо InterBus 8 локальная шина
• Кол-во контуров 1 кольцо InterBus
• Кол-во шинных терминалов 254 общая шина
• Локальная индикация 6 светодиодов
• Относительная влажность 5-95 % без образования конденсата
• Поддерживаемая среда передачи 2 x 1,5 мм² кольцо InterBus оптоволоконный общая шина инфракрасный общая шина поворотный коллектор общая шина витая пара общая шина волновод общая шина
• Потребляемый ток 500 мА в 5 В пост. ток
• Рабочая температура окружающей среды 0-60 °C
• Режим передачи NRZ
• Серия платформа автоматизации Modicon Premium
• Скорость передачи 500 kbit/s
• Служба обмена данными управление режимами работы шины циклический обмен переменными логическая адресация обмен сообщениями PMS предварительная обработка сегментация неявный обмен данными процесса 242 %IW 242 %QW
• Специальная область применения продукта для ПЛК Premium
• Способ доступа ведущий/ведомый поколение 4
• Структурный тип промышленная шина
• Температура окружающей среды при хранении -25-70 °C
• Тип продукта модуль шины InterBus
• Физический интерфейс комбинированный интерфейс кольцо InterBus RS485 общая шина кабель RS485 с подачей питания 24 В пост. тока инсталляционная общая шина TTL локальная шина
• Формат модуля стандарт
• Электрическое соединение 1 разъем розетка SUB-D 9 RS232 поддержка конфигурационного ПО CMD 1 разъем розетка SUB-D 9 RS485 канал Interbus
