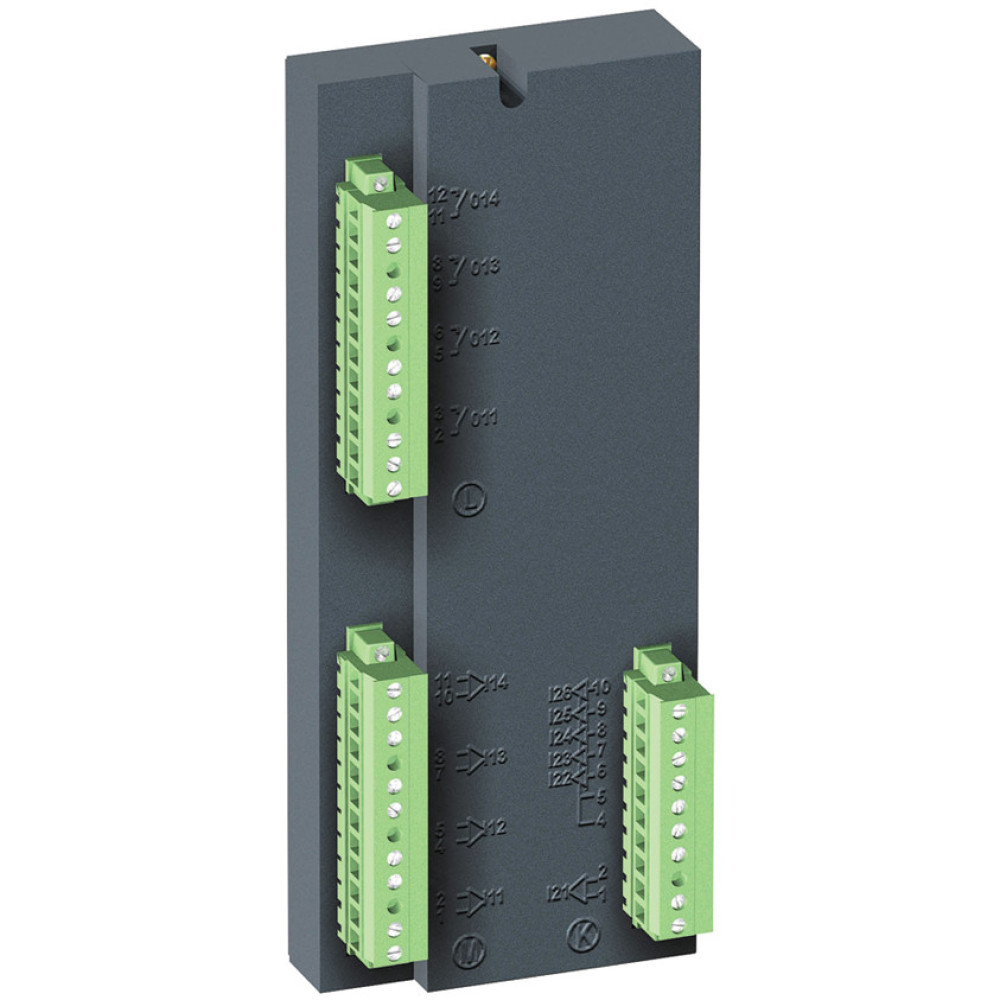

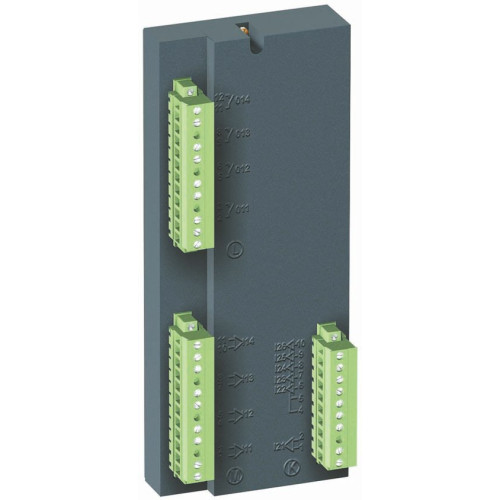

МОДУЛЬ НА 10 ВХОДОВ И 4 ВЫХОДА ТИПА MES 114 (24-250В ПОСТОЯННОГО ТОКА)

Характеристики

• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Информация о ремонтопригодности Подлежит ремонту
• Информация об исключениях по регламенту rohs да
• Клеммный блок клеммные блоки с винтовыми зажимами1 кабель (-и) 0.2-2.5 мм² клеммные блоки с винтовыми зажимами1 кабель (-и) 1.5-1.5 мм² клеммные блоки с винтовыми зажимами1 кабель (-и) 2.5-2.5 мм² клеммные блоки с винтовыми зажимами2 кабель (-и) 0.2-1 мм² клеммные блоки с винтовыми зажимами2 кабель (-и) 1-1 мм²
• Краткое название устройства MES114
• Механическая стойкость землетрясения в рабочем режиме (уровень: 2) : 1 gn (вертикальная ось) в соответствии с IEC 60255-21-3 землетрясения в рабочем режиме (уровень: 2) : 2 gn (горизонт. оси) в соответствии с IEC 60255-21-3 толчки отключенный (уровень: 2) : 20 g (ном.)/16 мс в соответствии с IEC 60255-21-2 удары отключенный (уровень: 2) : 30 g (ном.)/11 мс в соответствии с IEC 60255-21-2 удары в рабочем режиме (уровень: 2) : 10 g (ном.)/11 мс в соответствии с IEC 60255-21-2 вибрации отключенный (уровень: 2) : 2 g (ном.), 10 Гц...150 Гц в соответствии с IEC 60255-21-1 вибрации в рабочем режиме (уровень: 2) : 1 g (ном.), 10 Гц...150 Гц в соответствии с IEC 60255-21-1 вибрации в рабочем режиме (уровень: Fc) : 2...13,2 Гц, а = +/- 1 мм в соответствии с IEC 60068-2-6
• Не содержит ртути да
• Номер логического входа 10 24...250 В 19,2...275 В постоянный ток 3 мА 14 V усовершенствованный
• Профиль кругооборота ENVEOLI1604001_V1
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
• Серия продукта Sepam series 48 Sepam series 20 Sepam series 40
• Статус устойчивого продукта Грин Премиум продукция
• Тип выхода реле управления: 100...240 В переменный ток 47,5...63 Гц постоянный ток: 8 А отключающая способность: 0.005 кА cos φ > 0,3 включающая способность: < 15 A за 200 мс реле управления: 24 V постоянный ток постоянный ток: 8 А отключающая способность: 0.006 кА L/R < 20 мс включающая способность: < 15 A за 200 мс реле управления: 24 V постоянный ток постоянный ток: 8 А отключающая способность: 0.008 кА резистивные включающая способность: < 15 A за 200 мс реле управления: 250 V постоянный ток постоянный ток: 8 А отключающая способность: 0.0002 кА резистивные включающая способность: < 15 A за 200 мс реле управления: 48 V постоянный ток постоянный ток: 8 А отключающая способность: 0.001 кА L/R < 40 мс включающая способность: < 15 A за 200 мс реле управления: 48 V постоянный ток постоянный ток: 8 А отключающая способность: 0.002 кА L/R < 20 мс включающая способность: < 15 A за 200 мс реле управления: 48 V постоянный ток постоянный ток: 8 А отключающая способность: 0.004 кА резистивные включающая способность: < 15 A за 200 мс реле индикации: 100...240 В переменный ток 47,5...63 Гц постоянный ток: 2 А отключающая способность: 0.001 кА cos φ > 0,3 включающая способность: < 15 A за 200 мс реле индикации: 127 В постоянный ток постоянный ток: 2 А отключающая способность: 0.0005 кА L/R < 20 мс включающая способность: < 15 A за 200 мс реле индикации: 127 В постоянный ток постоянный ток: 2 А отключающая способность: 0.0006 кА резистивные включающая способность: < 15 A за 200 мс реле индикации: 220 V постоянный ток постоянный ток: 2 А отключающая способность: 0.00015 кА L/R < 20 мс включающая способность: < 15 A за 200 мс реле управления: 100...240 В переменный ток 47,5...63 Гц постоянный ток: 8 А отключающая способность: 0.008 кА резистивные включающая способность: < 15 A за 200 мс реле индикации: 220 V постоянный ток постоянный ток: 2 А отключающая способность: 0.0003 кА резистивные включающая способность: < 15 A за 200 мс реле индикации: 24 V постоянный ток постоянный ток: 2 А отключающая способность: 0.002 кА L/R < 20 мс включающая способность: < 15 A за 200 мс реле индикации: 24 V постоянный ток постоянный ток: 2 А отключающая способность: 0.002 кА резистивные включающая способность: < 15 A за 200 мс реле индикации: 250 V постоянный ток постоянный ток: 2 А отключающая способность: 0.0002 кА резистивные включающая способность: < 15 A за 200 мс реле индикации: 48 V постоянный ток постоянный ток: 2 А отключающая способность: 0.001 кА L/R < 20 мс включающая способность: < 15 A за 200 мс реле индикации: 48 V постоянный ток постоянный ток: 2 А отключающая способность: 0.001 кА резистивные включающая способность: < 15 A за 200 мс реле управления: 127 В постоянный ток постоянный ток: 8 А отключающая способность: 0.0002 кА L/R < 40 мс включающая способность: < 15 A за 200 мс реле управления: 127 В постоянный ток постоянный ток: 8 А отключающая способность: 0.0005 кА L/R < 20 мс включающая способность: < 15 A за 200 мс реле управления: 127 В постоянный ток постоянный ток: 8 А отключающая способность: 0.0007 кА резистивные включающая способность: < 15 A за 200 мс реле управления: 220 V постоянный ток постоянный ток: 8 А отключающая способность: 0.0001 кА L/R < 40 мс включающая способность: < 15 A за 200 мс реле управления: 220 V постоянный ток постоянный ток: 8 А отключающая способность: 0.0002 кА L/R < 20 мс включающая способность: < 15 A за 200 мс реле управления: 220 V постоянный ток постоянный ток: 8 А отключающая способность: 0.0003 кА резистивные включающая способность: < 15 A за 200 мс реле управления: 24 V постоянный ток постоянный ток: 8 А отключающая способность: 0.004 кА L/R < 40 мс включающая способность: < 15 A за 200 мс
• Тип модуля модуль ввода-вывода
• Условия эксплуатации тест на коррозию/испытание 4-я газами (в рабочем режиме) : 21 сут., отн. влажн. 75 % , 25 °C, 0,01 млн-1 H2S, 0,2 млн-1 SO2, 0,02 млн-1 NO2 в соответствии с IEC 60068-2-60 изменение температуры с указанной скоростью (в рабочем режиме) : Nb: - 25 °C ... 70 °C (- 13 °F ... 158 °F) 5 °C/мин. (41 °F/мин.) в соответствии с IEC 60068-2-14 непрерывное воздействие влажной жары (в рабочем режиме) : Ca: 10 сут., отн. влажн. 93 %, 40 °C (104 °F) в соответствии с IEC 60068-2-3 непрерывное воздействие влажной жары (при хранении) : Ca: 56 сут., отн. влажн. 93 %, 40 °C (104 °F) в соответствии с IEC 60068-2-3 воздействие холода (в рабочем режиме) : Ab: - 25 °C (- 13 °F) в соответствии с IEC 60068-2-1 воздействие холода (при хранении) : Ab: - 25 °C (- 13 °F) в соответствии с IEC 60068-2-1 воздействие сухой жары (в рабочем режиме) : Bb: 70 °C (158 °F) в соответствии с IEC 60068-2-2 воздействие сухой жары (при хранении) : Bb: 70 °C (158 °F) в соответствии с IEC 60068-2-2 тест на коррозию/испытание 2-я газами (в рабочем режиме) : переменный: 21 сут., отн. влажн. 75 %, 25 °С (- 13 °F), 0,5 млн-1 H2S, 1 млн-1 SO2 в соответствии с IEC 60068-2-60 соляной туман (в рабочем режиме) : Kb/2 в соответствии с IEC 60068-2-52
• Экологическая отчетнсть ENVPEP1604001_V1
• Электромагнитная совместимость 1 затухающее колебание частотой 1 МГц: уровень пробы: 2,5 кВ несимм. и симм. (тесты на стойкость к наведенным помехам) в соответствии с ANSI C37.90.1 коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц (тесты на стойкость к наведенным помехам) в соответствии с ANSI C37.90.1 коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц/2 кВ, 5 кГц (тесты на стойкость к наведенным помехам) A или B в соответствии с IEC 60255-22-4 коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц (тесты на стойкость к наведенным помехам) IV в соответствии с IEC 61000-4-4 стойкость к наведенным радиочастотным помехам: уровень пробы: 10 V (тесты на стойкость к наведенным помехам) в соответствии с IEC 60255-22-6 стойкость к электромагнитным полям промышленной частоты: уровень пробы: 30 A/m (continuous)-300 A/m (13 s) (измерение уровня излучаемых помех) IV в соответствии с IEC 61000-4-8 стойкость к излучаемым помехам: уровень пробы: 10 В/м, 80 МГц...1 ГГц (измерение уровня излучаемых помех) в соответствии с IEC 60255-22-3 стойкость к излучаемым помехам: уровень пробы: 35 В/м, 25 МГц...1 ГГц (измерение уровня излучаемых помех) в соответствии с ANSI C37.90.2 (1995) стойкость к излучаемым помехам: уровень пробы: 10 В/м, 80 МГц...2 ГГц (измерение уровня излучаемых помех) III в соответствии с IEC 61000-4-3 импульсные помехи: уровень пробы: 2 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) III в соответствии с IEC 61000-4-5 кратковременные исчезновения напряжения: уровень пробы: 100 %, 10 мс (тесты на стойкость к наведенным помехам) в соответствии с IEC 60255-11 1 затухающее колебание частотой 1 МГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) III в соответствии с IEC 60255-22-1 затухающие колебания частотой 100 кГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с IEC 61000-4-12 наведенное электромагнитное поле: (тесты на излучение) в соответствии с IEC 60255-25 наведенное электромагнитное поле: (тесты на излучение) B в соответствии с EN 55022 излучаемое электромагнитное поле: (тесты на излучение) в соответствии с IEC 60255-25 излучаемое электромагнитное поле: (тесты на излучение) A в соответствии с EN 55022 электростатический разряд: уровень пробы: 8 кВ через воздух; 4 кВ при контакте (измерение уровня излучаемых помех) в соответствии с ANSI C37.90.3 электростатический разряд: уровень пробы: 8 кВ через воздух; 6 кВ при контакте (измерение уровня излучаемых помех) в соответствии с IEC 60255-22-2
