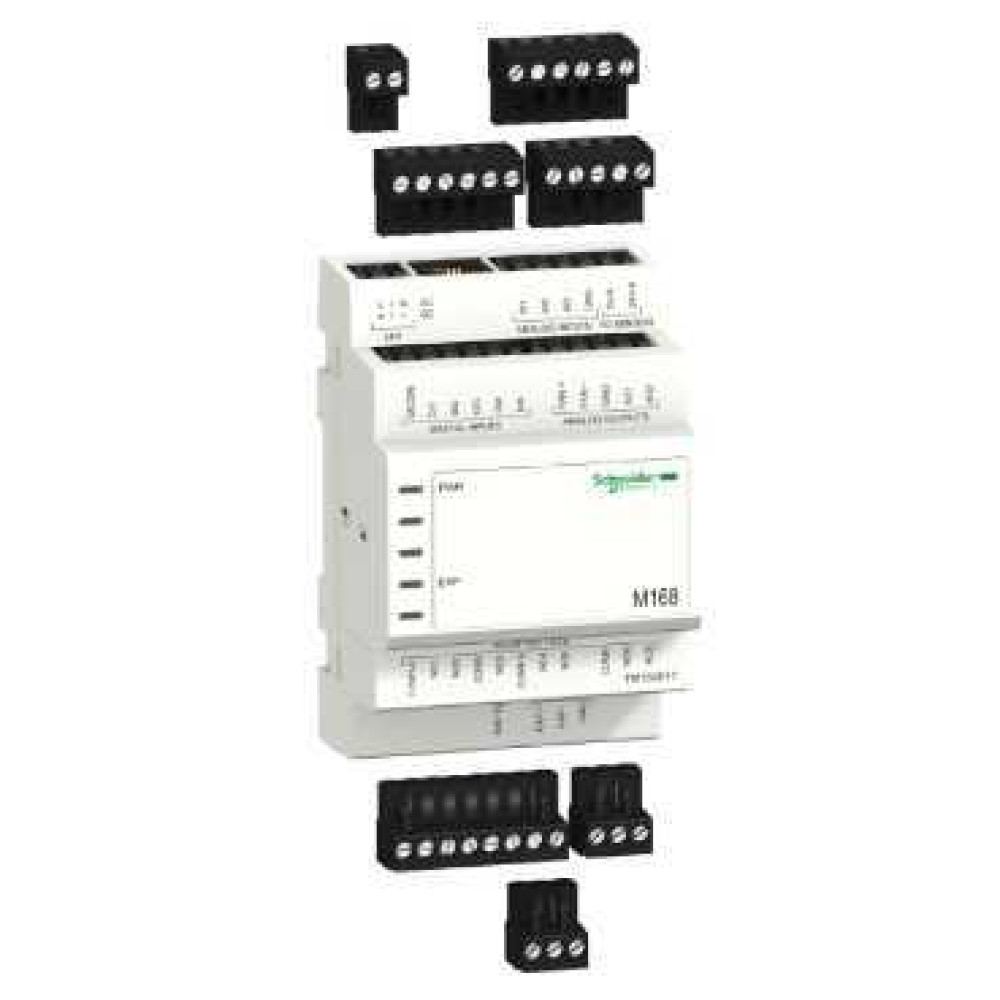

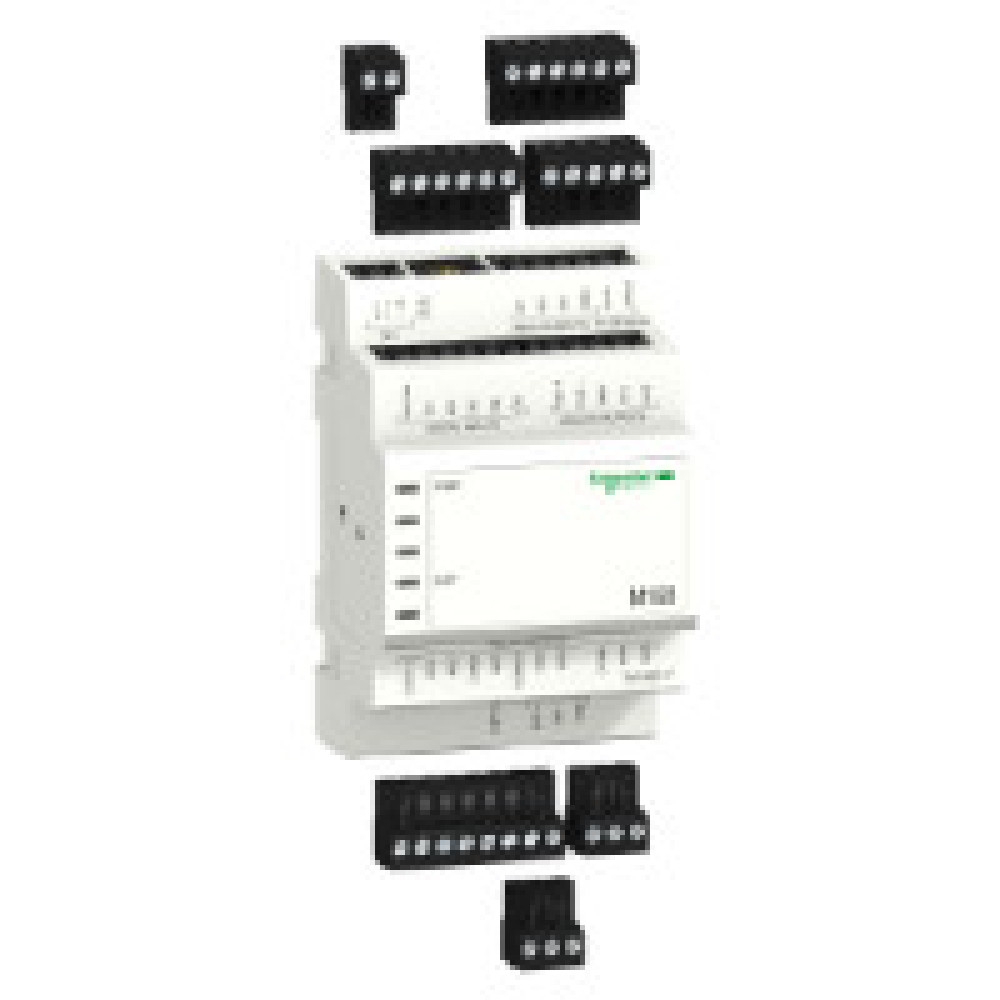

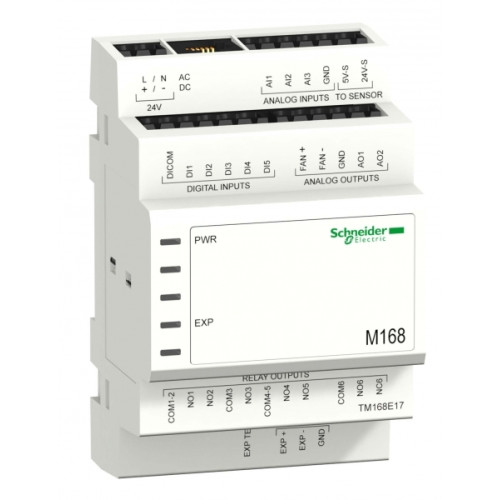

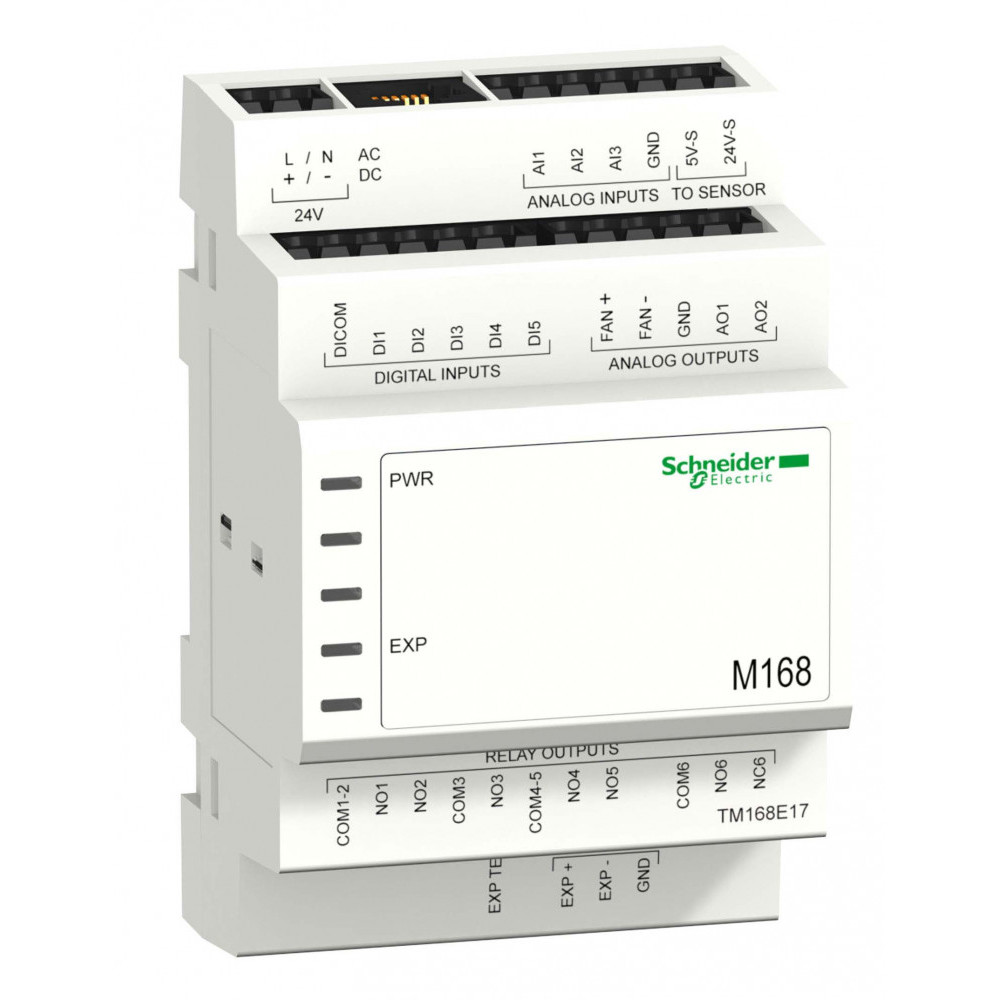

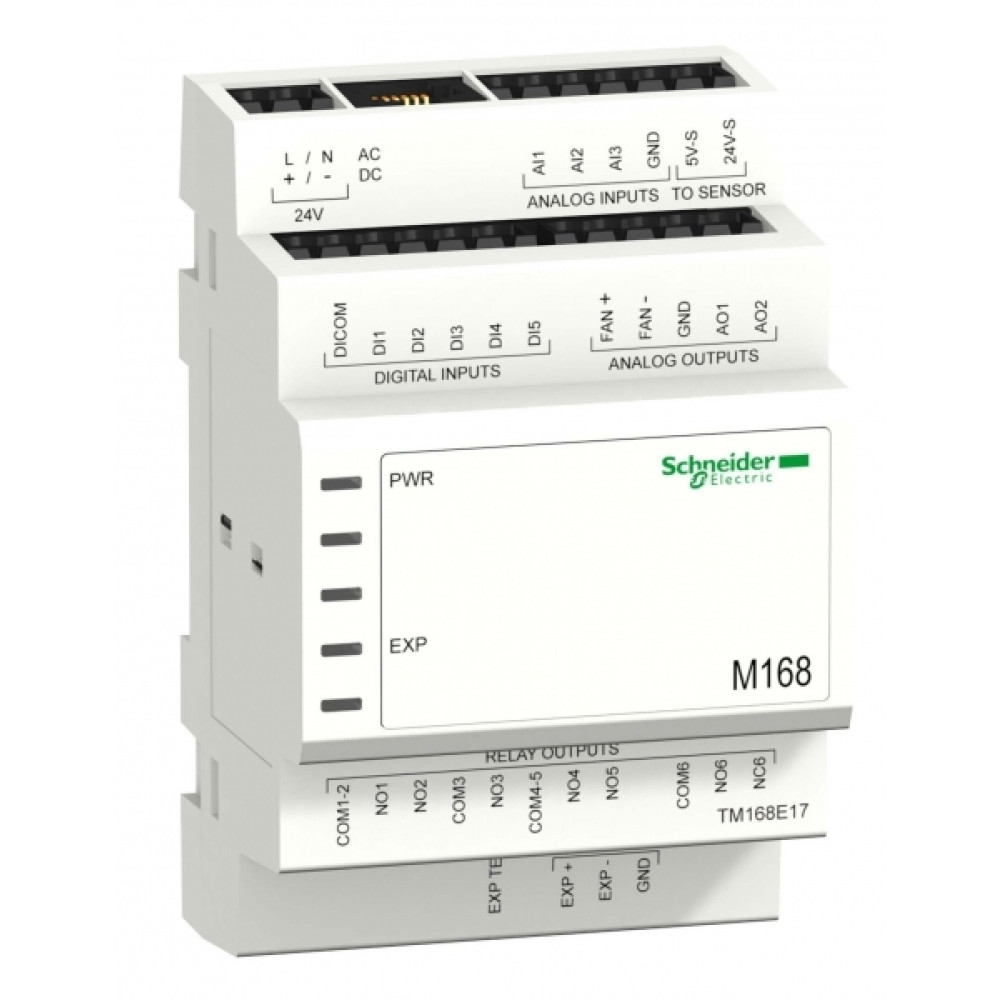

Модуль расширения 17 входов/выходов

Характеристики

• Абсолютная погрешность измерения -5 %...+2 % от полной шкалы 1...5 кОм для аналоговый выход, напряжение +/- 2 % от полной шкалы > 5 кОм для аналоговый выход, напряжение +/- 3 % от полной шкалы для аналоговый выход, токовый +/- 0,5 % полной шкалы для аналоговый вход
• Активное сопротивление нагрузки >= 1000 Ом напряжение 40...300 Ом ток
• Виброустойчивость постоянная амплитуда 3,5 мм (f = 5-8.4 Гц) постоянная амплитуда 1 g (ном.) (f = 8.4-150 Гц)
• Время срабатывания 10 ms в включение для дискретный выход 8 мА 5 ms в отключение для дискретный выход 8 мА 8 ms в включение для дискретный выход 5 мА 4 ms в отключение для дискретный выход 5 мА
• Входной импеданс дискретный вход: 0...< 500 Ом в состоянии 0 дискретный вход: >= 600 Ом в состоянии "1"
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3048 м
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Значение младшего значащего бита 10 мВ для аналоговый выход, напряжение 0,02 мА для аналоговый выход, токовый 0,07 °C для аналоговый вход, NTC 0,5 °C для аналоговый вход, Pt 1000 5 мВ для аналоговый вход, напряжение 0,01 мА для аналоговый вход, токовый
• Использование контактов свободный контакт
• Кол-во вх/вых. 5 дискретный вход 3 конфигурируемый аналоговый вход 6 дискретный выход 1 специальный выход PWM 2 настраиваемый аналоговый выход 17
• Количество дискретных входов 5
• Количество дискретных выходов 5 (8 мА) 3 (5 мА)
• Механическая износостойкость 10000000 циклы для релейный выход
• Мин. нагрузка 10 мА в 12 В
• Монтажная опора 35 мм симметричная DIN-рейка
• Номер аналогового входа 3
• Номер аналогового выхода 2
• Номинальное напряжение питания [us] 20...40 В постоянный ток 24 В переменный ток
• Относительная влажность 5-95 % без образования конденсата
• Питание датчика 4.4-5 В пост. Тока 18-36 В пост. Тока
• Потребляемая мощность, ва 10 В·А в 24 В
• Пределы напряжения питания 20.4-27.6 В
• Пределы частоты сети 47-63 Гц
• Рабочая температура окружающей среды -10-55 °C в соответствии с UL -10-65 °C
• Резервируемые данные дата и час встроенная батарея, 3 суток автономность
• Серия продукта логический контроллер Modicon M168
• Сертификаты UL 60730-1A REACH RoHS CSA 60730-1
• Служба обмена данными синхронизация открытого коллектора по подаче питания переменного тока
• Специальная область применения продукта -
• Стандарты EN/IEC 61000-6-1 EN/IEC 60730-1 EN/IEC 61000-6-3
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Температура окружающей среды при хранении -30-70 °C
• Тип аналогового выхода напряжение 0...10 V - разрешение: 0,01 В ток 0-20 мA или 4-20 мA - разрешение: 0.05 мА
• Тип дискретных входов "приемник" или "источник" (положительн./отрицательн.)
• Тип защиты защита от включения с обратной полярностью для аналоговый вход, напряжение защита от перегрузки для аналоговый выход, напряжение защита от включения с обратной полярностью для блок питания
• Тип контактов 1 переключающ. для дискретный выход 5 НО для дискретный выход
• Тип продукта модуль расширения входов/выходов
• Ток дискретного выхода 8 мА для релейный выход 5 мА для релейный выход
• Ток нагрузки 8 А в 5...30 V постоянный ток 8 А в 24...250 V переменный ток 5 А в 5...30 V постоянный ток 5 А в 24...250 V переменный ток
• Электрическая износостойкость 120000 циклы DC-12 ток торможения: 8 А в 30 В, 2 А 6000 циклы DC-13 ток торможения: 8 А в 24 В, 2 А 300 мс 300000 циклы AC-12 ток торможения: 8 А в 250 V, 2.5 А 6000 циклы AC-15 ток торможения: 8 А в 250 V, 3 А, cos phi = 0.3 120000 циклы DC-12 ток торможения: 5 А в 30 В, 2 А 200000 циклы DC-13 ток торможения: 5 А в 24 В, 1 А 48 мс 300000 циклы AC-12 ток торможения: 5 А в 250 V, 2.5 А 50000 циклы AC-15 ток торможения: 5 А в 250 V, 3 А, cos phi = 0.4
