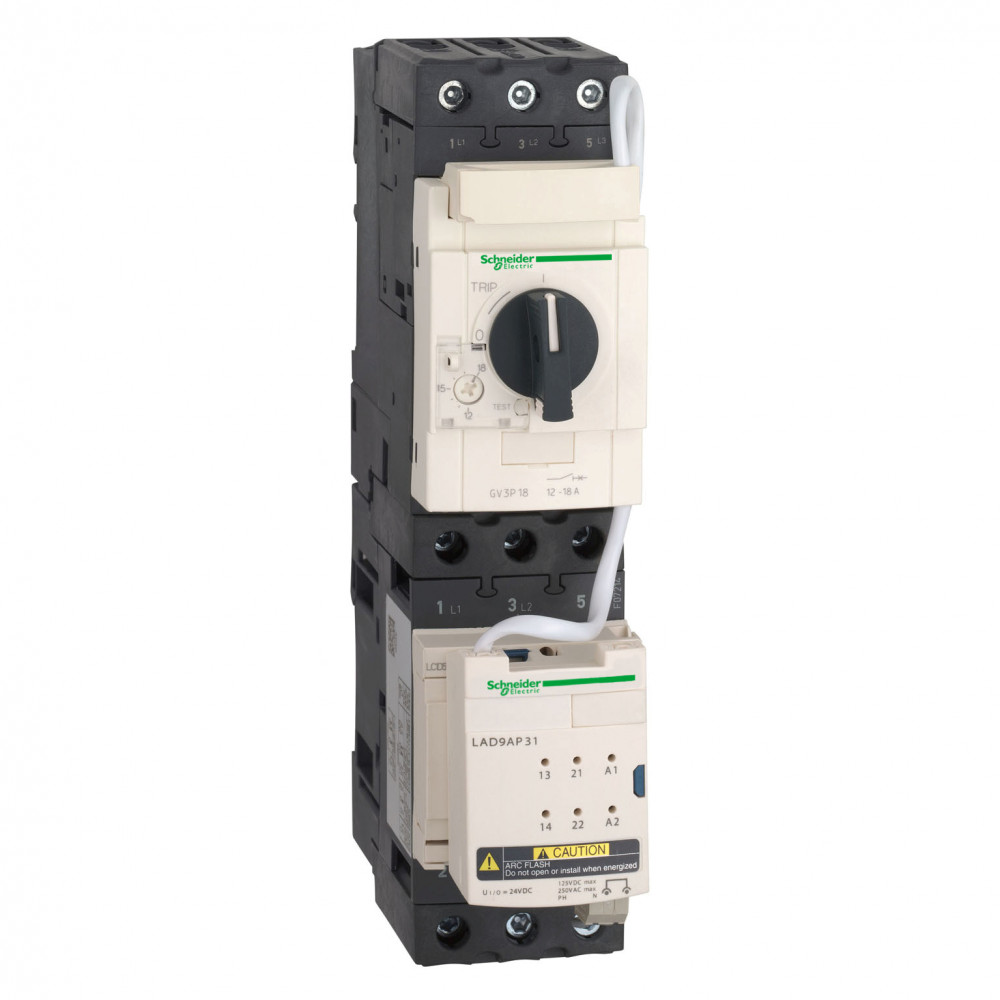

МОДУЛЬ СОЕДИНЕНИЯ.ПРЯМ.ВКЛ

Характеристики

• Minimum clearance distance 30 мм
• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [ics] номинальная рабочая отключающая способность 50 кА в 415 V в соответствии с IEC 60439-1
• [icw] номинальный кратковременно допустимый ток 9.1 кА за 70 мс в соответствии с IEC 60439-1
• [in] номинальный ток 18 А на пускатель 60 А для силовая цепь в соответствии с IEC 60439-1 60 А на дополнительный клеммный блок в соответствии с IEC 60439-1
• [ue] номинальное рабочее напряжение 690 V
• [ui] номинальное напряжение изоляции 750 В
• [up] испытательное напряжение грозового испульса 6 кВ для силовая цепь 2.5 кВ для реле
• Время работы 10 мс между подачей напряжения на катушку и замыканием Н.З. контакта для реле управления 5 мс между снятием напряжения с катушки и замыканием Н.З. контакта для реле управления
• Вспомогательные контакты 1 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Директива ec rohs Соответствует
• Информация об исключениях по регламенту rohs да
• Исполнение выключателя стационарный
• Код совместимости LAD9
• Краткое название устройства LAD9
• Макс. допустимое напряжение 30 V постоянный ток для реле управления
• Макс. коммутируемое напряжение 250 В переменный ток 50/60 Гц в соответствии с релейный выход управления 130 В постоянный ток в соответствии с релейный выход управления
• Максимальная мощность по питанию 0,36 Вт
• Механическая износостойкость 20000000 циклы для реле управления
• Механическая стойкость удары 11 мс половина ускорения синусоидальной волны (15 gn) в соответствии с IEC 60068-2-27 вибрации 3...100 Hz (0,7 gn) в соответствии с BV вибрации 3...100 Hz (0,7 gn) в соответствии с IEC 60068-2-6 вибрации 3...100 Hz (0,7 gn) в соответствии с LR вибрации 2...100 Hz (4 gn) в соответствии с BV вибрации 2...100 Hz (4 gn) в соответствии с IEC 60068-2-6 вибрации 2...100 Hz (4 gn) в соответствии с LR
• Монтажная опора 2 x 35 мм симметричных DIN рейки монтажная плата
• Напряжение отпускания 2.4 В постоянный ток в 20 °C для реле управления
• Напряжение цепи управления 24 V пост. ток
• Не содержит ртути да
• Не содержит токсичных тяжелых металлов да
• Понижающий коэффициент 20 % Imax авт. выкл. GV2 60 °C
• Порог срабатывания 19,2 В постоянный ток в 40 °C для реле управления
• Рабочая температура окружающей среды -5-40 °C для монтажа на стену -5-60 °C устанавливаемый на полу
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Серия продукта TeSys D
• Сертификаты UL CSA
• Совместимость продукта GV2ME прямой пуск GV3P прямой пуск
• Соединения – клеммы цепь управления: пружинный зажим 2 кабель (-и) 1.5-1.5 мм² гибкий с кабельным наконечником цепь управления: пружинный зажим 2 кабель (-и) 2.5-2.5 мм² гибкий цепь управления: пружинный зажим 2 кабель (-и) 2.5-2.5 мм² жесткий кабель силовая цепь: пружинный зажим 3 кабель (-и) 16-16 мм² гибкий с кабельным наконечником силовая цепь: пружинный зажим 3 кабель (-и) 25-25 мм² гибкий силовая цепь: пружинный зажим 3 кабель (-и) 25-25 мм² жесткий кабель
• Стандарты IEC 60439-1
• Стойкость к кратковременным исчезновениям напряжения питания 5 мс
• Температура окружающей среды при хранении -40-70 °C
• Тип продукта модуль соединения цепи управления
• Тип релейной защиты электромеханическое
• Ток отпускания 1 мА в 20 °C для реле управления
• Условия эксплуатации защита от нагретых проводов: 960 °C в соответствии с IEC 60695-2-1
• Характеристики окружающей среды электрическая прочность (пер. ток 50/60 Гц в течение 1 мин. для реле управления) : 1000 V
• Электромагнитная совместимость испытание стойкости к с электролитическому разряду: 3 в соответствии с IEC 61000-4-2 тест на стойкость к коммутационным помехам: 3 в соответствии с IEC 61000-4-4 стойкость к излучаемым помехам: уровень пробы: 10 V/m (26...1000 MHz) в соответствии с IEC 61000-4-3 испытание на стойкость к радиочастотным помехам: уровень пробы: 10 V (0,15...80 МГц) в соответствии с IEC 61000-4-6 испытание невосприимчивости к импульсным помехам: уровень пробы: 0,6 кВ (8...20 мкс в дифференциальном режиме) в соответствии с IEC 61000-4-5 испытание невосприимчивости к импульсным помехам: уровень пробы: 2 kV (1,2...50 мкс в общем режиме) в соответствии с IEC 61000-4-5
