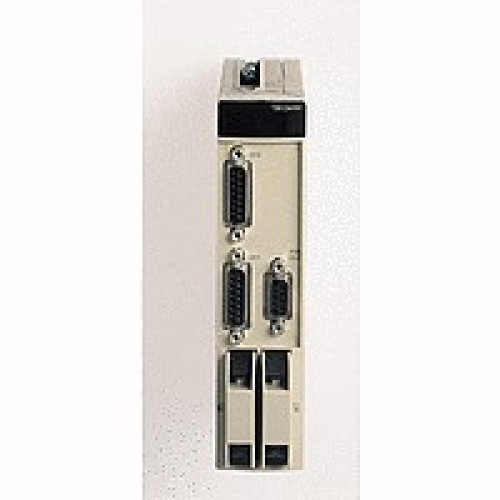

МОДУЛЬ УПРАВЛЕНИЯ ПО ОСЯМ 200/500 КГЦ

Характеристики

• Acceleration time 8 ms...10 s
• Current state 1 guaranteed >= 3.5 mA (вход управления сервоприводом) >= 3.7 mA (вход счетчика) >= 6 mA (вспом. вход)
• Maximum leakage current 0.3 мА для рефлексный выход
• Switching time < 5 ms для проверки сервопривода < 500 µs для рефлексного выхода
• Входная логика положительный
• Входной импеданс 270 Ом для вход счетчика 3000 Ом для вспом. вход 3000 Ом для вход управления сервоприводом
• Выходное напряжение рефлексный выход: 24 V пост. ток выход "сервопривод исправен": 24 V пост. ток
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон аналогового выхода +/- 10...24 В
• Длина оси 256-32000000 точка
• Защита от включения с обратной полярностью рефлексный выход: обратно включенный диод в цепи питания
• Защита от перегрузки на выходе ограничитель тока рефлексный выход срабатывание тепловой защиты рефлексный выход
• Защита от перенапряжения на выходе стабилитрон между каждым выходом и цепью 24 В пост. тока рефлексный выход
• Защитное исполнение TC конформное покрытие Humiseal 1A33
• Значение младшего значащего бита 1,25 мВ для аналоговый выход
• Локальная индикация работа модуля (RUN): 1 светодиод (зеленый) внешний отказ (I/O): 1 светодиод (красный) внутренний отказ, неисправность модуля (ERR): 1 светодиод (красный) диагностика оси доступна: 2 светодиода (зеленый)
• Макс. выходной ток 1.5 мА аналоговый выход 200 мА выход "сервопривод исправен" 625 мА рефлексный выход
• Мин. нагрузка 1 мА 1 V
• Модули вв.-выв. 2 оси
• Номинальн. выходной ток 0.5 А для рефлексный выход
• Относительная влажность 5-95 % без образования конденсата
• Потребляемый ток 11...20 мА в 24 В пост. ток на модуле абсолютного датчика положения 10/30 В 1100 мА в 5 V пост. ток 15 мА в 24 В пост. ток
• Пределы выходного напряжения рефлексный выход: 19...30 V выход "сервопривод исправен": 5...30 V
• Предельный уровень коммутации напряжения в состоянии 1 >= 11 В для вспом. вход >= 11 В для вход управления сервоприводом >= 2.4 В для вход счетчика
• Проверки наличие напряжения/сигнала обратной связи датчика (24 В) вход счетчика непротиворечивость команд соединение датчика положения, наличие сервопривода, аварийный останов надлежащее выполнение перемещения питание датчика достоверность параметров
• Профиль скорости траектория трапецевидный или параболический
• Рабочая температура 0-60 °C
• Разрешение = 0,5 единиц положения на точку
• Разрешение аналогового выхода 13 бит + знак
• Рассеиваемая мощность, вт 7.2-11.5 Вт
• Режим работы режим прямого привода следящее звено автоматический откл. ручной
• Серия продукта платформа автоматизации Modicon Premium
• Скорость опроса >= 54000 точек/мин.
• Совместимость входа инкрементный датчик положения 10...30 В двухтактный выход инкрементный датчик положения 5 V DC RS422 с 2-/3-проводным датчиком (24 В пост. тока) вспом. вход абсолютный датчик положения параллельный выход ABE7CPA11 абсолютный датчик положения выход SSI 12...25 бит
• Совместимость выхода входы пост. тока положительной логики (сопротивление
• Специальная область применения продукта для серводвигателей
• Температура окружающей среды при хранении -25-70 °C
• Тип входа приемник тока вспом. вход в соответствии с EN/IEC 1131 тип 2 резистивные вход управления сервоприводом в соответствии с EN/IEC 1131 тип 1 резистивные вход счетчика
• Тип оси ведомые оси динамичное передаточное число оси ограниченной длины неограниченная ось
• Тип продукта модули управления перемещением
• Тип сервоконтура пропорциональный, с компенсацией перебега и переключением усиления 2 ms
• Формат модуля стандарт
• Функция модуля резание “на лету” коррекция смещения сервопривода
• Частота импульсов инкрементного датчика положения x 1 500 кГц
• Частота импульсов инкрементного датчика положения x 4 1000 кГц в счете 250 кГц на входе
• Частота синхронизации 200 kHz абсолютный датчик положения SSI
• Электрическое соединение 1 разъем HE-10 с 20 контактов для вспом. входов, рефлексн. выхода, питания внешн. датчика и исп. устройства 1 разъем HE-10 с 20 контактов для вх. упр. сервоприводом + внешн. пит. входов/выходов сервопривода 1 разъем SUB-D 9 для аналогового выхода (частота вращения) 2 разъема SUB-D 15 для инкрементного или абсолютного датчика положения
