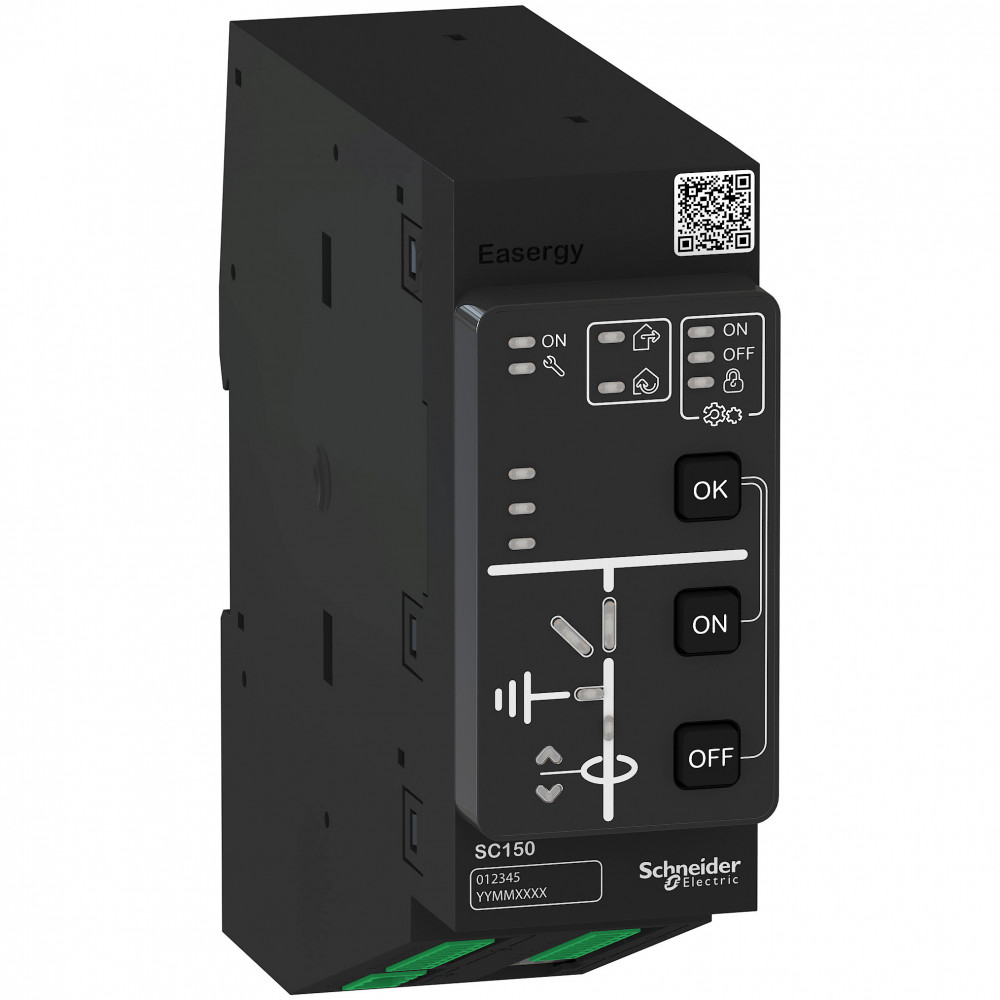

Модуль управления выключателем SC150 с интерфейсом CT-VPIS/VDS/PPACS

Характеристики

• Maximum power consumption in va 2 В·А
• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [us] номинальное напряжение сети 12...48 В постоянный ток +/- 20 %
• Анализ качества электроснабжения гармоническое искажение voltage magnitude voltage unbalance Определение провалов и скачков напряжения individual harmonics
• Время синхронизации между входами 1 ms
• Высота над уровнем моря 3000 м
• Выходное напряжение двигатель: 12...127 V пост. ток двигатель: 90...220 V пер. ток
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон измерения напряжения VPIS (одна или три фазы): 0-30 В переменный ток в 50/60 Гц VDS LRM (одна или три фазы): 0-30 В переменный ток в 50/60 Гц PPACS (одна или три фазы): 0-30 В переменный ток в 50/60 Гц
• Директива ec rohs Соответствует
• Информация о ремонтопригодности Подлежит замене
• Информация об исключениях по регламенту rohs да
• Коммуникационный порт(ы) 2 Ethernet RJ45
• Краткое название устройства SC150
• Макс. коммутируемое напряжение 440 В переменный ток
• Механическая стойкость вибрации 10-2000 Гц 1 gn 10 cycles в соответствии с IEC 60068-2-6 толчки 10 gn 16 ms 1000 bumps non energized в соответствии с IEC 60068-2-29 удары 10 gn 11 ms 3 pulses in operation в соответствии с IEC 60068-2-27
• Не содержит ртути да
• Непрерывный выходной ток 8 А
• Номинальная включающая способность irms 15 А в течение 4 s
• Отключающая способность 2000 В·А
• Относительная влажность 5-95 % в соответствии с IEC 60068-2-30
• Протокол порта обмена данными IEC 60870-5-104
• Рабочая температура -40-70 °C
• Размер памяти 4 Мбайт
• Регламент reach Содержание особо опасных веществ превышает пороговую величину
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
• Серия продукта Easergy T300
• Сертификаты CE
• Сохраняемые данные Журналы регистрации гармоник counter current value before fault мин./макс. мгновенные значения Журналы провалов и перенапряжений последовательность записи событий Журналы событий demand values
• Способ установки защёлкивание (DIN-рейка)
• Стандарты IEC 60255-27 IEC 61557-12 IEC 62586-1 МЭК 61000-4-30:класс S IEC 61850
• Статус устойчивого продукта Грин Премиум продукция
• Степень защиты ik IK07 в соответствии с IEC 62262
• Температура окружающей среды при хранении -40-85 °C
• Тип защиты токи перегрузки код ANSI: 50/51 замыкание на землю код ANSI: 50N/51N макс. направленная токовая в фазах код ANSI: 67 макс. направленная токовая защита от замыканияна землю код ANSI: 67N нарушение чередования фаз + повышенное напряжение код ANSI: 47 защита минимального напряжения код ANSI: 27 защита максимального напряжения код ANSI: 59 смещение напряжения нейтрали код ANSI: 59N мин. токовая в фазах код ANSI: 37
• Тип измерения Активная и реактивная энергия apparent energy напряжение частота активная и реактивная мощность ток коэффициент мощности полная мощность ток: класс 0,5 напряжение: класс 0,5 энергия: класс 1 в соответствии с IEC 61557-12
• Тип продукта MV switch controller
• Ток измерения 1-1 А 5-5 А
• Функция программного обеспечения alarm event log помощь при в вводе в эксплуатации и работе с установкой security/authority verification reports and diagrams Operating/Status report
• Экологическая отчетнсть ENVPEP1605007
• Электромагнитная совместимость испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: уровень 4criteria A в соответствии с IEC 61000-4-4 наведенные и излучаемые помехикласс A в соответствии с EN 55022 наведенные РЧ помехи - контрольный уровень: уровень 3criteria A в соответствии с IEC 61000-4-6 наведенное электромагнитное поле - контрольный уровень: уровень 4criteria A в соответствии с IEC 61000-4-16 затухающие колебания частотой 100 кГц - контрольный уровень: уровень 3criteria A в соответствии с IEC 61000-4-12 испытание на стойкость к радиочастотным помехам - контрольный уровень: уровень 4criteria A в соответствии с IEC 61000-4-3 стойкость к провалам напряженияcriteria A в соответствии с IEC 61000-4-29 электростатический разряд - контрольный уровень: уровень 4criteria B в соответствии с IEC 61000-4-2 испытание невосприимчивости к импульсным помехам - контрольный уровень: уровень 3criteria A в соответствии с IEC 61000-4-5 электромагнитное поле промышленной частоты - контрольный уровень: level 5criteria B в соответствии с IEC 61000-4-8
