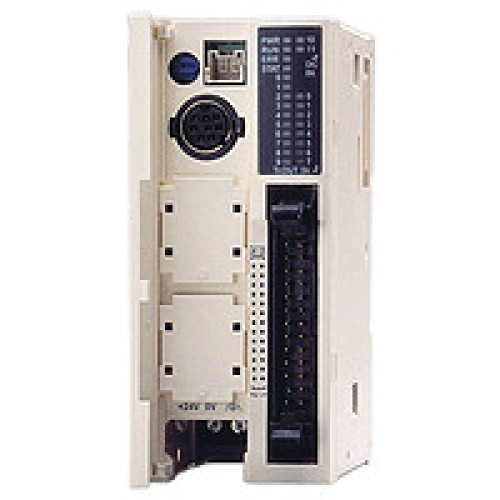

МОДУЛЬНЫЙ ПЛК =24В, 12ВХ/8ВЫХ НЕ10

Характеристики

• Maximum current per output common 1 А для транзисторный выход
• Maximum input/output number 116 клеммный блок с пружинными зажимами с модулем расширения вв.-выв. 148 разъем HE -10 с модулем расширения вв.-выв. 84 съемный клеммный блок с винтовыми зажимами с модулем расширения вв.-выв.
• Maximum leakage current 0.1 мА
• Maximum number of i/o expansion module 4
• Maximum tungsten load 8 Вт
• [ures] напряжение нулевой последовательности 1 В в состоянии "1"
• Аналоговый потенциометр 1 уставка, задаваемая в диапазоне от 0 до 1023
• Виброустойчивость 0,075 мм в 10-57 Гц в 35 мм симметричная DIN-рейка 1 gn в 57-150 Гц в 35 мм симметричная DIN-рейка 1,6 мм в 2-25 Гц в на плате или на панели с помощью монтажного комплекта 4 gn в 25-100 Гц в на плате или на панели с помощью монтажного комплекта
• Время срабатывания 300 мкс для Q0,2 - Q0,7 в состоянии 0 300 мкс для Q0,2 - Q0,7 в состоянии "1" 5 мкс для Q0,0 - Q0,1 в состоянии 0 5 мкс для Q0,0 - Q0,1 в состоянии "1"
• Время фильтрации 150 мкс для I0,2...I0,5 в состоянии 0 150 мкс для I0,8...I0,11 в состоянии 0 35 мкс для I0,0...I0,1 в состоянии "1" 35 мкс для I0,6...I0,7 в состоянии "1" 40 мкс для I0,2...I0,5 в состоянии "1" 40 мкс для I0,8...I0,11 в состоянии "1" 45 мкс для I0,0...I0,1 в состоянии 0 45 мкс для I0,6...I0,7 в состоянии 0
• Вх/вых. соединение разъем HE -10
• Входной импеданс 100000 Ом 4700 Ом для I0.2 ... I0.5 4700 Ом для I0.8 ... I0.11 5700 Ом для I0.0 ... I0.1 5700 Ом для I0.6 ... I0.7
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон аналогового входа 0...10 V
• Дополнительная функция PID обработка событий
• Защита от перенапряжения на выходе 39 V
• Издержки за счёт системных операций 0.5 мс
• Изоляция между каналом и внутренними логическими схемами 1500 В действ. в течение 1 мин.
• Использование слота картридж памяти 32 кбайт и 1 часы реального времени
• Кол-во дискретных входов/выходов 20
• Количество входов счёта 2 счетные входы в 20000 Гц 32 бит 2 счетные входы в 5000 Гц 16 бит
• Количество дискретных входов 12
• Количество дискретных выходов 8 для транзисторный (источник)
• Макс. пусковой ток 1 А для транзисторный выход 50 А для блок питания
• Напряжение дискретного входа 24 V
• Напряжение дискретного выхода 24 В
• Номинальное напряжение питания [us] 24 В пост. ток
• Описание памяти встроенное ОЗУ, 128 счетчиков, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 128 таймеров, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 256 внутр. бит, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 3000 внутр. слов, не для операций с плавающей запятой, не для тригон. функций встроенное ОЗУ, двойные слова, не для операций с плавающей запятой, не для тригон. функций
• Относительная влажность 30-95 % без образования конденсата
• Память программ 3000 инструкций
• Пределы входного напряжения 20,4...26,2 В
• Пределы выходного напряжения 20,4...28,2 В
• Пределы напряжения питания 20.4-26.4 В
• Рабочая температура окружающей среды 0-55 °C
• Разрешение аналогового входа 9 бит
• Светодиодный индикатор состояния ERR: 1 светодиод STAT: 1 светодиод PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) состояние вх/вых.: 1 светодиод на каждый канал
• Свободные слоты 2
• Серия Twido
• Сертификаты CSA UL
• Сопротивление изоляции > 10 МОм при 500 В между зажимами вх/вых. и землей > 10 МОм при 500 В между зажимами питания и заземления
• Сопротивление изоляции между каналами отсутствует
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Температура окружающей среды при хранении -25-70 °C
• Тип встроенных клемм блок питания последов. канал без развязки mini DIN, Modbus/character mode ведущий/ведомый RTU/ASCII (RS485) полудуплекс, 38.4 kbit/s
• Тип дискретных входов "приемник" или "источник"
• Тип защиты защита по питанию посредством встроенный предохранитель
• Тип напряжения дискретного входа пост. Тока
• Тип продукта модульн. базовый блок контроллера
• Ток дискретного входа 5 мА для I0.0 ... I0.1 5 мА для I0.6 ... I0.7 7 мА для I0.2 ... I0.5 7 мА для I0.8 ... I0.11
• Ток дискретного выхода 300 мА
• Ток на канал 0.36 А для транзисторный выход
• Функции позиционирования PWM/PLS 2 каналы в 7 кГц
• Электрическая прочность изоляции 1500 В в течение 1 мин., между зажимами вх/вых. и заземления 500 В в течение 1 мин., между зажимами питания и заземления
