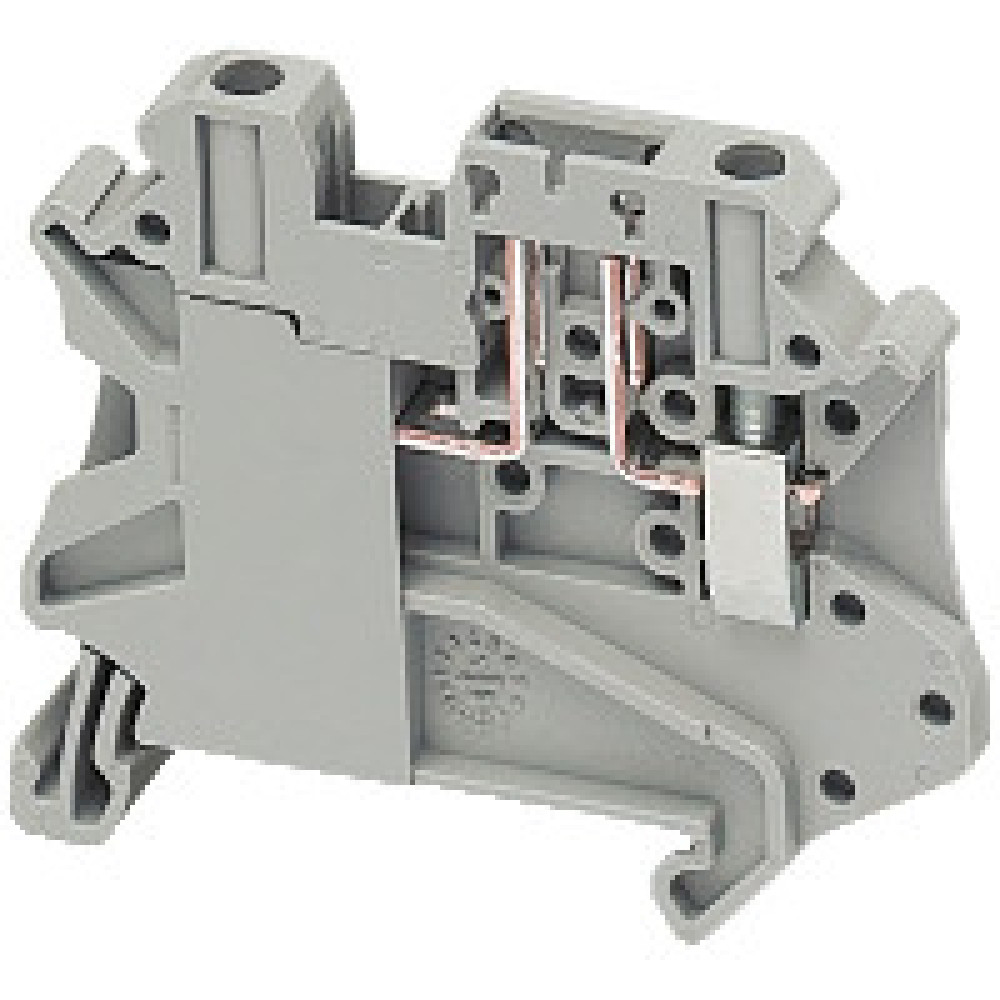

КЛЕММНИК ВИНТОВОЙ С ДЕРЖАТЕЛЕМ КАРТРИДЖА, СЕЧЕНИЕМ ПРОВОДА 4ММ2, 2 ТЧК ПОД
NSYTRV42TB
Проходная винтовая клеммная колодка Linergy TR Schneider Electric, разъединительная (картридж), для подключения кабелей сечением до 4 мм², 1 полюс - 1 x 1, цвет
- серый.
Преимущества: Фиксация клемм особенно актуальна в конструкциях, подверженных повышенным ударным и вибрационным нагрузкам.
Применение: фиксирование клемм после их монтажа на монтажную рейку, для предотвращения перемещения их.
- серый.
Преимущества: Фиксация клемм особенно актуальна в конструкциях, подверженных повышенным ударным и вибрационным нагрузкам.
Применение: фиксирование клемм после их монтажа на монтажную рейку, для предотвращения перемещения их.
Класс: Компонент клеммного блока (ID: EC000903)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV005503 DIN-рейка (с Ω-профилем) 35 мм | |
| EF000007 | Цвет | EV000206 Черный | |
| EF000228 | Номин. напряжение | 500 | В |
| EF001438 | Длина | 57.8 | мм |
| EF002393 | Рабочая температура | -40...130 | °C |
| EF002521 | Класс воспламеняемости изоляц. материала согл. UL94 | EV004429 V0 | |
| EF002522 | Ширина/размер ячейки | 6.2 | мм |
| EF002523 | Высота (на мин. возможной высоте установки) | 47.5 | мм |
| EF002525 | Требуется торцевая пластина | Нет | |
| EF002526 | Тип электрич. соединения 1 | EV000415 Винтовое соединение | |
| EF002527 | Тип электрич. соединения 2 | EV000415 Винтовое соединение | |
| EF002548 | Тип компонента | EV005485 Свободно конфигурируемый | |
| EF002659 | Количество уровней | 1 | |
| EF002660 | Количество зажимов на 1 уровень | 2 | |
| EF002661 | Соединенные внутри уровни (между собой) | Да | |
| EF007337 | Поперечн. сечение подключ. однопроволочного (жесткого) провода | 0.14...6 | мм² |
| EF007339 | Поперечн. сечение подключ. тонкопроволочного провода с наконечником | 0.14...6 | мм² |
| EF007341 | Поперечн. сечение подключ. тонкопроволочного провода без наконечника | 0.14...6 | мм² |
| EF007343 | Поперечн. сечение подключ. многопроволочного (гибкого) провода | 0.14...6 | мм² |
| EF007543 | Материал изоляции корпуса | EV000403 Термопласт | |
| EF008219 | Позиция соединения | EV001224 Сбоку | |
| EF008250 | Номин. ток In | 20 | А |
| EF008498 | Проверено на взрывобезопасность по версии Ex e | Да |
Характеристики
- [in] номинальный ток 20-20 А в соответствии с EN/IEC 60947-7-1 16-16 А CSA 16-16 А cURus
- [ue] номинальное рабочее напряжение 500 V в соответствии с EN/IEC 60947-7-1 600 В CSA 600 В cURus
- Вес нетто 12.9 г
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Диэлектрическая постоянная 3.7 при 1 MГц
- Длина зачистки проводов 9 мм
- Информация о ремонтопригодности Подлежит замене
- Исполнение монтажа защелкивающийся
- Код совместимости блок клемм
- Кол-во входов для измерения 1
- Количество в одном комплекте комплект из 50 шт.
- Количество терминалов 2
- Краткое название устройства TRV
- Момент затяжки 0.6-0.8 Н-м
- Наименование продукта Linergy TR
- Номинальн. сечение 4 мм²
- Поверхностное сопротивление 1000 ГОм в соответствии с IEC 60093 1000 ГОм в соответствии с VDE 0303-T30
- Потери в диэлектрике 0.01 при 1 MГц в соответствии с IEC 60250 0.01 при 1 MГц в соответствии с VDE 0303-T4
- Рабочая температура окружающей среды -40-130 °C в соответствии с IEC 60216-1 -40-130 °C в соответствии с VDE 0304-T21
- Размер предохранителя 5 x 20 мм 6 x 32 mm
- Серия Linergy Linergy
- Сертификаты CSA cURus EAC
- Сечение кабеля 0.14-6 мм², Гибкий без наконечника 0.14-6 мм², жесткий кабель
- Совместимость продукта Шкафы Spacial
- Совместимость серий продукта Prisma G Prisma P Prisma PH Prisma Pack Spacial кАedra Pragma TeSys
- Соединения – клеммы 1 винтовой зажим: со стороны источника питания 1 винтовой зажим: верхние
- Соответствующий соединительный компонент ножевого типа диод цилиндрический предохранитель
- Сопротивление току утечки 500 CTI (> 400 kB) в соответствии с IEC 60093 500 CTI (> 400 kB) в соответствии с VDE 0303-T30
- Тип инструмента соединение: отвертка разъединитель: отвертка
- Тип клеммного блока съемный держатель (разъединение)
- Тип продукта Ллеммная коробка
- Тип соединения боковые
- Удельное сопротивление 10000 Мом-м в соответствии с IEC 60093 10000 Мом-м в соответствии с VDE 0303-T30
- Уровень клеммного блока 1
- Электрическая прочность изоляции 1000 В в соответствии с IEC 60243-1
В наличии на складе: 23 шт.
200.00р.
- На складе
- Код товара: NSYTRV42TB
- Артикул: NSYTRV42TB
