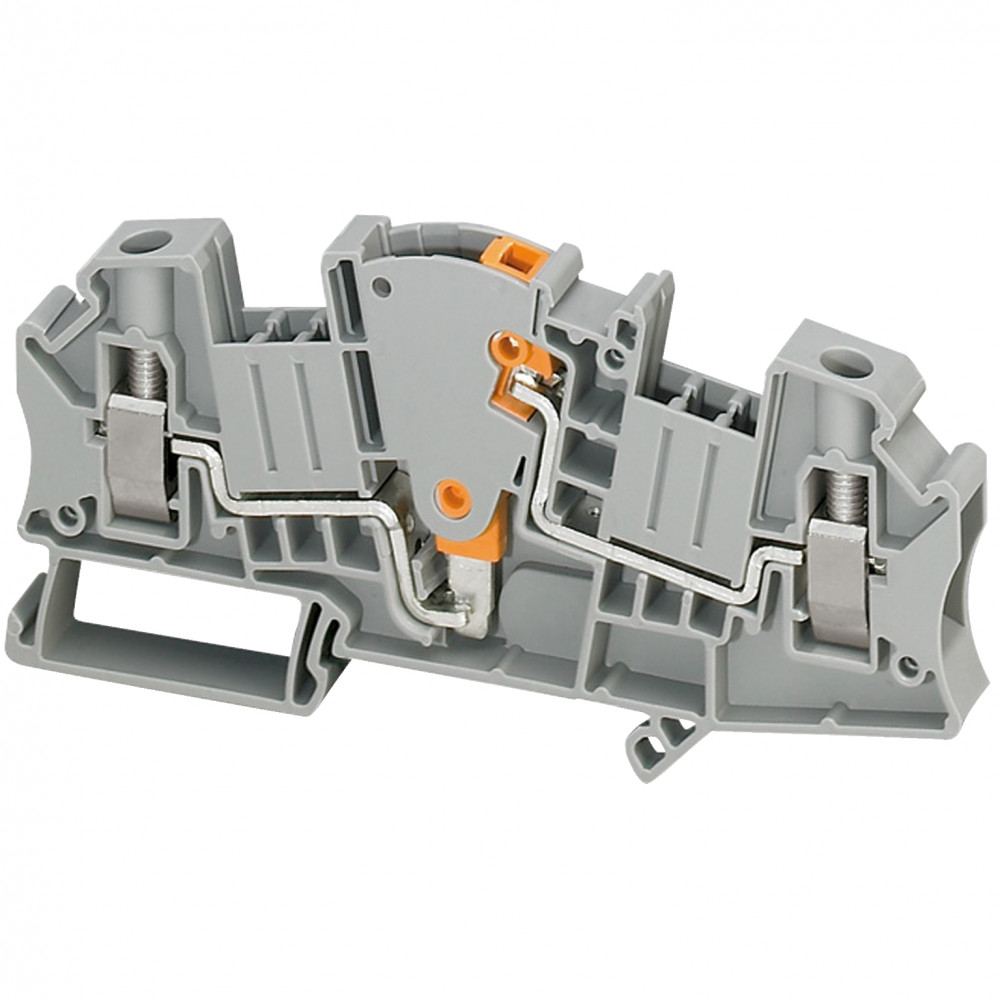

, ИЗМЕРИТЕЛЬНЫЙ РАЗЪЕД, 2ТЧК, 6ММ?,СЕРЫЙ
NSYTRV62TTD
Проходная измерительная винтовая клеммная колодка Linergy TR Schneider Electric, для подключения кабелей сечением до 6 мм², 1 полюс - 1 x 1, цвет - жёлтый/зелёный.
Преимущества: Фиксация клемм особенно актуальна в конструкциях, подверженных повышенным ударным и вибрационным нагрузкам.
Применение: фиксирование клемм после их монтажа на монтажную рейку, для предотвращения перемещения их.
Преимущества: Фиксация клемм особенно актуальна в конструкциях, подверженных повышенным ударным и вибрационным нагрузкам.
Применение: фиксирование клемм после их монтажа на монтажную рейку, для предотвращения перемещения их.
Класс: Клеммник с ножевым разъединителем (ID: EC000902)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV005503 DIN-рейка (с Ω-профилем) 35 мм | |
| EF000007 | Цвет | EV000270 Серый | |
| EF000228 | Номин. напряжение | 500 | В |
| EF001438 | Длина | 100.8 | мм |
| EF002393 | Рабочая температура | -40...130 | °C |
| EF002521 | Класс воспламеняемости изоляц. материала согл. UL94 | EV004429 V0 | |
| EF002522 | Ширина/размер ячейки | 8.2 | мм |
| EF002523 | Высота (на мин. возможной высоте установки) | 49.6 | мм |
| EF002525 | Требуется торцевая пластина | Нет | |
| EF002526 | Тип электрич. соединения 1 | EV000415 Винтовое соединение | |
| EF002527 | Тип электрич. соединения 2 | EV000415 Винтовое соединение | |
| EF002545 | Тип разделения | EV000575 Поворотный | |
| EF002546 | Тип разъединения кросс-соединения | EV000575 Поворотный | |
| EF002547 | С интегрированным тестовым гнездом | Да | |
| EF002659 | Количество уровней | 1 | |
| EF002660 | Количество зажимов на 1 уровень | 1 | |
| EF002661 | Соединенные внутри уровни (между собой) | Да | |
| EF007337 | Поперечн. сечение подключ. однопроволочного (жесткого) провода | 0.2...10 | мм² |
| EF007339 | Поперечн. сечение подключ. тонкопроволочного провода с наконечником | 0.2...10 | мм² |
| EF007341 | Поперечн. сечение подключ. тонкопроволочного провода без наконечника | 0.2...10 | мм² |
| EF007343 | Поперечн. сечение подключ. многопроволочного (гибкого) провода | 0.2...10 | мм² |
| EF007543 | Материал изоляции корпуса | EV000403 Термопласт | |
| EF008219 | Позиция соединения | EV005271 Наклонный (-ое) | |
| EF008250 | Номин. ток In | 30 | А |
Характеристики
- [in] номинальный ток 30-30 А в соответствии с EN/IEC 60947-7-1 30-30 А cURus 30-30 А CSA
- [ue] номинальное рабочее напряжение 500 V в соответствии с EN/IEC 60947-7-1 600 В cURus 600 В CSA
- Вес нетто 28.2 г
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Диэлектрическая постоянная 3.7 при 1 MГц
- Длина зачистки проводов 10 мм
- Информация о ремонтопригодности Подлежит замене
- Исполнение монтажа защелкивающийся
- Категория - аксессуар/отдельная деталь Аксессуары присоединений
- Код совместимости блок клемм
- Кол-во входов для измерения 6
- Количество в одном комплекте комплект из 50 шт.
- Количество терминалов 2
- Краткое название устройства TRV
- Момент затяжки 1.5-1.8 Н-м
- Наименование продукта Linergy TR
- Номинальн. сечение 6 мм²
- Поверхностное сопротивление 1000 ГОм в соответствии с IEC 60093 1000 ГОм в соответствии с VDE 0303-T30
- Потери в диэлектрике 0.01 при 1 MГц в соответствии с IEC 60250 0.01 при 1 MГц в соответствии с VDE 0303-T4
- Рабочая температура окружающей среды -40-130 °C в соответствии с IEC 60216-1 -40-130 °C в соответствии с VDE 0304-T21
- Серия Linergy Linergy
- Сертификаты cURus EAC CSA
- Сечение кабеля 0.2-10 мм², жесткий кабель 0.2-10 мм², Гибкий без наконечника 0.2-6 мм², Гибкий с кабельным наконечником
- Совместимость продукта Шкафы Spacial
- Совместимость серий продукта Prisma G Prisma P Prisma PH Prisma Pack Spacial кАedra Pragma TeSys
- Соединения – клеммы 1 винтовой зажим: со стороны источника питания 1 винтовой зажим: верхние
- Сопротивление току утечки 500 CTI (> 400 kB) в соответствии с IEC 60093 500 CTI (> 400 kB) в соответствии с VDE 0303-T30
- Тип инструмента соединение: отвертка разъединитель: отвертка
- Тип клеммного блока разъединитель с ножевыми контактами
- Тип продукта Ллеммная коробка
- Тип соединения наклонный
- Удельное сопротивление 10000 Мом-м в соответствии с IEC 60093 10000 Мом-м в соответствии с VDE 0303-T30
- Уровень клеммного блока 1
- Электрическая прочность изоляции 1000 В в соответствии с IEC 60243-1
В наличии на складе: Ожидается поступление
500.00р.
- Ожидается поступление
- Код товара: NSYTRV62TTD
- Артикул: NSYTRV62TTD
