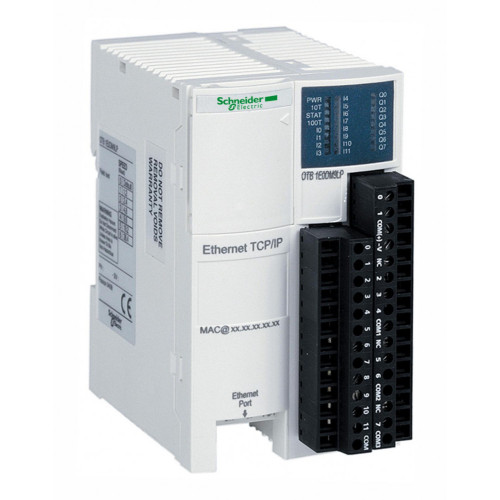

OTB МОДУЛЬ ETHERNET 12ВХ/8ВЫХ =24В

Характеристики

• Maximum current per output common 8 А реле 0.72 А полупроводниковый
• Maximum leakage current 0.1 мА в состоянии 0 для полупроводниковый
• Maximum number of i/o expansion module 7
• Minimum switchable load 0.1 мА
• [us] номинальное напряжение питания 24 В
• Веб-службы стандартный веб-сервер отсутствует
• Вес нетто 0.185 кг
• Виброустойчивость 0,075 мм в 10-57 Гц в 35 мм симметричная DIN-рейка 1 gn в 57-150 Гц в 35 мм симметричная DIN-рейка
• Возможности расширения вв.-выв. 132 с клеммный блок дискретного вв.-выв. с винтовыми зажимами модули 188 с клеммный блок дискретного вв.-выв. с пружинными зажимами модули 244 с разъем HE10 для дискретных вх/вых. модули 7 x 8 вх. или 7 x 2 вх. или 7 x (4 вх./2 вых.) с клеммный блок аналогового вв.-выв. с винтовыми зажимами модули
• Время срабатывания 300 µs в состоянии 0 для реле 300 µs в состоянии "1" для реле 5 µs в состоянии 0 для полупроводниковый 5 µs в состоянии "1" для полупроводниковый
• Вх/вых. соединение съемный клеммный блок с винтовыми зажимами
• Входной импеданс 3.4 кОм для I2...I5 3.4 кОм для I8...I11 5.7 кОм для I0...I1 5.7 кОм для I6...I7
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Длина шины 0-100 м, медь
• Емкость счетчика 32 бит
• Защита от перенапряжения на выходе 38...40 V
• Изоляция между каналами отсутствует
• Изоляция между каналом и внутренними логическими схемами 1500 В действ. в течение 1 мин. для релейный выход 500 В действ. в течение 1 мин. для входная цепь 500 В действ. в течение 1 мин. для транзисторный выход
• Кол-во общих точек 1 для релейный выход (1 Н.О.) 1 для релейный выход (2 Н.О.) 1 для релейный выход (3 НО) 1 для вход 1 для транзисторный выход
• Кол-во устройств в сегменте 0-256
• Количество дискретных входов 12 в соответствии с EN/МЭК 61131 тип 1
• Количество дискретных выходов 2 полупроводниковый PNP для Q0...Q1 выходная логика: источник 6 реле для Q2...Q7
• Концепция Transparent Ready
• Макс. выходной ток 360 мА, полупроводниковый
• Макс. пусковой ток 1 А для транзисторный выход 50 А для Цепь питания
• Напряжение дискретного входа 24 V
• Напряжение дискретного выхода 24 В пост. ток полупроводниковый выход(ы) 240 В пер. ток реле выход(ы) 30 В пост. ток реле выход(ы)
• Напряжение отпускания 1 В в состоянии "1"
• Настраиваемое время фильтрации 0 мс 3 мс 12 мс
• Относительная влажность 30-95 % без образования конденсата
• Порт ethernet 10BASE-T/10BASE-TX
• Постоянная времени электронного фильтра 0.035 мс для I0...I1 в состоянии "1" 0.035 мс для I6...I7 в состоянии "1" 0.04 мс для I2...I5 в состоянии "1" 0.04 мс для I8...I11 в состоянии "1" 0.045 мс для I0...I1 в состоянии 0 0.045 мс для I6...I7 в состоянии 0 0.15 мс для I2...I5 в состоянии 0 0.15 мс для I8...I11 в состоянии 0
• Потребляемая мощность [вт] 19 Вт
• Потребляемый ток 30 мА в 5 V постоянный ток (в состоянии "1") релейный выход 40 мА в 24 В постоянный ток (в состоянии "1") релейный выход 5 мА в 5 V постоянный ток (в состоянии 0) релейный выход
• Пределы входного напряжения 20,4...26,2 В
• Пределы выходного напряжения 20,4...28,2 В полупроводниковый
• Пределы напряжения питания 20.4-26.2 В
• Рабочая температура окружающей среды 0-55 °C
• Светодиодный индикатор состояния 1 светодиод на каждый канал (Зеленый) вв/выв. 1 светодиод (Зеленый) 10T 1 светодиод (Зеленый) PWR 1 светодиод (желтый) 100T 1 светодиод (желтый) STAT
• Серия Modicon OTB
• Сертификаты cULus
• Служба обмена данными обмен сообщениями по протоколу Modbus
• Сопротивление изоляции >= 10 MOhm между зажимами вх/вых. и заземления >= 10 MOhm между источником питания и землей
• Сопротивление контакта 30 мОм
• Способ установки защелками (35 мм симметричная DIN-рейка) винтами (панель с крепежным комплектом) винтами (сплошная плата с монтажным комплектом)
• Стандарты CSA CSA C22.2 № 213 Класс I Сектор 2 Группа B CSA C22.2 № 213 Класс I Сектор 2 Группа A UL 508 CSA C22.2 № 213 Класс I Сектор 2 Группа C EN 61131-2 CSA C22.2 № 213 Класс I Сектор 2 Группа D IEC 61131-2
• Стойкость к коммутационным помехам 1 кВ в соответствии с МЭК 61000-4-4 (полупроводниковый вх/вых. 24 В) 2 кВ в соответствии с МЭК 61000-4-4 (питание 24 В)
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс для Цепь питания
• Стойкость к электростатическому разряду 4 кВ в контакте в соответствии с МЭК 61000-4-2 8 кВ в воздухе в соответствии с EN 61000-4-2 8 кВ в воздухе в соответствии с МЭК 61000-4-2 4 кВ в контакте в соответствии с EN 61000-4-2
• Температура окружающей среды при хранении -25-70 °C
• Тип встроенных клемм Ethernet TCP/IP RJ45, режим передачи: 1 витая пара в 10, 100 Мбит/с, веб-серверTransparent Ready класс A10
• Тип дискретного входа NPN или PNP
• Тип дискретных входов "приемник" или "источник"
• Тип напряжения дискретного входа пост. тока
• Тип питающей сети постоянный ток
• Тип продукта модуль распределенного вв/выв.
• Ток дискретного входа 5 мА для I0...I1 5 мА для I6...I7 7 мА для I2...I5 7 мА для I8...I11
• Ток дискретного выхода 2000 мА для реле 300 мА для полупроводниковый
• Устойчивость к радиополям 10 В/м, радиочастотные поля = 80000000-2000000000 Гц в соответствии с EN 61000-4-3 10 В/м, радиочастотные поля = 80000000-2000000000 Гц в соответствии с МЭК 61000-4-3
• Функция генератора импульсов выход генератора импульсов RPLS широтно-импульсная модуляция RPWM
• Частота генератора импульсов 7 кГц
• Частота счета 5000 Гц 20000 Гц
• Частота счетчика 2
• Число импульсов, выданных генератором 2
• Электрическая износостойкость 500000 циклы AC-1 с 500 В·А загрузка для релейный выход 500000 циклы AC-14 с 250 В·А загрузка для релейный выход 500000 циклы AC-15 с 200 В·А загрузка для релейный выход 500000 циклы DC-1 с 60 Вт загрузка для релейный выход 500000 циклы DC-13 с 30 Вт загрузка для релейный выход
• Электрическая прочность изоляции 500 В между зажимами вх/вых. и заземления 500 В между источником питания и землей
