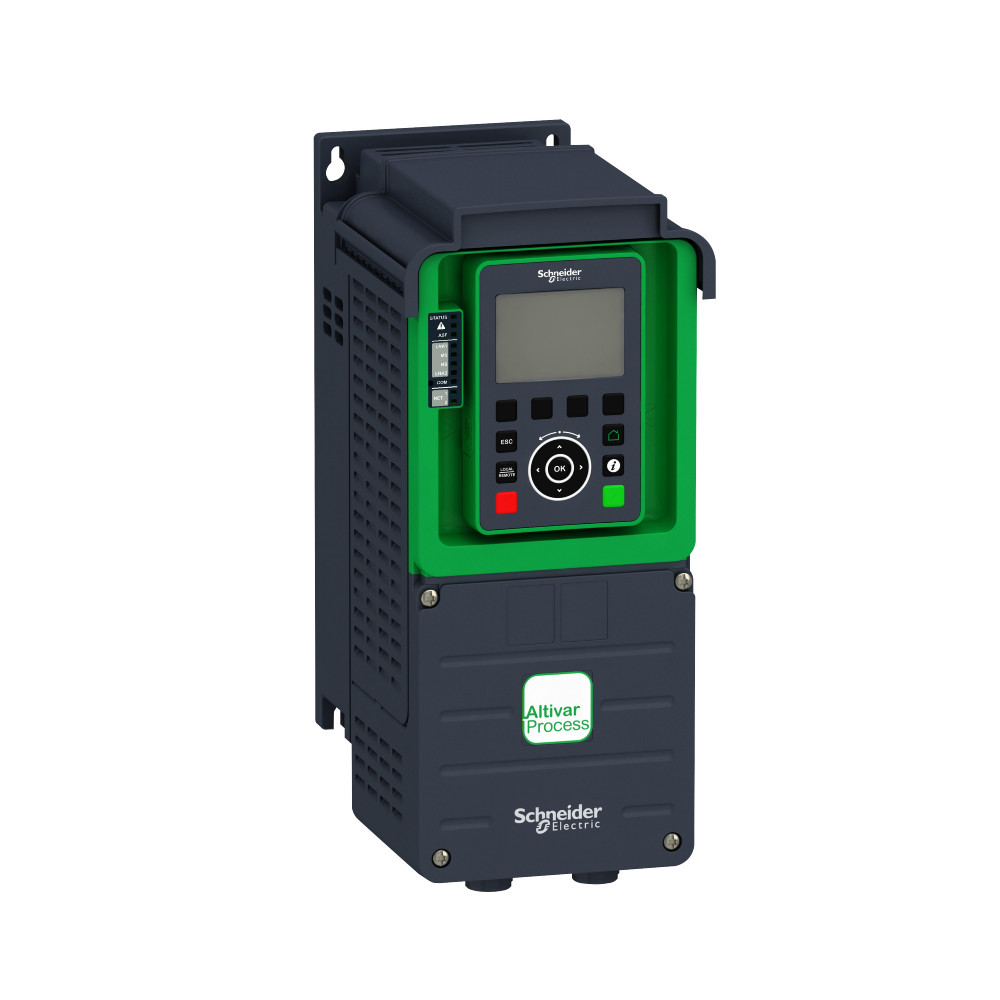

ПЧ ATV930 4/3кВт 220В 3ф

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [us] номинальное напряжение сети 200...240 В - 15...10 %
• Виброустойчивость 1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
• Время обновления релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
• Выходная частота привода 0.1-599 Гц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон мощности 4-6 кВт в 200-240 В 3 фазы
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Длительность выборки 2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход 5 мс +/- 1 ms (DI7, DI8) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход 5 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
• Информация об исключениях по регламенту rohs да
• Исполнение выключателя для монтажа на стену
• Кадр передачи RTU для Modbus последовательн.
• Кол-во адресов 1-247 для Modbus последовательн.
• Количество дискретных входов 10
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигателя автоматически при любой нагрузке недоступно для электродвигателей с постоянными магнитами регулируем. может подавляться
• Краткое название устройства ATV930
• Линейный ток 15.1 А в 200 В (нормальная нагрузка) 12.9 А в 240 В (нормальная нагрузка) 11.7 А в 200 В (тяжелые условия) 10.2 А в 240 В (тяжелые условия)
• Локальная индикация локальная диагностика: 3 светодиод (mono/dual colour) состояние встроенной связи: 5 светодиод (двухцветный) состояние коммуникационного модуля: 2 светодиод (двухцветный) наличие напряжения: 1 светодиод (красный)
• Макс. коммутируемый ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток релейный выход R1 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток релейный выход R2, R3 в резистивные загрузка, cos phi = 1 : 5 А в 250 В пер. ток релейный выход R2, R3 в резистивные загрузка, cos phi = 1 : 5 А в 30 В пост. ток релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток
• Макс. переходной ток 22.4 А в течение 60 с (нормальная нагрузка) 20.6 А в течение 60 с (тяжелые условия)
• Минимальный коммутируемый ток релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
• Мощность двигателя, л.с. 5 лс нормальная нагрузка 4 лс тяжелые условия
• Назначение продукта асинхронные электродвигатели синхронные двигатели
• Не содержит ртути да
• Непрерывный выходной ток 18.7 А в 4 kHz для нормальная нагрузка 13.7 А в 4 kHz для тяжелые условия
• Номер аналогового входа 3
• Номер аналогового выхода 2
• Номер релейного выхода 3
• Номинальн. частота коммутации 4 kHz
• Область применения промышленное использование
• Объём охлаждающего воздуха 38 м³/ч
• Опциональная карта слот A: модуль соединения для Profibus DP V1 слот A: модуль соединения для Profinet слот A: модуль соединения для DeviceNet слот A: модуль соединения для EtherCAT слот A: модуль соединения для шлейф CANopen RJ45 слот A: модуль соединения для CANopen SUB-D 9 слот A: модуль соединения для CANopen винтовые зажимы slot A/slot B/slot C: модуль расширения с дискретными и аналоговыми вх/вых slot A/slot B/slot C: модуль расширения выходных реле slot B: 5/12 V digital encoder interface module slot B: analog encoder interface module slot B: resolver encoder interface module модуль соединения для Ethernet Powerlink
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3
• Ошибка линеаризации AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AQ1, AQ2: +/- 0,2 % для аналоговый выход
• Питание внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В),
• Полная мощность 5.4 кВ·А в 240 В (нормальная нагрузка) 4.2 кВ·А в 240 В (тяжелые условия)
• Предполагаемый линейный isc 50 кА
• Программы ускорения и замедления linear adjustable separately from 0.01...9999 s
• Протокол порта обмена данными Modbus последовательн. Modbus TCP Ethernet/IP
• Профиль кругооборота ENVEOLI1501005EN
• Профиль управления асинхронным электродвигателем режим оптимизированного момента постоянный стандартный момент переменный стандартный момент
• Профиль управления синхронным двигателем электродвигатель с постоянными магнитами synchronous reluctance motor
• Рабочая температура окружающей среды -15-50 °C (без ухудшения номинальных значений) 50-60 °C (с понижающим коэффициентом)
• Разрешение по частоте дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц
• Рассеиваемая мощность, вт естественная конвекция: 38 Вт в 200 В, частота переключения 4 kHz принуд. конвекция: 141 Вт в 200 В, частота переключения 4 kHz
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Режим обмена полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
• Серия продукта Altivar Process ATV900
• Сертификаты UL CSA REACH TÜV
• Скорость передачи 10, 100 Мбит/с для Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
• Совместимость входа DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
• Сопротивление изоляции > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
• Способ доступа ведомый Modbus TCP
• Стандарты UL 508C EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
• Статус устойчивого продукта Грин Премиум продукция
• Степень защиты UL тип 1 в соответствии с UL 508C
• Температура окружающей среды при хранении -40-70 °C
• Тип аналогового выхода напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит
• Тип дискретного входа DI1...DI8 программируемый, 24 V пост. Тока (
• Тип дискретного выхода логический выход DQ+ 0-1 кГц
• Тип дискретных входов положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (DI7, DI8), < 0.6 В (состояние 0), > 2.5 В (состояние 1) положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1) 16 предустановленных скоростей
• Тип защиты тепловая защита: двигатель защитное отключение двигателя при превышение вращательного момента: двигатель исчезновение фазы двигателя: двигатель тепловая защита: привод защитное отключение двигателя при превышение вращательного момента: привод превышение температуры: привод сверхток между выходной фазой и землей: привод перегрузка по выходному напряжению: привод защита от короткого замыкания: привод исчезновение фазы двигателя: привод перенапряжение на шине пост. тока: привод повышенное напряжение линии питания: привод повышенное напряжение питания: привод значительное уменьшение напряжения линии питания: привод превышение скорости: привод откл. в цепи управления: привод
• Тип охлаждения принуд. конвекция
• Тип продукта привод с регулируемой частотой вращения
• Тип релейного выхода задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 циклы задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 1000000 циклы
• Тип смещения нет импеданса для Modbus последовательн.
• Торможение до остановки подачей пост. тока
• Точность +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
• Уровень шума 54.5 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
• Фильтр электромагнитной совместимости без фильтра помех
• Формат данных 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
• Функция защиты STO (безопасное выключение крутящего момента) SIL 3
• Характеристики окружающей среды стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
• Частота коммутации 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
• Частота сети питания 50...60 Hz +/- 5 %
• Число фаз сети 3 фазы
• Экологическая отчетнсть ENVPEP1501005EN
• Электрическое соединение управление: винтовой зажим0,5...1,5 мм²/AWG 20...AWG 16 со стороны линии: винтовой зажим4...6 мм²/AWG 12…AWG 10 DC bus: винтовой зажим4...6 мм²/AWG 12…AWG 10 двигатель: винтовой зажим6 mm²/AWG 10
• Электромагнитная совместимость испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
