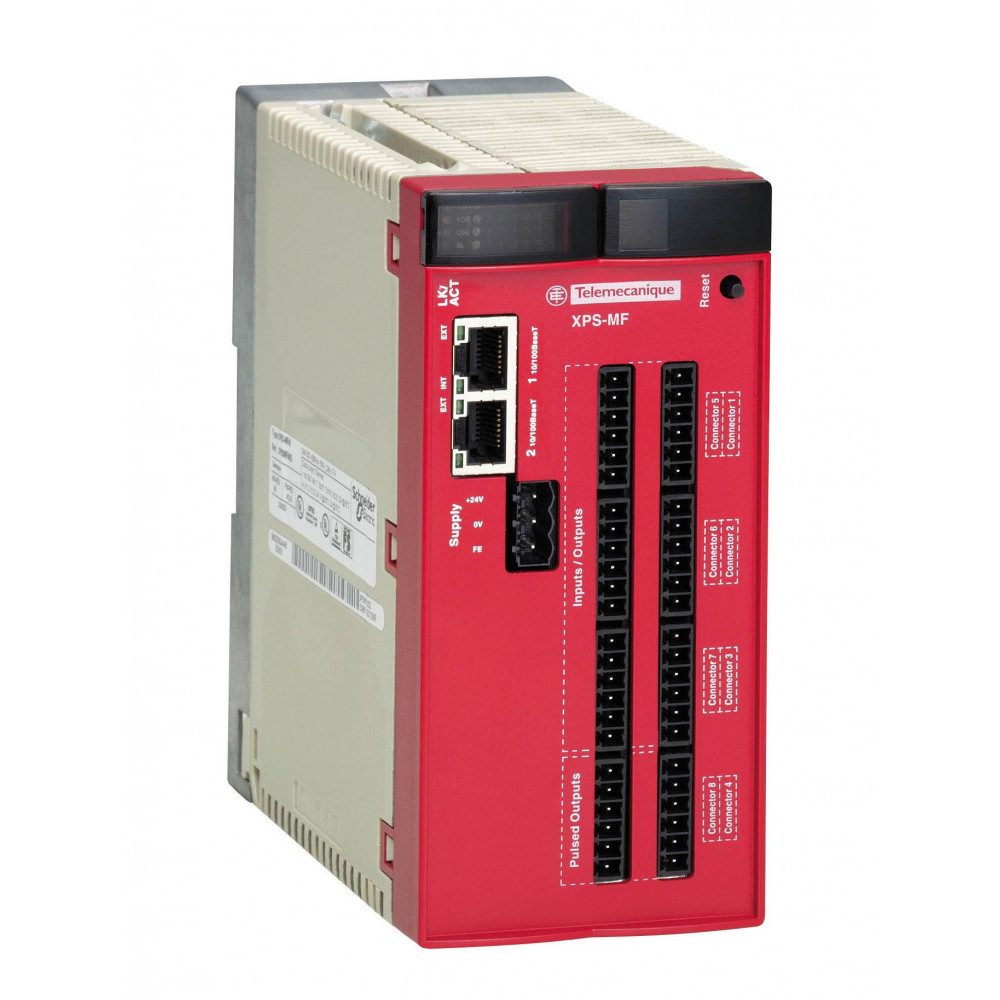

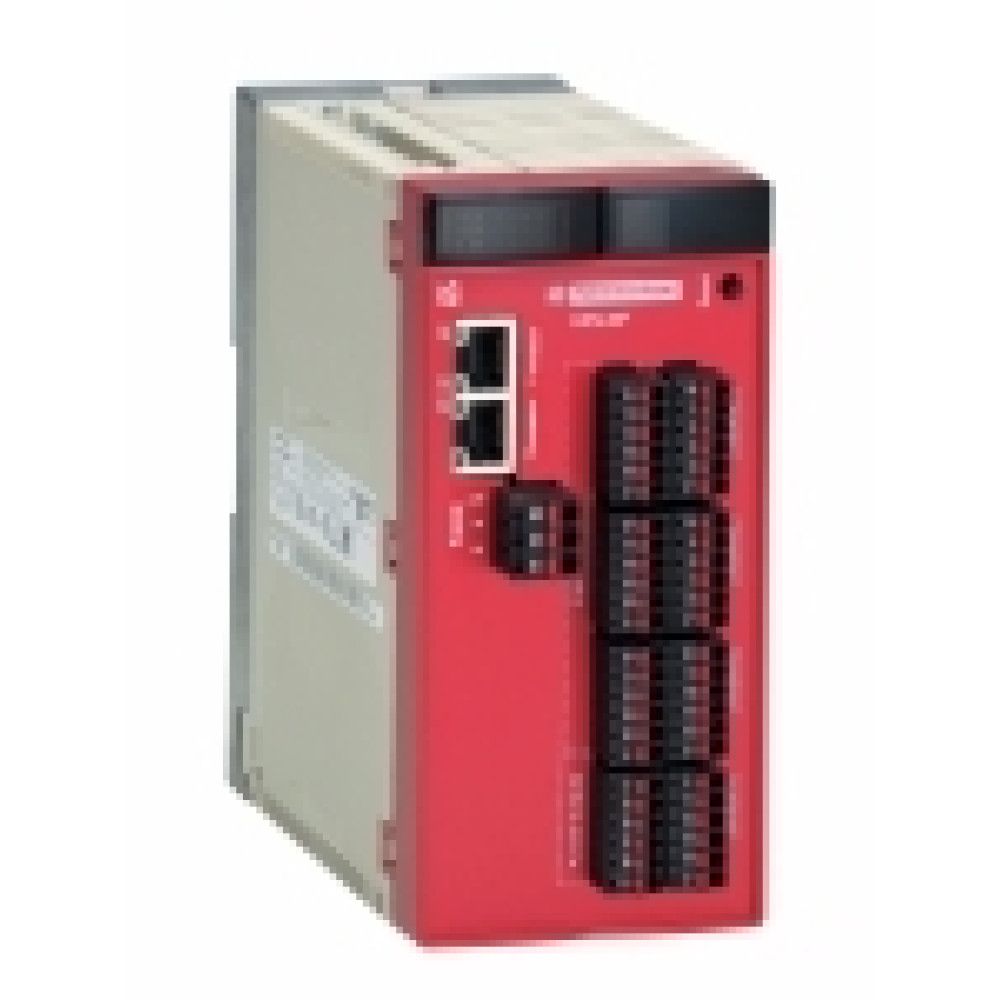

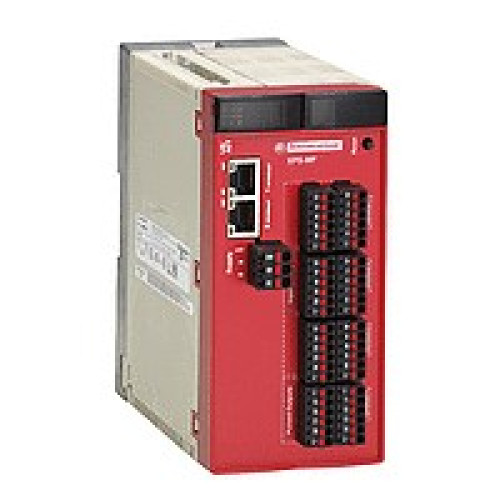

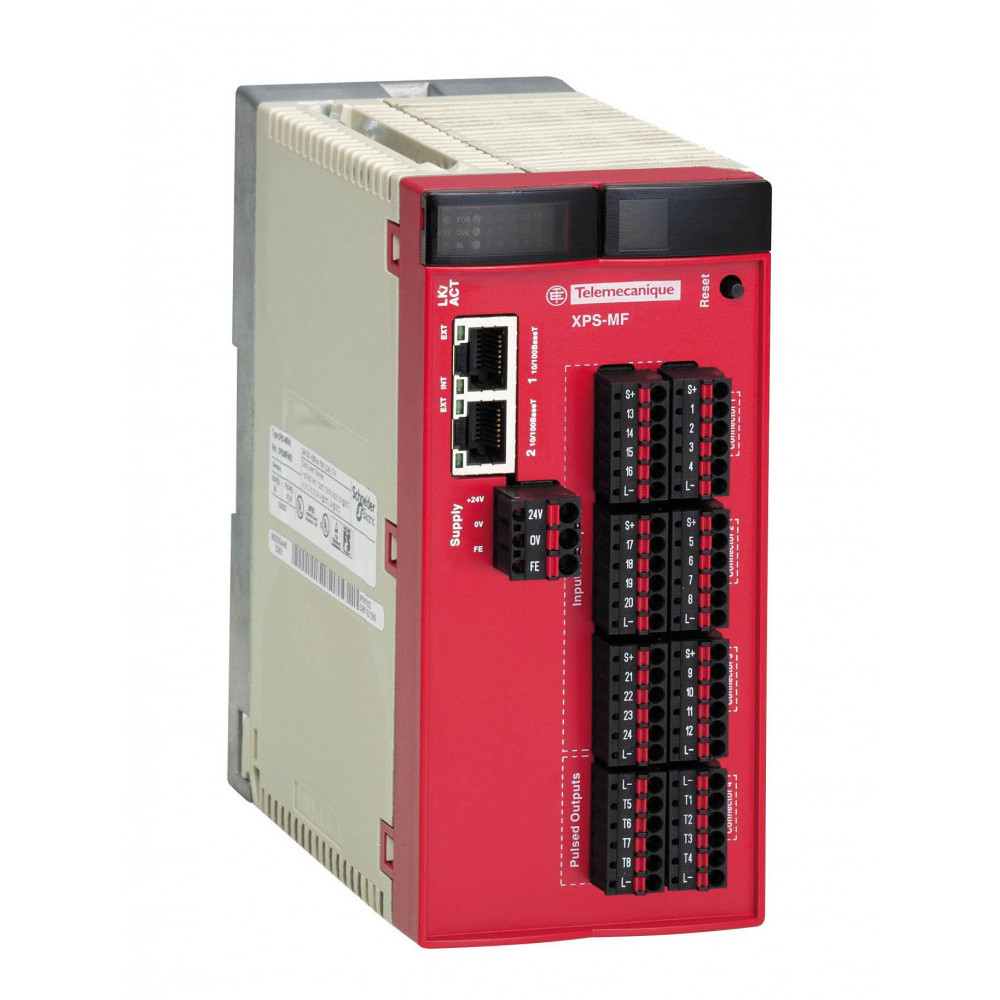

ПЛК безопасности 24 конфиг вх/вых I/O

Характеристики

• Cтепень защиты ip IP20 (шкаф)
• Виброустойчивость 1 gn (f = 9...150 Гц) в соответствии с EN 61131-2
• Время отклика В зависимости от размера приложения
• Входное сопротивление <= 7 кОм
• Выходное напряжение 20 V выходы контроля линии
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Группа каналов 2 группы по 4 выхода контроля линии
• Длина зачистки проводов 9 мм для выходы контроля линии зажимы с невыпадающ. винтами 9 мм для цепь дискретного входа/выхода зажимы с невыпадающ. винтами 10 мм для блок питания зажимы с невыпадающ. винтами 9 мм для цепь дискретного входа/выхода зажимы с невыпадающ. пружинами 9 мм для выходы контроля линии зажимы с невыпадающ. пружинами 9 мм для блок питания зажимы с невыпадающ. пружинами
• Допустимое отклонение выходного напряжения +/- 2 %
• Категория безопасности применения Уровень производительности е в соответствии с EN/ISO 13849-1 SIL 3 в соответствии с EN/IEC 61508 Категория 4 максимум в соответствии с EN 954-1
• Класс защиты от поражения электр. током Класс II в соответствии с IEC 61131-2
• Кол-во дискретных входов/выходов 24 конфигурир.
• Количество дискретных входов <= 24, без развязки
• Количество дискретных выходов <= 24, без развязки
• Количество клеммных блоков 2 для выходы контроля линии 6 для цепь дискретного входа/выхода 1 для блок питания
• Максимальное повышенное напряжение на входе -10...35 В для дискретный вход
• Масса продукта 1 кг
• Мин. нагрузка 2 мА на дискретный выход
• Момент затяжки 0.5 Н-м для блок питания зажимы с невыпадающ. винтами 0.22...0.25 Н-м для цепь дискретного входа/выхода зажимы с невыпадающ. винтами 0.22...0.25 Н-м для выходы контроля линии зажимы с невыпадающ. винтами
• Монтажная опора 35 мм симметричная DIN-рейка
• Наименование модуля защиты XPSMF40
• Напряжение дискретного входа 20 V
• Напряжение дискретного выхода 24 В пост. ток
• Номинальн. выходной ток 60 мА для выходы контроля линии
• Номинальное напряжение питания [us] 24 V пост. ток (- 15...20 %)
• Описание памяти Пользовательская логика 250 Кбайт для приложение Пользовательская логика 250 Кбайт для данные
• Относительная влажность 95 % (питание не подключено)
• Питание БСНН или ЗСНН в соответствии с EN/IEC 60950
• Потребляемый ток 8 A при 24 V пост. ток в цепи питания
• Предельный уровень коммутации напряжения в состоянии 0 <= 24 V для дискретный вход
• Предельный уровень коммутации напряжения в состоянии 1 24...30 В для дискретный вход
• Предельный уровень коммутации тока в состоянии 0 <= 1.5 мА, дискретный вход
• Предельный уровень коммутации тока в состоянии 1 3.5...4.5 мА, дискретный вход
• Применение модуля защиты Для использования с различными функциями защиты персонала и оборудования
• Протокол порта обмена данными Безопасный Ethernet с 2 RJ45 порт(ы), скорость передачи: 100 Mbps, 10 Mbps, средний: кабель с двумя витыми парами категории 5D и выше
• Рабочая высота < 2000 м
• Рабочая температура 0...60 °C
• Рабочее расстояние <= 25 кГц (между станцией) дискретный вход <= 25 кГц (между станцией) дискретный выход
• Режим обмена Полудуплекс, полный дуплекс, автоопределение безопасный Ethernet
• Семейство продуктов Автоматизированная система безопасности Preventa
• Стандарты EN/IEC 61131-2 : 2003 EN 61000-6-4 : 2001 EN 61000-6-2 : 2001 DIN VDE 0116 : 1989 EN 12067-2 : 2004 EN 298 : 2003 EN 50156-1 : 2004 EN 230 : 1990 IEC 61511 часть 1-3 : 2004 NFPA 85 : 2001
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Стойкость к электромагнитным полям 10 В/м (80 МГц...2 ГГц), амплитудная модуляция 80 % в соответствии с EN/IEC 61000-4-3
• Стойкость к электростатическому разряду 8 кВ на воздухе в соответствии с EN/IEC 61000-4-2 4 кВ контакт в соответствии с EN/IEC 61000-4-2
• Структурный тип 10BASE-T/100BASE-TX безопасный Ethernet
• Температура окружающего воздуха при хранении -40...85 °C в соответствии с EN/IEC 61131-2
• Тип защиты 10 A встроенный предохранитель
• Тип защиты выхода От короткого замыкания
• Тип изделия или компонента Компактный ПЛК безопасности Preventa
• Тип клемм Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,25...1 x 0,34 мм², AWG 22 гибкий без наконечника для цепь дискретного входа/выхода Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,14...1 x 1,5 мм², AWG 25...AWG 15 жесткий кабель без наконечника для выходы контроля линии Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,14...1 x 1,5 мм², AWG 26...AWG 17 гибкий без наконечника для выходы контроля линии Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,25...1 x 0,34 мм², AWG 22 гибкий без наконечника для выходы контроля линии Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,2...1 x 2,5 мм², AWG 24...AWG 12 жесткий кабель без наконечника для блок питания Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,25...1 x 1,5 мм², AWG 23...AWG 15 гибкий без наконечника для цепь дискретного входа/выхода Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,25...1 x 0,5 мм², AWG 23...AWG 20 гибкий с кабельным наконечником для цепь дискретного входа/выхода Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,25...1 x 2,5 мм², AWG 23...AWG 14 гибкий без наконечника для блок питания Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,14...1 x 1,5 мм², AWG 26...AWG 16 жесткий кабель без наконечника для выходы контроля линии Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,14...1 x 1,5 мм², AWG 28...AWG 16 гибкий без наконечника для цепь дискретного входа/выхода Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,5 мм², AWG 20 гибкий с кабельным наконечником для цепь дискретного входа/выхода Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,25...1 x 2,5 мм², AWG 23...AWG 14 гибкий с кабельным наконечником для блок питания Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,25...1 x 0,5 мм², AWG 23...AWG 20 гибкий с кабельным наконечником для выходы контроля линии Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,14...1 x 1,5 мм², AWG 26...AWG 16 жесткий кабель без наконечника для цепь дискретного входа/выхода Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,2...1 x 2,5 мм², AWG 24...AWG 12 гибкий без наконечника для блок питания Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,14...1 x 1,5 мм², AWG 28...AWG 16 гибкий без наконечника для выходы контроля линии Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,25...1 x 2,5 мм², AWG 23...AWG 12 гибкий без наконечника для блок питания Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,2...1 x 2,5 мм², AWG 24...AWG 12 жесткий кабель без наконечника для блок питания Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,14...1 x 1,5 мм², AWG 26...AWG 17 гибкий без наконечника для цепь дискретного входа/выхода Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,14...1 x 1,5 мм², AWG 25...AWG 15 жесткий кабель без наконечника для цепь дискретного входа/выхода Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,2...1 x 2,5 мм², AWG 24...AWG 12 гибкий без наконечника для блок питания Зажимы с невыпадающ. винтами, зажимная способность: 1 x 0,25...1 x 1,5 мм², AWG 23...AWG 15 гибкий без наконечника для выходы контроля линии Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,25...1 x 2,5 мм², AWG 23...AWG 12 гибкий с кабельным наконечником для блок питания Зажимы с невыпадающ. пружинами, зажимная способность: 1 x 0,5 мм², AWG 20 гибкий с кабельным наконечником для выходы контроля линии
• Ток без нагрузки 0.5 А
• Ток дискретного входа 100 мА
• Ток дискретного выхода 0.5 А при 60 °C (каналы 1 - 3, 5 - 7, 9 - 11, 13 - 15, 17 - 19, 21 - 23) <= 7 A (все каналы) 1 А при 60 °C (каналы 4, 8, 12, 16, 20 и 24) 2 А при 50 °C (каналы 4, 8, 12, 16, 20 и 24)
• Ток утечки <= 1 мА, при 2 В в состоянии 0 для дискретный выход
• Функция модуля Контроль исполнительных устройств, обеспечивающих безопасность дискретный выход Контроль к.з. и обрыва линии выходы контроля линии Контроль диалоговых средств обеспечения безопасности дискретный выход Контроль обнаружения безопасного состояния дискретный вход Контроль диалоговых средств обеспечения безопасности дискретный вход
• Часы С, обеспечивается конденсатором резервного питания в течение 1 недели после исчезновения питания
• Электромагнитная совместимость EN/IEC 61131-2
