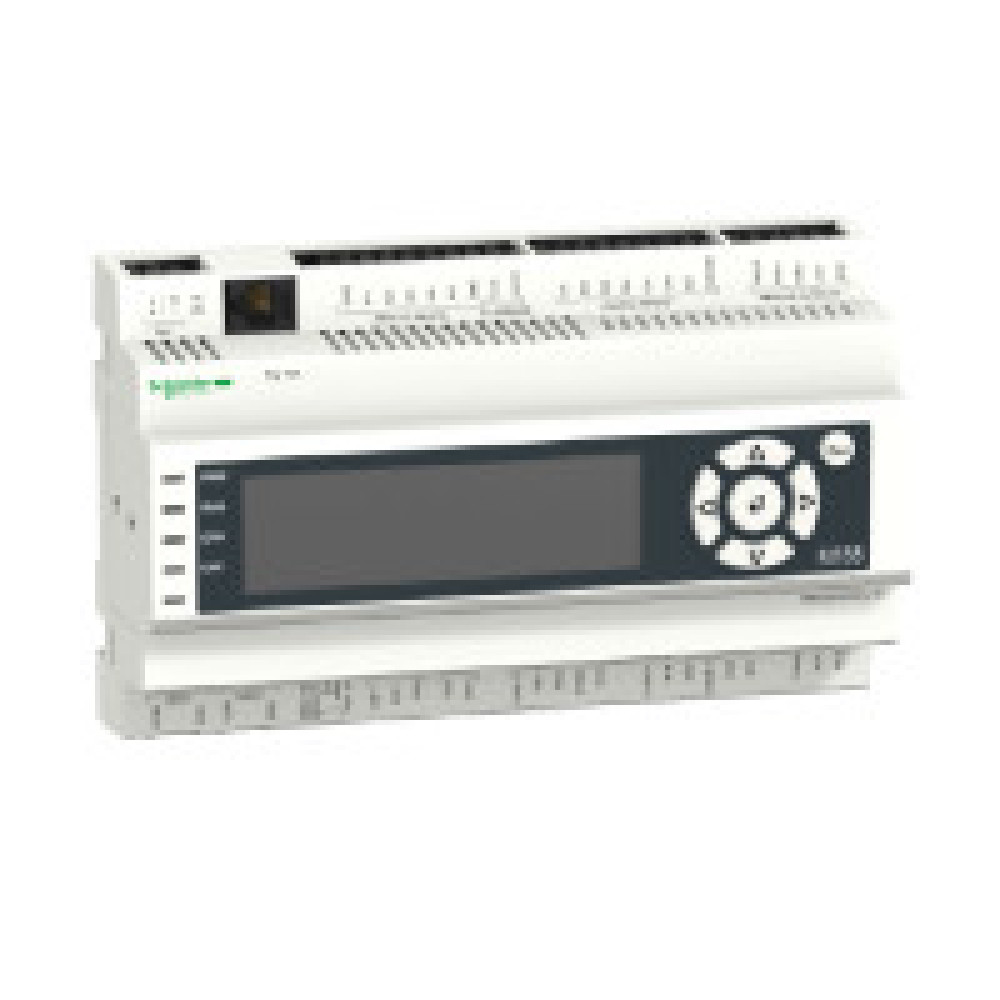

ПЛК с дисп для чиллеров 23 вх/вых Modbus

Характеристики

• Cтепень защиты ip IP20 IP40 - лицевая панель
• Абсолютная погрешность измерения -5 %...+2 % от полной шкалы 1...5 кОм для аналоговый выход, напряжение +/- 3 % от полной шкалы для аналоговый выход, токовый +/- 0,5 % полной шкалы для аналоговый вход +/- 2 % от полной шкалы > 5 кОм для аналоговый выход, напряжение
• Активное сопротивление нагрузки >= 1000 Ом напряжение 40...300 Ом ток
• Вариант Готов к использованию без ПК
• Виброустойчивость Постоянная амплитуда 1 g (ном.) 8.4...150 Гц Постоянная амплитуда 3,5 мм 5...< 8.4 Гц
• Время отклика 5 ms вкл. размыкание для дискретный выход 8 мА 4 ms вкл. размыкание для дискретный выход 5 мА 8 ms вкл. замыкание для дискретный выход 5 мА 10 ms вкл. замыкание для дискретный выход 8 мА
• Входная частота 47 Гц...63 кГц для дискретный вход(с)
• Входной импеданс <= 10 кОм для дискретный вход(с)
• Высота хранения 0...3048 м
• Директива rohs Соответствует
• Длина кабеля <= 30 м для блок питания <= 1 м для Аналоговый выход PWM <= 30 м для конфигурируемый аналоговый выход <= 100 м для изолированный цифровой вход отсутствует <= 100 м для встроенный датчик PS <= 30 м для подача для дистанционного дисплея <= 1000 м для шина SL2 <= 100 м для аналоговый вход <= 100 м для изолированный цифровой вход <= 1000 м (2 кабеля с витыми парами) для шина расширения <= 1000 м для шина SL1 <= 3 м (USB) для Программное средство ПК <= 100 м для релейный цифровой выход <= 3 м (TTL) для Программное средство ПК
• Значение младшего значащего бита 0,07 °C для аналоговый вход, NTC 0,5 °C для аналоговый вход, Pt 1000 5 мВ для аналоговый вход, напряжение 10 мВ для аналоговый выход, напряжение 0,02 мА для аналоговый выход, токовый 0,01 мА для аналоговый вход, токовый
• Инструкция по утилизация Доступен
• Кол-во вх/вых. 7 дискретный вход(с) 1 специальный выход PWM(с) 2 configurable analog output(с) 8 дискретный выход(с) 5 конфигурируемый аналоговый вход(с)
• Количество дискретных входов 7
• Количество дискретных выходов 3 (5 мА) 5 (8 мА)
• Количество портов 1 Modbus RJ45connector ведомый,скорость передачи : 1,2...57,6 кбит/с 1 Modbus RJ45connector ведущий/ведомый,скорость передачи : 1,2...57,6 кбит/с 1 шина расширения клеммный блокconnector ведущий/ведомый
• Масса продукта 0.576 кг
• Механическая износостойкость >= 10000000 циклы для релейный выход
• Мин. нагрузка 10 мА при 12 В
• Монтажная опора 35 мм симметричная DIN-рейка
• Напряжение дискретного входа 24 V
• Номер аналогового входа 5
• Номер аналогового выхода 2
• Номинальное напряжение питания [us] 24 V 20...40 В постоянный ток
• Относительная влажность 5...95 % без образования конденсата
• Питание датчика 18...36 В пост. Тока 4.4...5 В пост. Тока
• Потребляемая мощность, ва 30 В·А при 24 В
• Пределы напряжения питания 20.4...27.6 В
• Пределы частоты сети 47...63 Гц
• Предельный уровень коммутации напряжения в состоянии 0 <= 10 В для дискретный вход(с)
• Предельный уровень коммутации напряжения в состоянии 1 > 15 В для дискретный вход(с)
• Применение изделия Кондиционер, воздушное охлаждение
• Протокол порта обмена данными Modbus
• Рабочая высота 0...2000 м
• Рабочая температура -10...55 °C для UL соответствие -10...60 °C
• Размер памяти 544 Кбайт
• Регламент reach Продукт не содержит превышающее норму количество особо опасных веществ
• Резервируемые данные Дата и час (встроенная батарея автономность: 3 суток)
• С маркировкой CE
• Семейство продуктов Логический контроллер Modicon M168
• Сертификация UL 60730-1A RoHS REACH CSA 60730-1
• Сигнализация 1 светодиод красный для пользователь 1 светодиод красный для состояние аварии 1 светодиод красный для шина расширения 1 светодиод зеленый для RUN 1 светодиод зеленый для PWR
• Служба обмена данными Синхронизация открытого коллектора по подаче питания переменного тока
• Стандарты EN/IEC 60730-1 EN/IEC 61000-6-3 EN/IEC 61000-6-1
• Статус предложения Продукт категории Green Premium
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Температура окружающего воздуха при хранении -30...70 °C
• Тип аналогового выхода Ток 0-20 мA или 4-20 мA - разрешение: 0.05 мА Напряжение 0...10 V - разрешение: 0,01 В
• Тип дискретных входов "приемник" или "источник" (положительн./отрицательн.)
• Тип дисплея Интегрированный ЖК-дисплей
• Тип защиты Защита от перегрузки для аналоговый выход, напряжение Защита от включения с обратной полярностью для блок питания Защита от включения с обратной полярностью для аналоговый вход, напряжение
• Тип изделия или компонента Базовый контроллер
• Тип контактов 7 НО для дискретный выход(с) 1 переключающ. для дискретный выход(с)
• Тип напряжения дискретного входа Переменный/постоянный ток
• Ток дискретного выхода 5 мА для релейный выход 8 мА для релейный выход
• Ток нагрузки 8 А при 24...250 V переменный ток 8 А при 5...30 V постоянный ток 5 А при 5...30 V постоянный ток 5 А при 24...250 V переменный ток
• Часы реального времени С часы, отклонение часов <= 30 с/месяц
• Экологический профиль продукта Доступен
• Электрическая прочность >= 120000 циклы DC-12 ток торможения: 8 А при 30 В, 2 А >= 120000 циклы DC-12 ток торможения: 5 А при 30 В, 2 А >= 300000 циклы AC-12 ток торможения: 8 А при 250 V, 2.5 А >= 6000 циклы DC-13 ток торможения: 8 А при 24 В, 2 А, L/R = 300 мс >= 200000 циклы DC-13 ток торможения: 5 А при 24 В, 1 А, L/R = 48 мс >= 6000 циклы AC-15 ток торможения: 8 А при 250 V, 3 А, cos phi = 0.3 >= 50000 циклы AC-15 ток торможения: 5 А при 250 V, 3 А, cos phi = 0.4 >= 300000 циклы AC-12 ток торможения: 5 А при 250 V, 2.5 А
• Электрическое соединение 1 съемный клеммный блок с винтовыми зажимами (3 клеммы) для дискретный выход (NO8, NC8, COM8) 1 съемный клеммный блок с винтовыми зажимами (2 клеммы) для выход вентилятора (FAN+, FAN-) 1 съемный клеммный блок с винтовыми зажимами (5 клеммы) для дискретный выход (NO1 - NO3, COM 1-2, COM 3) 1 съемный клеммный блок с винтовыми зажимами (2 клеммы) для блок питания (L/+, N/-) 1 съемный клеммный блок с винтовыми зажимами (8 клеммы) для дискретный вход (DI1 - DI7, COM) 1 съемный клеммный блок с винтовыми зажимами (6 клеммы) для дискретный выход (NO4 - NO7, COM 6-7, COM 4-5) 1 съемный клеммный блок с винтовыми зажимами (9 клеммы) для аналоговый вход (AI1 - AI5, GND, +5 В, 24 В) 1 съемный клеммный блок с винтовыми зажимами (3 клеммы) для аналоговый выход (AO1, AO2, GND) 1 съемный клеммный блок с винтовыми зажимами (5 клеммы) для шина расширения (+24 В, GND, CAN-, CAN+)
