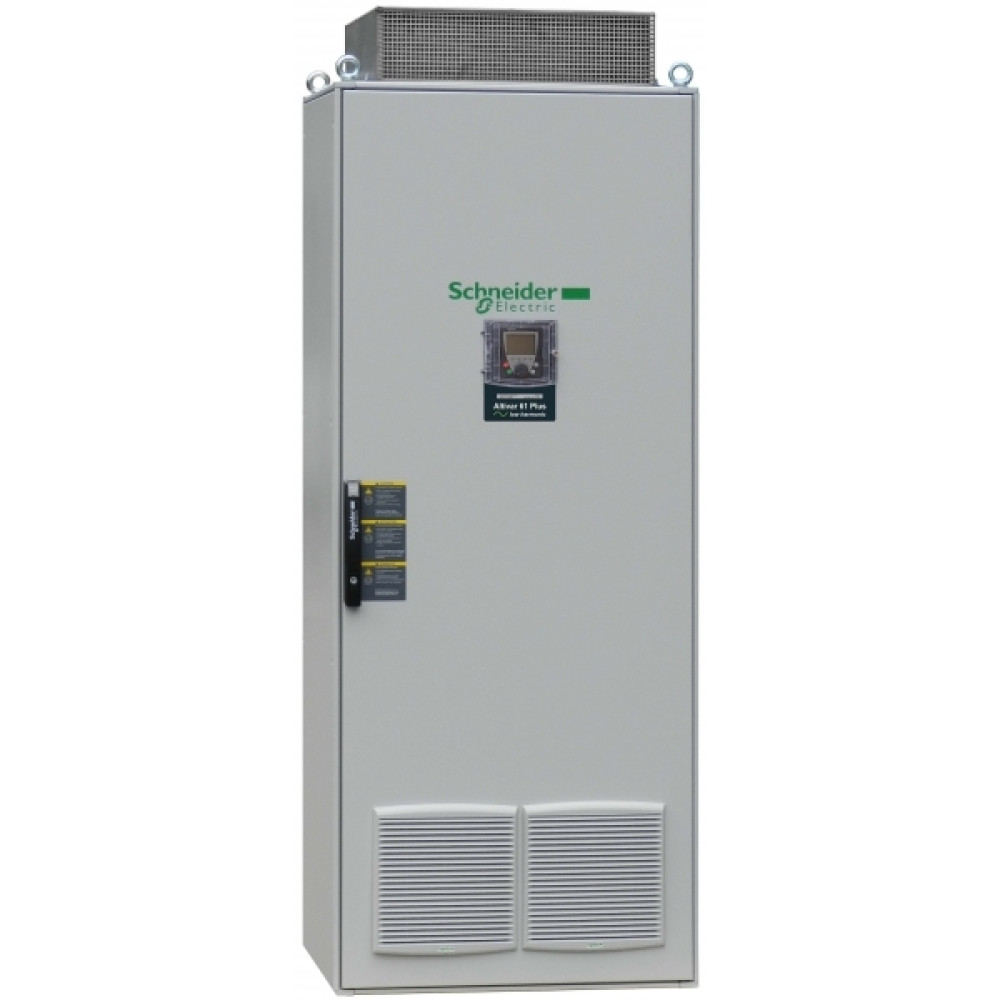

ПРЕОБ ЧАСТ КОМПЛ С АВН ATV61 55КВТ IP54

Характеристики

• Cтепень защиты ip IP54
• Виброустойчивость 1,5 мм размах (f = 3...10 Гц) в соответствии с EN/IEC 60068-2-6 0,6 gn (f = 10...200 Гц) в соответствии с EN/IEC 60068-2-6 3M3 в соответствии с EN/IEC 60721-3-3
• Выходная частота привода 0.1...500 Гц
• Выходное напряжение <= напряжение питания
• Диапазон скоростей 1...100 в режиме замкнутого контура без обратной связи по сигналу скорости
• Доступные функции Design for IT networks для силовая цепь Изолированный усилитель для цепь управления PTC relay для силовая цепь Buffer voltage 24 V DC power supply для силовая цепь Motor choke для силовая цепь Pt100 relay для силовая цепь External 24 V DC supply terminals для силовая цепь Enclosure lighting для силовая цепь External 230 V supply terminals для силовая цепь Safe standstill для силовая цепь Voltmeter для силовая цепь Переключатель для силовая цепь Adaptor for 115 V logic inputs для цепь управления Cable entry via the top для силовая цепь Relay output C/O для цепь управления Ammeter для силовая цепь Motor heating для силовая цепь Insulation monitoring для силовая цепь Control terminals для цепь управления Enclosure heating для силовая цепь Enclosure plinth для силовая цепь Door handle for main switch для силовая цепь External motor fan для силовая цепь
• Кадр передачи RTU для Modbus
• Кол-во адресов 1...127 для CANopen 1...247 для Modbus
• Количество дискретных входов 6
• Количество дискретных выходов 1
• Компенсация проскальзывания вала двигателя Регулируем. Может подавляться Автоматически при любой нагрузке Недоступно в режиме преобразования напряжение/частота (2 или 5 точек)
• Контур регулирования Настраиваемый ПИ регулятор
• Краткое имя устройства ATV61
• Линейный ток 93 A при 400 V AC 50/60Hz 3 фазы / 55 кВт
• Макс. коммутируемый ток 5 А при 250 V пер. ток вкл. резистивные нагрузка - cos phi = 1 (задаваем. релейная логика) 2 А при 30 В пост. ток вкл. индуктивн. нагрузка - L/R = 7 мс (задаваем. релейная логика) 2 А при 250 V пер. ток вкл. индуктивн. нагрузка - cos phi = 0,4 (задаваем. релейная логика) 5 А при 30 В пост. ток вкл. резистивные нагрузка - L/R = 0 мс (задаваем. релейная логика)
• Макс. переходной ток 128 A (продолжительность=60 с) при 400 V AC 50/60Hz 3 фазы
• Масса продукта 370 кг
• Минимальный коммутируемый ток 3 мА при 24 V пост. ток (задаваем. релейная логика)
• Назначение изделия Асинхронные электродвигатели Синхронные двигатели
• Непрерывный выходной ток 116 А, 2,5 кГц при 400 V AC 50/60Hz 3 фазы
• Номер аналогового входа 2
• Номер аналогового выхода 1
• Номинальн. частота коммутации 2,5 кГц
• Номинальное напряжение питания [us] 380...415 V (+/- 10 %)
• Объём охлаждающего воздуха 880 м³/ч
• Опциональная карта Коммуникационная карта для Modbus Plus Коммуникационная карта для Fipio Коммуникационная карта для Interbus-S Коммуникационная карта для Modbus TCP Коммуникационная карта для BACnet Коммуникационная карта для Profibus DP Encoder interface cards Коммуникационная карта для METASYS N2 Коммуникационная карта для Profibus DP V1 Коммуникационная карта для APOGEE FLN Коммуникационная карта для Modbus/Uni-Telway Платы управления системами насосов Коммуникационная карта для Ethernet/IP Коммуникационная карта для LonWorks Коммуникационная карта для DeviceNet Встроенная программируемая плата контроллера Extended I/O extension card Basic I/O extension card Коммуникационная карта для CC-Link
• Относительная влажность <= 95 %
• Переходная перегрузка по вращающему моменту 110 % номинального крутящего момента двигателя для 60 с
• Питание Внутреннее питание при 24 V пост. ток (21...27 В), 0...100 мА Внутреннее питание для регулировочного потенциометра при 10 V пост. ток (10...11 В), 0...10 мА Внешнее питание при 24 V пост. ток (19...30 В), 1 А, 30 Вт
• Полная мощность 64 kVA при 400 V AC 50/60Hz, 3 фазы 55 кВт
• Пределы напряжения питания 342...457 В
• Пределы частоты сети 47.5...63 Гц
• Предполагаемый линейный isc 100 кА с внешними предохранителями 5,5 кА без внешних предохранителей
• Программы ускорения и замедления S, U или по выбранный заказчиком Линейн., задается отдельно, от 0,01 до 9000 с
• Протокол порта обмена данными CANopen Modbus
• Профиль управления асинхронным электродвигателем Коэффициент энергосбережения Отношение напряжение/частота (2 или 5 точек) Управление вектором потока без датчика, стандартный
• Профиль управления синхронным двигателем Векторное управление без датчика, стандартный
• Рабочая высота над уровнем моря <= 1000 м без ухудшения номинальных значений 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
• Рабочая температура 40...50 °C with current derating of 1.8 % per °C 0...40 °C без ухудшения номинальных значений
• Разрешение по частоте 0,1 Гц для дисплейный блок 0,024/50 Гц для аналоговый вход
• Рекомендуемое сечение кабеля двигателя 3 x 50 мм²
• С маркировкой CE
• Семейство продуктов Altivar 61 Plus-LH
• Сертификация C-Tick GOST ATEX
• Сигнализация ЖК дисплейный блок - operation function, status and configuration - mounted in the front door
• Скорость передачи 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме 9600 bps, 19200 bps для Modbus на лицевой панели
• Сопротивление изоляции > 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты
• Состав комплекта Источник питания 24 В= Выключатель и быстродействующие предохранители Комплект для выносн. монтажа граф. дисплейн. терминала со степенью защиты IP65 Собранный корпус с разводкой Schneider Spacial SF Клеммы/шины для подключения двигателя Активный питающий преобразователь Чистый сетевой фильтр со встроенным фильтром ЭМС Управляющий трансформатор 230 В ~ Линейный дроссель Стандартный привод IP00 для ATV61HD55N4D
• Способ доступа Ведомый для CANopen
• Стандарты EN 61800-5-1 EN 61800-2 EN 61800-3 среда 2 категория C3 EN 60204-1
• Стиль сборки В компактном напольном шкафу
• Температура окружающего воздуха при хранении -25...70 °C
• Тип аналогового выхода Напряжение, задаваемое программным способом : (AO1) 0...10 V пост. ток - 470 Ом - время выборки: 1.5...2.5 мс - разрешение: 10 бит Ток, задаваемый программным способом : (AO1) 0...20 мА/4...20 мА - 500 Ом - время выборки: 1.5...2.5 мс - разрешение: 10 бит
• Тип дискретного входа Защищенный вход (PWR) 24 V пост. Тока (<= 30 V) - 1.5 кОм Устанавливаемый переключателем (LI6) 24 V пост. Тока (<= 30 V) , с уровень 1 ПЛК - 1.5 кОм - время выборки: 1.5...2.5 мс Программируемый (LI1...LI4) 24 V пост. Тока (<= 30 V) , с уровень 1 ПЛК - 3.5 кОм - время выборки: 1.5...2.5 мс
• Тип дискретного выхода Задаваем. релейная логика : (R1A, R1B, R1C) Н.О./Н.З. - 6.5...7.5 ms - 100000 циклы
• Тип дискретных входов Положительная логика (источник) (PWR) , 0...2 В (состояние 0), 17...30 В (состояние 1) Положительная логика (источник) (LI1...LI6) , 0...5 В (состояние 0), 11...30 В (состояние 1) Отрицательная логика («приемник») (LI1...LI6) , 16...30 В (состояние 0), 0...10 В (состояние 1)
• Тип защиты Защита от перегрева для привод Исчезновение фазы двигателя для двигатель Повышенное напряжение линии питания для привод От превышения предельной скорости для привод Тепловая защита для двигатель От исчезновения фазы на входе для привод Отключение питания для привод Перенапряжение на шине пост. тока для привод Сверхток между выходной фазой и землей для привод Короткое замыкание между фазами двигателя для привод Повышенное напряжение питания для привод
• Тип изделия или компонента Привод с регулируемой частотой вращения
• Тип смещения Нет импеданса для Modbus
• Торможение до остановки Регенерационным тормозом с активным выпрямителем
• Тормозной момент 120 % в течение 60 секунд 100 % непрерывная
• Точность момента +/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости
• Точность скорость +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента без обратной связи по сигналу скорости
• Уровень шума 76 dB
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех Встроенный
• Формат данных 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели
• Характеристики окружающей среды 3K3 без образования конденсата в соответствии с IEC 60721-3-3
• Цвет оболочки Светло-серый RAL 7035
• Частота коммутации 2...8 kHz регулируем. 2,5...8 кГц с понижающим коэффициентом
• Частота сети питания 50...60 Hz (- 5...5 %)
• Число фаз сети 3 фазы
• Электрическая прочность изоляции 3535 В постоянный ток между зажимами заземления и питания 5092 В постоянный ток между зажимами управления и питания
• Электрическое соединение Зажим - тип винта M6,connection capacity: 1 x 50 мм²,terminal(s): U/T1, V/T2, W/T3, cable entry:ввод снизу Зажим - тип винта M6,connection capacity: 1 x 95 мм²,terminal(s): L1/R, L2/S, L3/T, cable entry:ввод снизу Зажим,connection capacity: 2,5 мм² AWG 14,terminal(s): AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR, cable entry:ввод снизу
