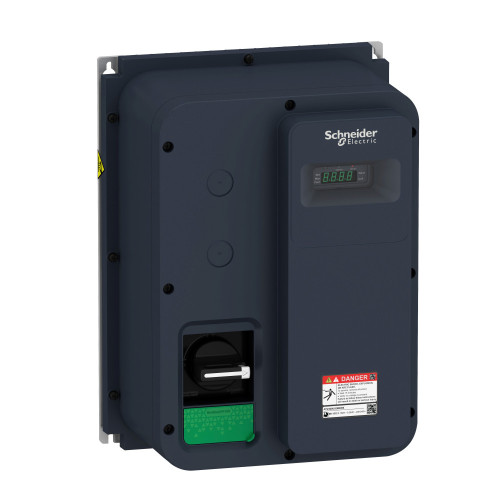

ПРЕОБР ЧАСТ ATV320 IP65 0.75 КВТ 240В 1Ф

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [us] номинальное напряжение сети 200...240 В - 15...10 %
• Виброустойчивость 1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
• Время обновления логический вход (DI1…DI6): 8 ms (+/- 0,7 мс) релейный выход (R1A, R1B, R1C): 2 ms релейный выход (R2A, R2C): 2 ms
• Выходная частота привода 0.1-599 Гц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон мощности 0.75...1.1 kW 0.75-1.1 кВт в 200-240 В 1 фаза
• Диапазон скоростей 1-100 для асинхронный электродвигатель в режиме без обратной связи
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Длительность выборки 2 мс (AI1, AI2, AI3) - аналоговый вход 2 мс (AQ1) - аналоговый выход
• Допустимый кратковременно выдерживаемый ток 1,5 x In в течение 60 с (тяжелые условия)
• Информация об исключениях по регламенту rohs да
• Кадр передачи RTU для Modbus последовательн.
• Кол-во адресов 1-127 для CANopen 1-247 для Modbus последовательн.
• Количество дискретных входов 7
• Количество дискретных выходов 3
• Компенсация проскальзывания вала двигателя автоматически при любой нагрузке регулируемый 0...300 % недоступно в режиме преобразования напряжение/частота (2 или 5 точек)
• Контур регулирования настраиваемый ПИД-регулятор
• Краткое название устройства ATV320
• Линейный ток 8.8 А в 200 В (тяжелые условия) 7.4 А в 240 В (тяжелые условия)
• Локальная индикация работа CANopen: 1 светодиод (зеленый) ошибка CANopen: 1 светодиод (красный) сбой привода: 1 светодиод (красный)
• Макс. коммутируемый ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 4 А в 30 В пост. ток релейный выход R1, R2 в индуктивн. загрузка, cos phi = 0.4 : 2 А в 250 В пер. ток релейный выход R1, R2 в индуктивн. загрузка, cos phi = 0.4 : 2 А в 30 В пост. ток релейный выход R2 в резистивные загрузка, cos phi = 1 : 5 А в 250 В пер. ток релейный выход R2 в резистивные загрузка, cos phi = 1 : 5 А в 30 В пост. ток
• Макс. переходной ток 7.2 А в течение 60 с (тяжелые условия)
• Минимальный коммутируемый ток релейный выход R1, R2: 5 мА в 24 В пост. ток
• Мощность двигателя, л.с. 1.0 лс для тяжелые условия
• Назначение продукта синхронные двигатели асинхронные электродвигатели
• Не содержит ртути да
• Непрерывный выходной ток 4.8 А в 4 kHz для тяжелые условия
• Номер аналогового входа 3
• Номер аналогового выхода 1
• Номинальн. частота коммутации 4 kHz
• Опциональная карта модуль соединения, шлейф CANopen RJ45 модуль соединения, CANopen SUB-D 9 модуль соединения, Открытый стиль CANopen клеммный блок модуль соединения, EtherCAT RJ45 модуль соединения, DeviceNet модуль соединения, Ethernet/IP модуль соединения, Profibus DP V1 модуль соединения, Profinet модуль соединения, Ethernet Powerlink
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Ошибка линеаризации AI1, AI2, AI3: +/- 0,2...0,5 % от максимального значения для аналоговый вход AQ1: +/- 0,3 % для аналоговый выход
• Переходная перегрузка по вращающему моменту 170-200 % номинального крутящего момента двигателя
• Питание внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %,
• Полная мощность 1.8 кВ·А в 240 В (тяжелые условия)
• Предполагаемый линейный isc 1 кА
• Программы ускорения и замедления линейный U S CUS переключение реле защиты от разгона acceleration/deceleration ramp adaptation acceleration/deceleration automatic stop with DC injection
• Протокол порта обмена данными Modbus последовательн. CANopen
• Профиль управления асинхронным электродвигателем отношение напряжения/частоты, 5 точки управление вектором потока без датчика, стандартный отношение напряжения/частоты - энергосбережение, квадратичная функция U/f flux vector control without sensor - Energy Saving отношение напряжения/частоты, 2 точки
• Профиль управления синхронным двигателем векторное управление без датчика
• Рабочая температура окружающей среды -10-40 °C без ухудшения номинальных значений 40-60 °C с понижающим коэффициентом
• Разрешение по частоте дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц
• Рассеиваемая мощность, вт с естественным охлаждением: 47.9 Вт в 200 В, частота переключения 4 kHz
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Серия продукта Altivar Machine ATV320
• Сертификаты CE ATEX NOM EAC RCM KC
• Скорость передачи 4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн. 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
• Сопротивление изоляции > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
• Специальная область применения продукта комплексные установки
• Способ доступа ведомый CANopen
• Стандарты EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
• Температура окружающей среды при хранении -25-70 °C
• Тип аналогового выхода AQ1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 10 бит AQ1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 10 бит
• Тип дискретного входа программируемый (приемник/источник) (DI1…DI4)24...30В пост. Тока, с уровень 1 ПЛК программируемый как импульсный вход 20 тыс. имп./с (DI5)24...30В пост. Тока, с уровень 1 ПЛК датчик PTC, конфигурируемый с помощью переключателя (DI6)24...30В пост. Тока безопасное выключение крутящего момента (STO)24...30В пост. Тока - 1500 Ом
• Тип дискретного выхода задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы задаваем. релейная логика: (R2A, R2B) нет - 100000 циклы логический: (LO)
• Тип дискретных входов отрицательная логика («приемник») (DI1…DI6), > 19 В (состояние 0), < 13 В (состояние 1) положительная логика (источник) (DI1…DI6), < 5 В (состояние 0), > 11 В (состояние 1)
• Тип защиты исчезновение фазы на входе: привод сверхток между выходной фазой и землей: привод защита от перегрева: привод короткое замыкание между фазами двигателя: привод тепловая защита: привод
• Тип охлаждения безвентиляторный
• Тип продукта привод с регулируемой частотой вращения
• Тип смещения нет импеданса для Modbus последовательн.
• Торможение до остановки подачей пост. тока
• Точность +/- 0,2 % AI1, AI2, AI3 для температуры -10...60 °C аналоговый вход +/- 0,5 % AI1, AI2, AI3 для температуры 25 °C аналоговый вход +/- 1 % AQ1 для температуры 25 °C аналоговый выход +/- 2 % AQ1 для температуры -10...60 °C аналоговый выход
• Точность момента +/- 15 %
• Точность скорость +/- 10 % номинального проскальзывания 0,2 Tn ... Tn
• Уровень шума 0.0 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus serial/CANopen
• Фильтр помех Класс C2 с интегрированным фильтром ЭМС
• Форма привода enclosed
• Формат данных 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
• Функция защиты STO (безопасное выключение крутящего момента) SIL 3 SLS (безопасная ограниченная скорость ) SS1 (безопасная остановка 1) SMS (safe maximum speed) GDL (guard door locking)
• Характеристики окружающей среды стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S2 в соответствии с EN/IEC 60721-3-3
• Частота коммутации 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 1 фаза
• Электрическое соединение винтовой зажим, зажимная способность: 0,5...1,5 мм², AWG 20...AWG 16 (управление) винтовой зажим, зажимная способность: 4...6 мм², AWG 12…AWG 10 (двигатель/тормозной резистор) винтовой зажим, зажимная способность: 4...6 мм², AWG 12…AWG 10 (блок питания)
• Электромагнитная совместимость невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6 испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11
