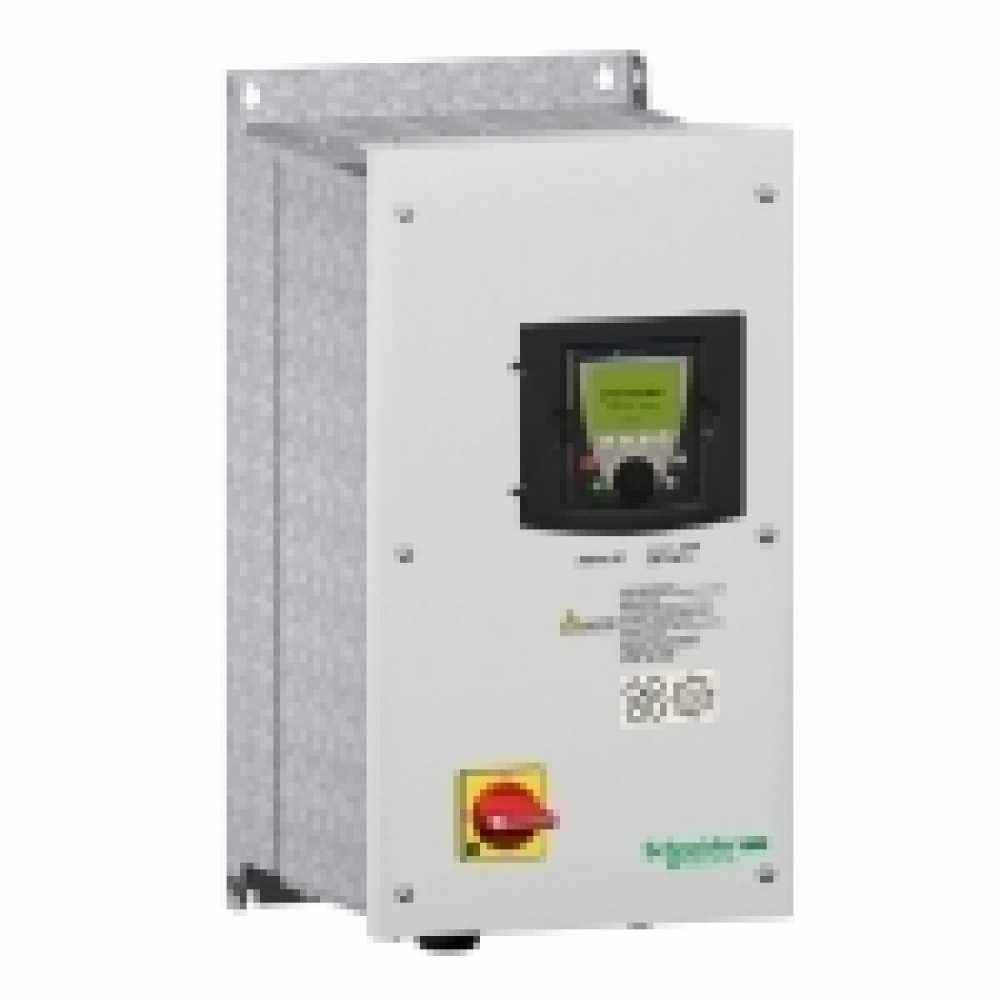

ПРЕОБР. ЧАСТ ATV61 2,2КВТ 480В ЭМС IP54

Характеристики

• [us] номинальное напряжение сети 380...480 В - 15...10 %
• Виброустойчивость 1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
• Выходная частота привода 0.5-500 Гц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон скоростей 1-100 в режиме замкнутого контура без обратной связи по сигналу скорости
• Длительность выборки 2 мс +/- 0,5 мс (AI1-/Al1+) - аналоговый вход 2 мс +/- 0,5 мс (Al2) - аналоговый вход 2 мс +/- 0,5 мс (AO1) - аналоговый выход 2 мс +/- 0,5 мс (LI1...LI5) - дискретный вход 2 мс +/- 0,5 мс (LI6)если сконфигурирован как логический вход - дискретный вход
• Кадр передачи RTU для Modbus
• Кол-во адресов 1-127 для CANopen 1-247 для Modbus
• Количество дискретных входов 7
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигателя регулируем. может подавляться автоматически при любой нагрузке недоступно в режиме преобразования напряжение/частота (2 или 5 точек)
• Контур регулирования ПИ регулятор частоты
• Линейный ток 5 А в 380 В 4.1 А в 480 В
• Локальная индикация напряжение привода: 1 светодиод (красный)
• Макс. коммутируемый ток 2 А в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (R1, R2) 2 А в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (R1, R2) 5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (R1, R2) 5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (R1, R2)
• Макс. переходной ток 5.6 А для 60 с
• Минимальный коммутируемый ток 3 мА в 24 В пост. ток для задаваем. релейная логика
• Момент затяжки 0.6 Н-м (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) 2.1 Н-м, 18,3 фунт•дюйм (L1/R, L2/S, L3/T) 1.4 Н-м, 12,3 фунт•дюйм (U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
• Мощность двигателя, л.с. 3 лс
• Назначение продукта синхронные двигатели асинхронные электродвигатели
• Наименование компонента ATV61
• Непрерывный выходной ток 4.8 А в 8 kHz, 460 В 5.1 А в 8 kHz, 380 В
• Номер аналогового входа 2
• Номер аналогового выхода 1
• Номинальн. частота коммутации 8 kHz
• Опциональная карта коммуникационная карта для APOGEE FLN коммуникационная карта для LonWorks коммуникационная карта для METASYS N2 коммуникационная карта для Modbus Plus коммуникационная карта для Modbus TCP коммуникационная карта для Modbus/Uni-Telway платы управления системами насосов коммуникационная карта для Profibus DP коммуникационная карта для Profibus DP V1 коммуникационная карта для BACnet коммуникационная карта для CC-Link встроенная программируемая плата контроллера коммуникационная карта для DeviceNet коммуникационная карта для Ethernet/IP коммуникационная карта для Fipio плата расширения вв/выв. коммуникационная карта для Interbus-S
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Ошибка линеаризации +/- 0,15 % макс. значения (AI1-/Al1+) +/- 0,15 % макс. значения (AI2) +/- 0,2 % (AO1)
• Переходная перегрузка по вращающему моменту 130-130 % номинального крутящего момента двигателя +/- 10 % для 60 с
• Питание внутреннее питание: 24 В пост. ток (21-27 В),
• Полная мощность 3.3 кВ·А в 380 В
• Пределы напряжения питания 323-528 В
• Пределы частоты сети 47.5-63 Гц
• Предполагаемый линейный isc 5 кА
• Программы ускорения и замедления S, U или по выбранный заказчиком авт. изменение наклона х-ки резистором при превышении тормозной способности линейн., задается отдельно, от 0,01 до 9000 с
• Протокол порта обмена данными CANopen Modbus
• Профиль управления асинхронным электродвигателем отношение напряжения/частоты - энергосбережение, квадратичная функция U/f отношение напряжения/частоты, 2 точки отношение напряжения/частоты, 5 точки управление вектором потока без датчика, стандартный
• Профиль управления синхронным двигателем векторное управление без датчика, стандартный
• Рабочая температура окружающей среды -10-40 °C (без ухудшения номинальных значений) -10-50 °C (с понижающим коэффициентом)
• Разрешение по частоте аналоговый вход: 0,024/50 Гц дисплейный блок: 0,1 Гц
• Серия продукта Altivar 61
• Сертификаты NOM 117 UL ГОСТ C-Tick CSA DNV
• Скорость передачи 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме 9600 bps, 19200 bps для Modbus на лицевой панели 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
• Сопротивление изоляции > 1 мОм 500 В пост. тока отн. земли в течение 1 минуты
• Специальная область применения продукта насосное и вентиляционное оборудование
• Способ доступа ведомый CANopen
• Стандарты EN 61800-3 среда 1 категория C2 EN 61800-3 среда 2 категория C2 EN 55011 класс A группа 1 МЭК 60721-3-3 класс 3C1 EN/IEC 61800-3 UL тип 12 EN/IEC 61800-5-1 МЭК 60721-3-3 класс 3S2
• Стиль сборки закрытого исполнения с выключателем-разъединителем Vario
• Температура окружающей среды при хранении -25-70 °C
• Тип аналогового выхода AO1 логический выход, конфигурируемый программным способом 10 V, 20-20 мА AO1 ток, задаваемый программным способом, диапазон аналогового выхода 0...20 mA, полное сопротивление: 500 Ом, разрешение 10 бит AO1 напряжение, задаваемое программным способом, диапазон аналогового выхода 0...10 V пост. ток, полное сопротивление: 470 Ом, разрешение 10 бит
• Тип дискретного входа программируемый (LI1...LI5)24 V пост. Тока (
• Тип дискретного выхода задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы задаваем. релейная логика: (R2A, R2B) нет - 100000 циклы
• Тип дискретных входов отрицательная логика («приемник») (LI1...LI5), > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (LI1...LI5), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (LI6)если сконфигурирован как логический вход, > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (LI6)если сконфигурирован как логический вход, < 5 В (состояние 0), > 11 В (состояние 1)
• Тип защиты от превышения предельной скорости: привод отключение питания: привод короткое замыкание между фазами двигателя: привод тепловая защита: привод исчезновение фазы двигателя: двигатель отключение питания: двигатель тепловая защита: двигатель от исчезновения фазы на входе: привод откл. в цепи управления: привод исчезновение фазы на входе: привод повышенное напряжение линии питания: привод повышенное напряжение питания: привод сверхток между выходной фазой и землей: привод защита от перегрева: привод перенапряжение на шине пост. тока: привод
• Тип продукта привод с регулируемой частотой вращения
• Тип смещения нет импеданса для Modbus
• Торможение до остановки подачей пост. тока
• Точность +/- 0,6 % (AI1-/Al1+) для изменения температуры 60 °C +/- 0,6 % (AI2) для изменения температуры 60 °C +/- 0,6 % (AO1) для изменения температуры 60 °C
• Точность момента +/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости
• Точность скорость +/- 10 % номинального проскальзывания 0,2 Tn ... Tn без обратной связи по сигналу скорости
• Уровень шума 43 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех Класс C2 с интегрированным фильтром ЭМС
• Формат данных 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме
• Частота коммутации 2...16 kHz регулируем. 8...16 kHz с понижающим коэффициентом
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 3 фазы
• Электрическая прочность изоляции 3535 В постоянный ток между зажимами заземления и питания 5092 В постоянный ток между зажимами управления и питания
• Электрическое соединение зажим 2,5 мм² / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) зажим 6 mm² / AWG 8 (U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) зажим 10 mm² / AWG 6 (L1/R, L2/S, L3/T)
• Электромагнитная совместимость невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6 испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11
