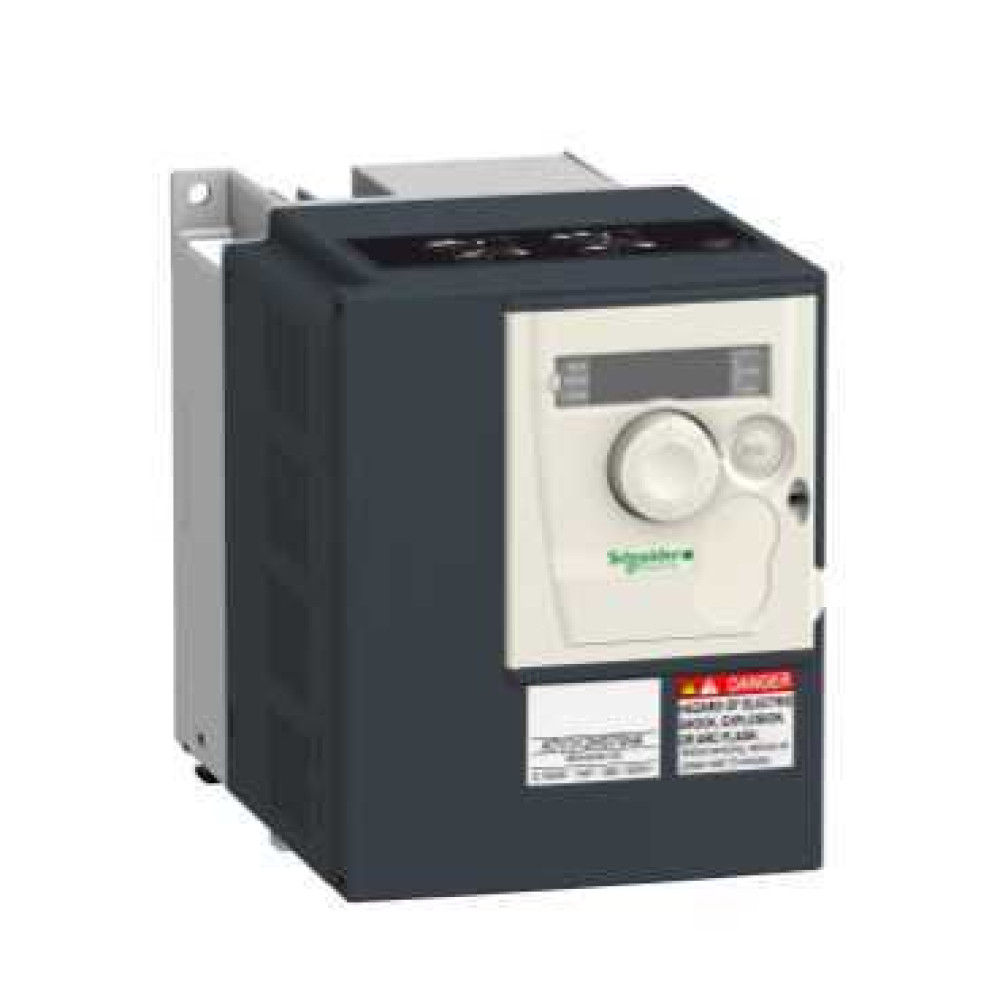

ПРЕОБР ЧАСТОТЫ ATV312 1.1КВТ 500В 3Ф БК

Характеристики

• [us] номинальное напряжение сети 380...500 В - 15...10 %
• Вес нетто 1.8 кг
• Виброустойчивость 1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
• Выходная частота 0-500 Гц
• Диапазон скоростей 1-50
• Защитное исполнение TC
• Кадр передачи RTU
• Кол-во адресов 1-127 для CANopen 1-247 для Modbus
• Кол-во приводов 127 для CANopen 31 для Modbus
• Компенсация проскальзывания вала двигател подавляемый регулируем. автоматически при любой нагрузке
• Контур регулирования ПИ регулятор частоты
• Линейный ток 4.9 А в 380 В, Isc = 5 кА 3.7 А в 500 В
• Локальная индикация напряжение привода: 1 светодиод (красный) состояние шины CANopen: четыре 7-сегментных дисплея
• Макс. переходной ток 4.5 А для 60 с
• Момент затяжки L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 1.2-1.2 Н·м
• Мощность двигателя, л.с. 1.5 лс
• Назначение продукта асинхронные электродвигатели
• Наименование компонента ATV312
• Непрерывный выходной ток 3 А в 4 kHz
• Номинальн. частота коммутации 4 кГц
• Опциональная карта коммуникационная карта для шлейф CANopen коммуникационная карта для DeviceNet коммуникационная карта для Fipio коммуникационная карта для Modbus TCP коммуникационная карта для Profibus DP
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Переходная перегрузка по вращающему момент 170-200 % номинального крутящего момента двигателя
• Питание внутреннее питание для логических входов: 19...30 В в
• Полная мощность 3.2 кВ·А
• Постоянная времени 5 мс для изменения опорного значения
• Пределы напряжения питания 323-550 В
• Предполагаемый линейный isc 5 кА
• Программы ускорения и замедления S, U или по выбранный заказчиком линейн., задается отдельно, от 0,1 до 999,9 с
• Протокол обмена данными CANopen Modbus
• Профиль управления асинхронным электродви бессенсорное векторное управление двигателем с помощ заводская настройка: постоянный момент
• Рабочая температура окружающей среды -10-50 °C Без ухудшения номинальных значений (с защитной крышкой сверху привода) -10-60 °C с понижающим коэффициентом (без защитной крышки сверху привода)
• Разрешение по частоте аналоговый вход: 0,1...100 Гц дисплейный блок: 0,1 Гц
• Рассеиваемая мощность, вт 48 Вт при номинальной нагрузке
• Серия Altivar 312
• Сертификаты DNV ГОСТ NOM C-Tick CSA UL
• Скорость передачи 10, 20, 50, 125, 250, 500 Кбит/с или 1 Мбит/с для CANopen 4800, 9600 или 19200 бит/с для Modbus
• Сопротивление изоляции >= 500 мОм 500 В пост. тока в течение 1 минуты
• Специальная область применения продукта простая машина
• Стандарты IEC 61800-5-1 IEC 61800-3
• Стиль сборки с радиатором
• Температура окружающей среды при хранении -25-70 °C
• Тип защиты исчезновение фазы на входе: привод цепи защиты от повышенного и пониженного напряжения л: привод функция защиты от значительного уменьшения напряжени: привод исчезновения фаз двигателя: привод сверхток между выходной фазой и землей (только при вкл: привод защита от перегрева: привод короткое замыкание между фазами двигателя: привод тепловая защита: двигатель
• Тип продукта Преобразователь частоты
• Торможение до остановки при помощи прикладывания постоянного тока
• Тормозной момент 150 % в течение 60 с с тормозным резистором 100 % с тормозным резистором постоянно 150 % без тормозного резистора
• Физический интерфейс RS485 многоточечная последовательная линия
• Фильтр помех встроен
• Частота коммутации 2...16 kHz регулируем.
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 3 фазы
• Электрическая прочность изоляции 2410 В Постоянный ток между зажимами заземления и питания 3400 В Переменный ток между зажимами управления и питания
• Электрическое соединение L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- зажим 5-5 мм² AWG 10
• Электромагнитная совместимость невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мк уровень 3 в соответствии с МЭК 61000-4-5 испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3
