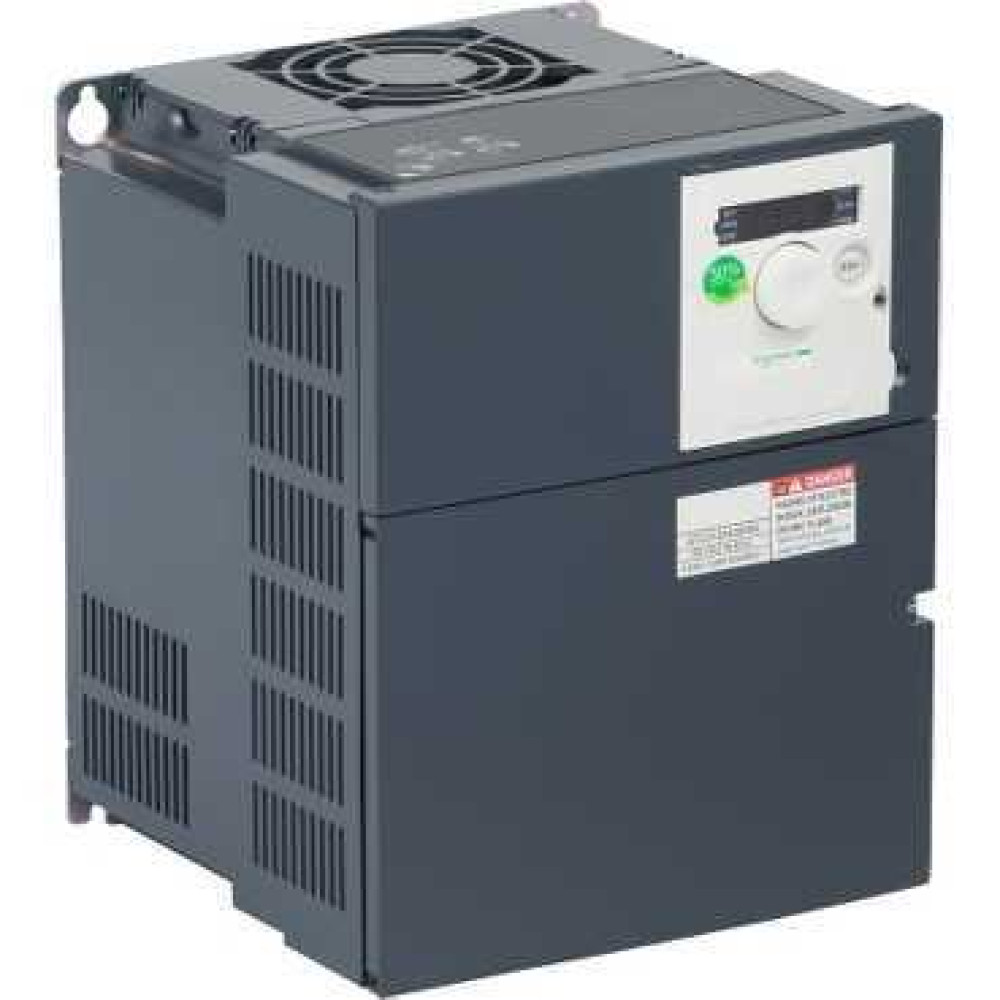

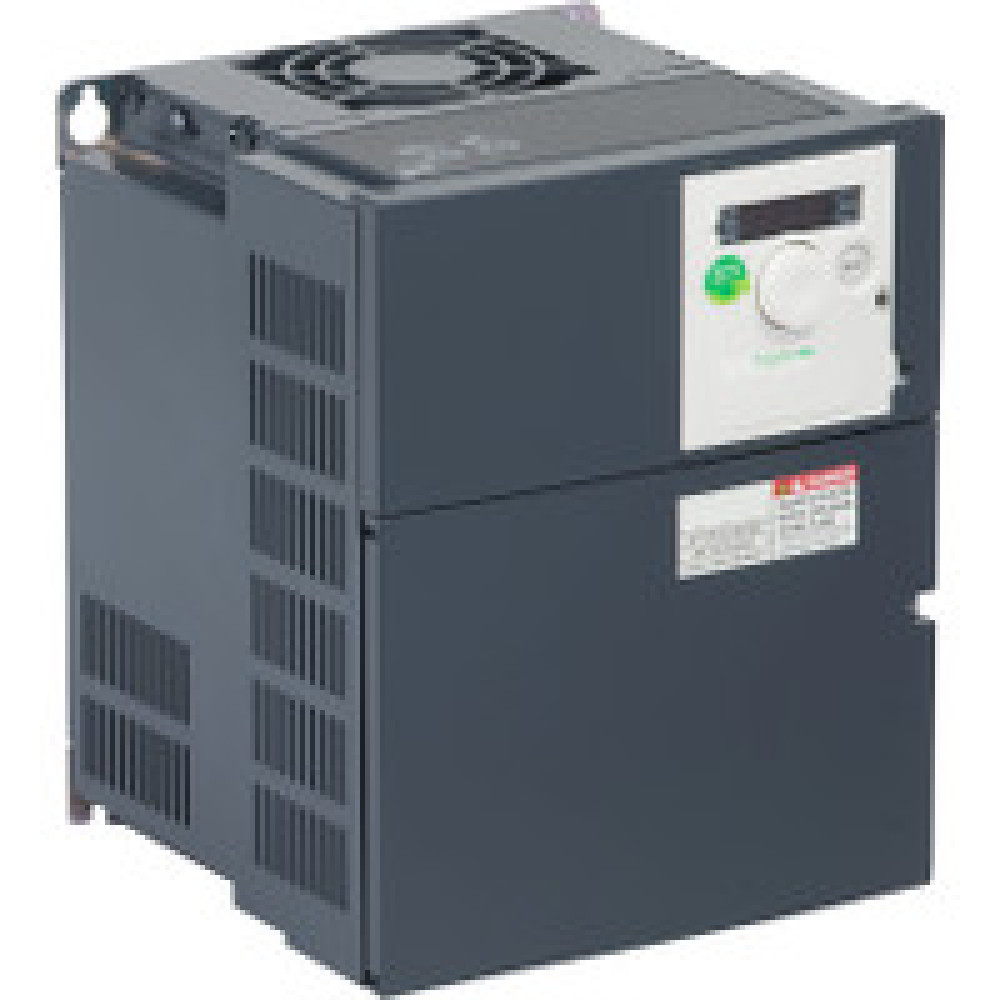

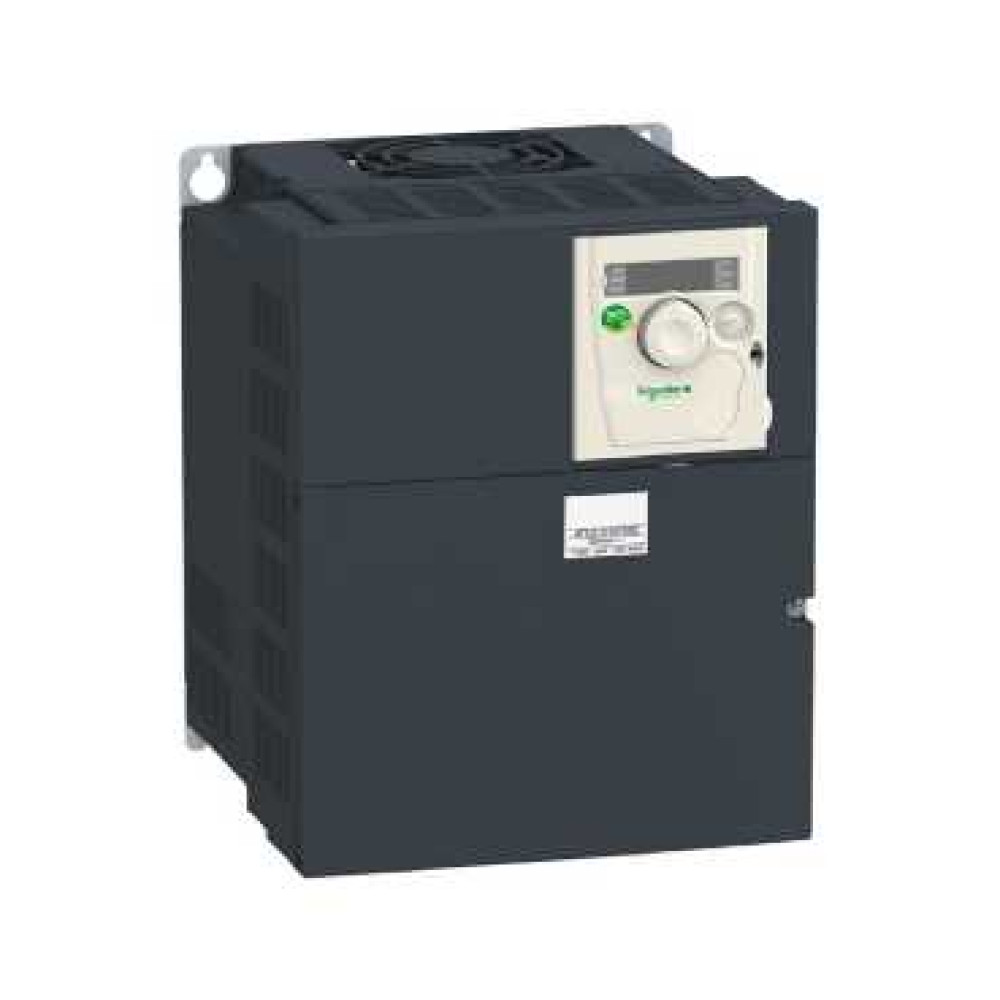

ПРЕОБР ЧАСТОТЫ ATV312 5,5КВТ 600В 3Ф

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [us] номинальное напряжение сети 525...600 В - 15...10 %
• Виброустойчивость 1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
• Время срабатывания AOV, AOC 8 ms для аналоговый R1A, R1B, R1C, R2A, R2B 8 ms для дискретный
• Выходная частота 0-500 кГц
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Диапазон скоростей 18264
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Длительность выборки AI1, AI2, AI3: 8 мс аналоговых входа LI1...LI6: 4 мс дискретный
• Защитное исполнение TC
• Информация об исключениях по регламенту rohs да
• Кадр передачи RTU
• Кол-во адресов 1-127 для CANopen 1-247 для Modbus
• Кол-во приводов 127 для CANopen 31 для Modbus
• Количество дискретных входов 6
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигателя автоматически при любой нагрузке регулируем. подавляемый
• Контур регулирования ПИ регулятор частоты
• Линейный ток 16.2 А в 525 В, Isc = 22 кА 14.1 А в 600 В
• Локальная индикация напряжение привода: 1 светодиод (красный) состояние шины CANopen: четыре 7-сегментных дисплея
• Макс. коммутируемый ток R1-R2: 2 А в 250 В пер. ток индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс R1-R2: 2 А в 30 В пост. ток индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс R1-R2: 5 А в 250 В пер. ток резистивные загрузка, cos phi = 1 и L/R = 0 мс R1-R2: 5 А в 30 В пост. ток резистивные загрузка, cos phi = 1 и L/R = 0 мс
• Макс. переходной ток 13.5 А для 60 с
• Минимальный коммутируемый ток R1-R2 10 мА в 5 В пост. ток
• Момент затяжки Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0.6-0.6 Н-м L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 2.5-2.5 Н-м
• Мощность двигателя, л.с. 7.5 лс
• Назначение продукта асинхронные электродвигатели
• Наименование компонента ATV312
• Не содержит ртути да
• Непрерывный выходной ток 9 А в 4 kHz
• Номер аналогового входа 3
• Номер аналогового выхода 1
• Номинальн. частота коммутации 4 kHz
• Опциональная карта коммуникационная карта для шлейф CANopen коммуникационная карта для DeviceNet коммуникационная карта для Fipio коммуникационная карта для Modbus TCP коммуникационная карта для Profibus DP
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Ошибка линеаризации +/- 0,2 % для выход
• Переходная перегрузка по вращающему моменту 170-200 % номинального крутящего момента двигателя
• Питание внутреннее питание для логических входов: 19...30 В в
• Полная мощность 15 кВ·А
• Постоянная времени 5 мс для изменения опорного значения
• Пределы напряжения питания 446.25-660 В
• Предполагаемый линейный isc 22 кА
• Программы ускорения и замедления S, U или по выбранный заказчиком линейн., задается отдельно, от 0,1 до 999,9 с
• Протокол порта обмена данными CANopen Modbus
• Профиль кругооборота ENVEOLI100203EN
• Профиль управления асинхронным электродвигателем заводская настройка: постоянный момент бессенсорное векторное управление двигателем с помощью сигнала ШИМ
• Рабочая температура окружающей среды -10-50 °C без ухудшения номинальных значений (с защитной крышкой сверху привода) -10-60 °C с понижающим коэффициентом (без защитной крышки сверху привода)
• Разрешение по частоте аналоговый вход: 0,1...100 Гц дисплейный блок: 0,1 Гц
• Рассеиваемая мощность, вт 133 Вт при номинальной нагрузке
• Регламент reach Содержание особо опасных веществ превышает пороговую величину
• Регламент rohs китая X
• Серия продукта Altivar 312
• Сертификаты DNV CSA C-Tick ГОСТ NOM UL
• Скорость передачи 10, 20, 50, 125, 250, 500 Кбит/с или 1 Мбит/с для CANopen 4800, 9600 или 19200 бит/с для Modbus
• Сопротивление изоляции >= 500 мОм 500 В пост. тока в течение 1 минуты
• Специальная область применения продукта простая машина
• Стандарты IEC 61800-3 IEC 61800-5-1
• Статус устойчивого продукта Грин Премиум продукция
• Стиль сборки с радиатором
• Температура окружающей среды при хранении -25-70 °C
• Тип аналогового выхода AOC задаваемый ток: 0...20 mA, полное сопротивление: 800 Ом, разрешение: 8 бит AOV задаваем. напряжение: 0...10 V, полное сопротивление: 470 Ом, разрешение: 8 бит
• Тип дискретного входа LI1...LI6) программируемый в 24 V, 0-100 мА для PLC, полное сопротивление: 3500 Ом
• Тип дискретного выхода задаваем. релейная логика: (R1A, R1B, R1C) 1 Н.О. + 1 Н.З. - 100000 циклы задаваем. релейная логика: (R2A, R2B) Н.З. - 100000 циклы
• Тип дискретных входов логический вход не подсоединен (LI1...LI4), < 13 В (состояние 1) отрицательная логика («источник») (LI1...LI6), > 19 В (состояние 0) положительная логика (источник) (LI1...LI6), < 5 В (состояние 0), > 11 В (состояние 1)
• Тип защиты исчезновение фазы на входе: привод цепи защиты от повышенного и пониженного напряжения линии питания: привод функция защиты от значительного уменьшения напряжения 3-фазного питания: привод исчезновения фаз двигателя: привод сверхток между выходной фазой и землей (только при включенном питании): привод защита от перегрева: привод короткое замыкание между фазами двигателя: привод тепловая защита: двигатель
• Тип продукта привод с регулируемой частотой вращения
• Торможение до остановки подачей пост. тока
• Тормозной момент 150 % в течение 60 с с тормозным резистором 100 % с тормозным резистором постоянно 150 % без тормозного резистора
• Физический интерфейс RS485 многоточечная последовательная линия
• Фильтр помех без фильтра помех
• Частота коммутации 2...16 kHz регулируем.
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 3 фазы
• Экологическая отчетнсть ENVPEP110706EN
• Электрическая прочность изоляции 2550 В постоянный ток между зажимами заземления и питания 3600 В переменный ток между зажимами управления и питания
• Электрическое соединение Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 зажим 2.5-2.5 мм² AWG 14 L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- зажим 16-16 мм² AWG 6
• Электромагнитная совместимость невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3
