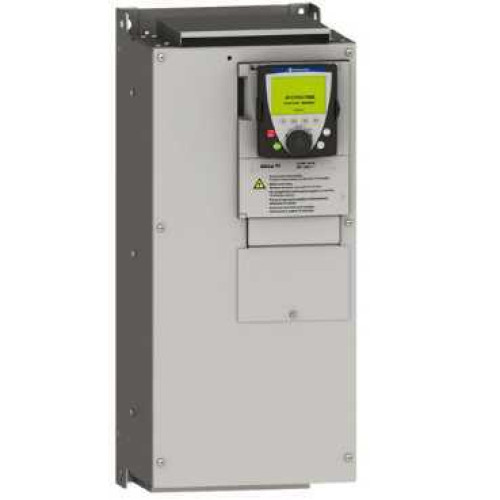

ПРЕОБР ЧАСТОТЫ ATV61 0,75КВТ 500В IP20

Характеристики

• Cтепень защиты ip IP54 на нижней части в соответствии с EN/IEC 60529 IP21 в соответствии с EN/IEC 60529 IP54 на нижней части в соответствии с EN/IEC 61800-5-1 IP21 в соответствии с EN/IEC 61800-5-1 IP41 на верхней части в соответствии с EN/IEC 60529 IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 60529 IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 61800-5-1 IP41 на верхней части в соответствии с EN/IEC 61800-5-1
• Вариант Без дистанционного графического терминала
• Виброустойчивость 1,5 мм размах (f = 3...13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (f = 13...200 Гц) в соответствии с EN/IEC 60068-2-6
• Время отклика R1A, R1B, R1C <= 7 ms, допуск +/- 0,5 мс R2A, R2B <= 7 ms, допуск +/- 0,5 мс <= 100 мс для STO (останов двигателя при превыш. допустимого вращ. момента)
• Выходная частота привода 0.1...599 Гц
• Выходное напряжение <= напряжение питания
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон скоростей 1...100 в режиме замкнутого контура без обратной связи по сигналу скорости
• Длительность выборки Аналоговый вход Al2 2 мс, +/- 0,5 мс Дискретный вход LI1...LI5 2 мс, +/- 0,5 мс Аналоговый выход AO1 2 мс, +/- 0,5 мс Аналоговый вход AI1-/Al1+ 2 мс, +/- 0,5 мс Дискретный вход LI6 (если сконфигурирован как логический вход) 2 мс, +/- 0,5 мс
• Информация о ремонтопригодности Подлежит ремонту
• Кадр передачи RTU для Modbus
• Кол-во адресов 1...247 для Modbus 1...127 для CANopen
• Количество дискретных входов 7
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигателя Может подавляться Автоматически при любой нагрузке Недоступно в режиме преобразования напряжение/частота (2 или 5 точек) Регулируем.
• Контур регулирования ПИ регулятор частоты
• Линейный ток 3 А для 480 В 3 фазы 0.75 кВт / 1 лс 3.7 А для 380 V 3 фазы 0.75 кВт / 1 лс
• Макс. коммутируемый ток R1, R2 вкл. индуктивн. нагрузка, 2 А при 30 V пост. ток, cos phi = 0,4, L/R = 7 мс R1, R2 вкл. резистивные нагрузка, 5 А при 30 V пост. ток, cos phi = 1, L/R = 0 мс R1, R2 вкл. резистивные нагрузка, 5 А при 250 V пер. ток, cos phi = 1, L/R = 0 мс R1, R2 вкл. индуктивн. нагрузка, 2 А при 250 V пер. ток, cos phi = 0,4, L/R = 7 мс
• Макс. переходной ток 2.7 А для 60 с 3 фазы
• Масса продукта 3 кг
• Минимальный коммутируемый ток Задаваем. релейная логика 3 мА при 24 В пост. ток
• Момент затяжки L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 1.4 Н-м / 12,3 фунт•дюйм AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 Н-м
• Мощность двигателя, л.с. 1 лс 3 фазы при 380...480 В
• Назначение изделия Синхронные двигатели Асинхронные электродвигатели
• Наименование компонента ATV61
• Непрерывный выходной ток 2.1 А при 12 kHz, 460 V 3 фазы 2.3 А при 12 kHz, 380 V 3 фазы
• Номер аналогового входа 2
• Номер аналогового выхода 1
• Номинальн. частота коммутации 12 kHz
• Номинальное напряжение питания [us] 380...480 test3 (- 15...10 %)
• Опциональная карта Fipio коммуникационная карта Modbus/Uni-Telway коммуникационная карта APOGEE FLN коммуникационная карта DeviceNet коммуникационная карта Встроенная программируемая плата контроллера Interbus-S коммуникационная карта BACnet коммуникационная карта Profibus DP V1 коммуникационная карта Платы управления системами насосов Плата расширения вв/выв. METASYS N2 коммуникационная карта Ethernet/IP коммуникационная карта CC-Link коммуникационная карта Modbus Plus коммуникационная карта Modbus TCP коммуникационная карта Profibus DP коммуникационная карта LonWorks коммуникационная карта
• Относительная влажность 5...95 % без падения капель воды в соответствии с IEC 60068-2-3 5...95 % без образования конденсата в соответствии с IEC 60068-2-3
• Ошибка линеаризации AO1 +/- 0,2 % AI1-/Al1+ +/- 0,15 % макс. значения AI2 +/- 0,15 % макс. значения
• Переходная перегрузка по вращающему моменту 130 % номинального крутящего момента двигателя, +/- 10 % для 60 с
• Питание Внутреннее питание 24 В пост. ток (21...27 В), <= 200 мА для защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) 10,5 В пост. ток +/- 5 %, <= 10 мА для защита от перегрузки и короткого замыкания Внешнее питание 24 В пост. ток (19...30 В), 30 Вт
• Полная мощность 2.4 кВ·А для 380 V 3 фазы 0.75 кВт / 1 лс
• Пределы напряжения питания 323...528 В
• Пределы частоты сети 47.5...63 Гц
• Предполагаемый линейный isc 5 кА 3 фазы
• Применение изделия Насосное и вентиляционное оборудование
• Программы ускорения и замедления S, U или по выбранный заказчиком Линейн., задается отдельно, от 0,01 до 9000 с Авт. изменение наклона х-ки резистором при превышении тормозной способности
• Протокол порта обмена данными CANopen Modbus
• Профиль управления асинхронным электродвигателем Управление вектором потока без датчика, стандартный Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f Отношение напряжения/частоты, 5 точки Отношение напряжения/частоты, 2 точки
• Профиль управления синхронным двигателем Векторное управление без датчика, стандартный
• Рабочая высота над уровнем моря 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м <= 1000 м без ухудшения номинальных значений
• Рабочая температура 50...60 °C с понижающим коэффициентом -10...50 °C без ухудшения номинальных значений
• Разрешение по частоте Дисплейный блок 0,1 Гц Аналоговый вход 0,024/50 Гц
• С маркировкой CE
• Семейство продуктов Altivar 61
• Сертификация DNV NOM 117 C-Tick GOST UL CSA
• Сигнализация 1 светодиод красный присутствие напряжение привода
• Скорость передачи 9600 bps, 19200 bps для Modbus на лицевой панели 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме
• Сопротивление изоляции > 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты
• Способ доступа Ведомый для CANopen
• Стандарты EN/IEC 61800-3 EN 61800-3 среда 2 категория C2 МЭК 60721-3-3 класс 3S2 EN 55011 класс A группа 1 EN 61800-3 среда 1 категория C2 UL тип 1 МЭК 60721-3-3 класс 3C1 EN/IEC 61800-5-1
• Стиль сборки С радиатором
• Температура окружающего воздуха при хранении -25...70 °C
• Тип аналогового выхода AO1 логический выход, конфигурируемый программным способом 10 V, <= 20 мА AO1 ток, задаваемый программным способом, диапазон аналогового выхода 0...20 mA, полное сопротивление 500 Ом, разрешение 10 бит AO1 напряжение, задаваемое программным способом, диапазон аналогового выхода 0...10 V пост. ток, полное сопротивление 470 Ом, разрешение 10 бит
• Тип дискретного входа (PWR) защищенный вход, 24 V пост. Тока, пределы напряжения <= 30 V, полное сопротивление 1500 Ом (LI1...LI5) программируемый, 24 V пост. Тока, пределы напряжения <= 30 V, с уровень 1 ПЛК, полное сопротивление 3500 Ом (LI6) датчик PTC, конфигурируемый с помощью переключателя, 0...6, полное сопротивление 1500 Ом (LI6) устанавливаемый переключателем, 24 V пост. Тока, пределы напряжения <= 30 V, с уровень 1 ПЛК, полное сопротивление 3500 Ом
• Тип дискретного выхода (R2A, R2B) задаваем. релейная логика нет, электрическая устойчивость 100000 циклы (R1A, R1B, R1C) задаваем. релейная логика Н.О./Н.З., электрическая устойчивость 100000 циклы
• Тип дискретных входов LI1...LI5 отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1) LI6 (если сконфигурирован как логический вход) положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 1) LI6 (если сконфигурирован как логический вход) отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1) LI1...LI5 положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 1)
• Тип защиты Привод повышенное напряжение питания Привод защита от перегрева Привод тепловая защита Привод сверхток между выходной фазой и землей Привод от превышения предельной скорости Двигатель исчезновение фазы двигателя Привод короткое замыкание между фазами двигателя Двигатель отключение питания Привод исчезновение фазы на входе Двигатель тепловая защита Привод откл. в цепи управления Привод повышенное напряжение линии питания Привод перенапряжение на шине пост. тока Привод отключение питания Привод от исчезновения фазы на входе
• Тип изделия или компонента Привод с регулируемой частотой вращения
• Тип смещения Нет импеданса для Modbus
• Торможение до остановки Подачей пост. тока
• Тормозной момент 30 % без тормозного резистора <= 125 % с тормозным резистором
• Точность AI2 +/- 0,6 % для изменения температуры 60 °C AO1 +/- 1 % для изменения температуры 60 °C AI1-/Al1+ +/- 0,6 % для изменения температуры 60 °C
• Точность момента +/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости
• Точность скорость +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента без обратной связи по сигналу скорости
• Уровень шума 43 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех Класс C2 с интегрированным фильтром ЭМС
• Формат данных 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели
• Частота коммутации 12...16 kHz с понижающим коэффициентом 1...16 kHz регулируем.
• Частота сети питания 50...60 Hz (- 5...5 %)
• Число фаз сети 3 фазы
• Электрическая прочность изоляции 3535 В постоянный ток между зажимами заземления и питания 5092 В постоянный ток между зажимами управления и питания
• Электрическое соединение L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB зажим 6 mm² / AWG 8 AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR зажим 2,5 мм² / AWG 14
• Электромагнитная совместимость Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4
