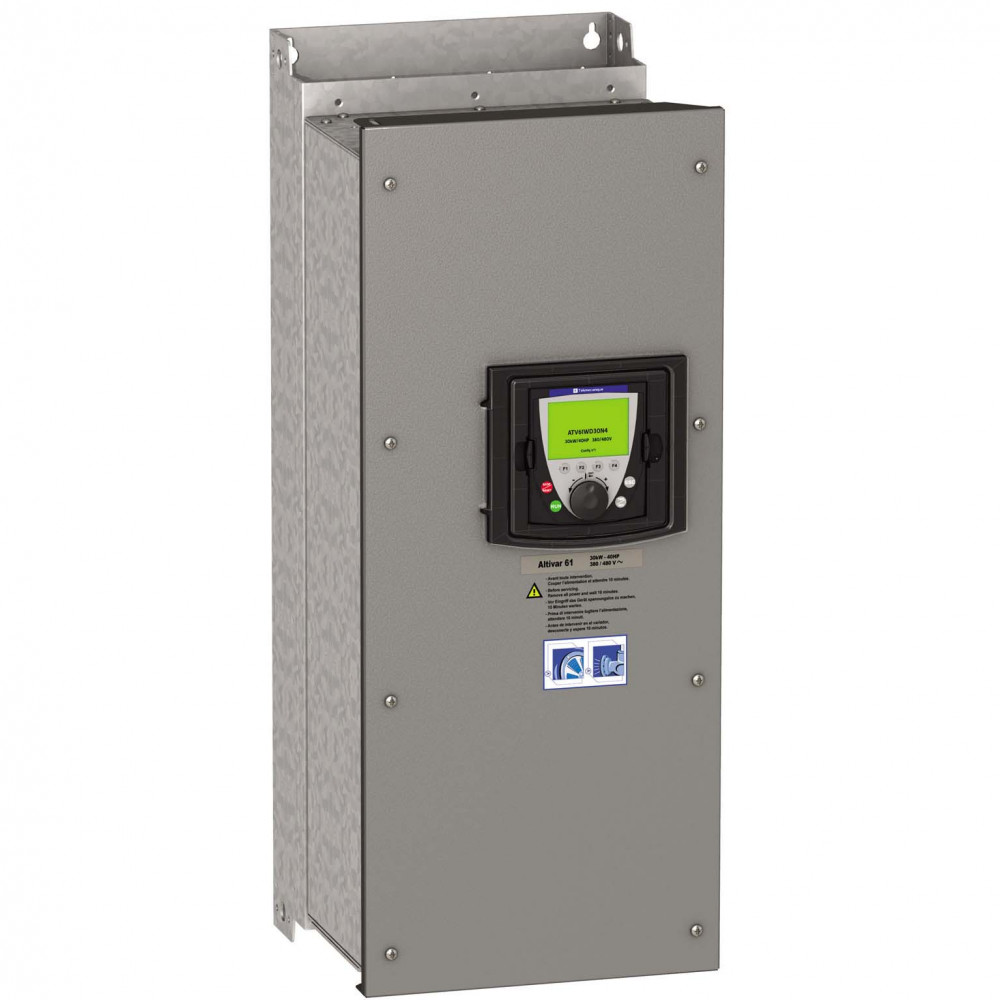

ПРЕОБР ЧАСТОТЫ ATV61 30КВТ 480В ЭМСBIP54

Характеристики

• Cтепень защиты ip IP54 в соответствии с UL тип 12 IP54 в соответствии с EN/IEC 61800-5-1 IP54 в соответствии с EN/IEC 60529
• Виброустойчивость 1 gn (f = 13...200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (f = 3...13 Гц) в соответствии с EN/IEC 60068-2-6
• Время отклика <= 100 мс для STO (останов двигателя при превыш. допустимого вращ. момента) R1A, R1B, R1C <= 7 ms, допуск +/- 0,5 мс R2A, R2B <= 7 ms, допуск +/- 0,5 мс
• Выходная частота привода 0.1...599 Гц
• Выходное напряжение <= напряжение питания
• Диапазон скоростей 1...100 в режиме замкнутого контура без обратной связи по сигналу скорости
• Длительность выборки Аналоговый вход AI1-/Al1+ 2 мс, +/- 0,5 мс Дискретный вход LI1...LI5 2 мс, +/- 0,5 мс Дискретный вход LI6 (если сконфигурирован как логический вход) 2 мс, +/- 0,5 мс Аналоговый выход AO1 2 мс, +/- 0,5 мс Аналоговый вход Al2 2 мс, +/- 0,5 мс
• Кадр передачи RTU для Modbus
• Кол-во адресов 1...127 для CANopen 1...247 для Modbus
• Количество дискретных входов 7
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигателя Автоматически при любой нагрузке Может подавляться Недоступно в режиме преобразования напряжение/частота (2 или 5 точек) Регулируем.
• Контур регулирования ПИ регулятор частоты
• Линейный ток 56.7 А для 380 V 3 фазы 30 кВт / 40 лс 46.2 А для 480 В 3 фазы 30 кВт / 40 лс
• Макс. коммутируемый ток R1, R2 вкл. индуктивн. нагрузка, 2 А при 250 V пер. ток, cos phi = 0,4, L/R = 7 мс R1, R2 вкл. резистивные нагрузка, 5 А при 250 V пер. ток, cos phi = 1, L/R = 0 мс R1, R2 вкл. индуктивн. нагрузка, 2 А при 30 V пост. ток, cos phi = 0,4, L/R = 7 мс R1, R2 вкл. резистивные нагрузка, 5 А при 30 V пост. ток, cos phi = 1, L/R = 0 мс
• Макс. переходной ток 64.3 А для 60 с 3 фазы
• Масса продукта 68 кг
• Минимальный коммутируемый ток Задаваем. релейная логика 3 мА при 24 В пост. ток
• Момент затяжки AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 Н-м L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 12 Н-м / 106.2 lb.in
• Мощность двигателя, л.с. 40 лс 3 фазы при 380...480 В
• Назначение изделия Синхронные двигатели Асинхронные электродвигатели
• Наименование компонента ATV61
• Непрерывный выходной ток 52 А при 4 kHz, 460 V 3 фазы 58.5 А при 4 kHz, 380 V 3 фазы
• Номер аналогового входа 2
• Номер аналогового выхода 1
• Номинальн. частота коммутации 4 kHz
• Номинальное напряжение питания [us] 380...480 test3 (- 15...10 %)
• Опциональная карта DeviceNet коммуникационная карта Profibus DP V1 коммуникационная карта METASYS N2 коммуникационная карта BACnet коммуникационная карта Interbus-S коммуникационная карта CC-Link коммуникационная карта Плата расширения вв/выв. Modbus TCP коммуникационная карта Modbus/Uni-Telway коммуникационная карта APOGEE FLN коммуникационная карта Ethernet/IP коммуникационная карта Modbus Plus коммуникационная карта Встроенная программируемая плата контроллера LonWorks коммуникационная карта Платы управления системами насосов Profibus DP коммуникационная карта Fipio коммуникационная карта
• Относительная влажность 5...95 % без падения капель воды в соответствии с IEC 60068-2-3 5...95 % без образования конденсата в соответствии с IEC 60068-2-3
• Ошибка линеаризации AI2 +/- 0,15 % макс. значения AI1-/Al1+ +/- 0,15 % макс. значения AO1 +/- 0,2 %
• Переходная перегрузка по вращающему моменту 130 % номинального крутящего момента двигателя, +/- 10 % для 60 с
• Питание Внутреннее питание 24 В пост. ток (21...27 В), <= 200 мА для защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) 10,5 В пост. ток +/- 5 %, <= 10 мА для защита от перегрузки и короткого замыкания Внешнее питание 24 В пост. ток (19...30 В), 30 Вт
• Полная мощность 37.3 кВ·А для 380 V 3 фазы 30 кВт / 40 лс
• Пределы напряжения питания 323...528 В
• Пределы частоты сети 47.5...63 Гц
• Предполагаемый линейный isc 22 кА 3 фазы
• Применение изделия Насосное и вентиляционное оборудование
• Программы ускорения и замедления S, U или по выбранный заказчиком Авт. изменение наклона х-ки резистором при превышении тормозной способности Линейн., задается отдельно, от 0,01 до 9000 с
• Протокол порта обмена данными CANopen Modbus
• Профиль управления асинхронным электродвигателем Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f Отношение напряжения/частоты, 2 точки Отношение напряжения/частоты, 5 точки Управление вектором потока без датчика, стандартный
• Профиль управления синхронным двигателем Векторное управление без датчика, стандартный
• Рабочая высота над уровнем моря 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м <= 1000 м без ухудшения номинальных значений
• Рабочая температура -10...50 °C с понижающим коэффициентом -10...40 °C без ухудшения номинальных значений
• Разрешение по частоте Аналоговый вход 0,024/50 Гц Дисплейный блок 0,1 Гц
• С маркировкой CE
• Семейство продуктов Altivar 61
• Сертификация C-Tick GOST CSA DNV UL NOM 117
• Сигнализация 1 светодиод красный присутствие напряжение привода
• Скорость передачи 9600 bps, 19200 bps для Modbus на лицевой панели 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
• Сопротивление изоляции > 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты
• Способ доступа Ведомый для CANopen
• Стандарты EN/IEC 61800-5-1 EN 55011 группа 1 класс В EN 61800-3 среда 1 категория C1 EN 61800-3 среда 2 категория C1 UL тип 12 EN/IEC 61800-3 МЭК 60721-3-3 класс 3C1 МЭК 60721-3-3 класс 3S2
• Стиль сборки Закрытого исполнения
• Температура окружающего воздуха при хранении -25...70 °C
• Тип аналогового выхода AO1 логический выход, конфигурируемый программным способом 10 V, <= 20 мА AO1 напряжение, задаваемое программным способом, диапазон аналогового выхода 0...10 V пост. ток, полное сопротивление 470 Ом, разрешение 10 бит AO1 ток, задаваемый программным способом, диапазон аналогового выхода 0...20 mA, полное сопротивление 500 Ом, разрешение 10 бит
• Тип дискретного входа (LI6) устанавливаемый переключателем, 24 V пост. Тока, пределы напряжения <= 30 V, с уровень 1 ПЛК, полное сопротивление 3500 Ом (LI1...LI5) программируемый, 24 V пост. Тока, пределы напряжения <= 30 V, с уровень 1 ПЛК, полное сопротивление 3500 Ом (PWR) защищенный вход, 24 V пост. Тока, пределы напряжения <= 30 V, полное сопротивление 1500 Ом (LI6) датчик PTC, конфигурируемый с помощью переключателя, 0...6, полное сопротивление 1500 Ом
• Тип дискретного выхода (R2A, R2B) задаваем. релейная логика нет, электрическая устойчивость 100000 циклы (R1A, R1B, R1C) задаваем. релейная логика Н.О./Н.З., электрическая устойчивость 100000 циклы
• Тип дискретных входов LI6 (если сконфигурирован как логический вход) положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 1) LI1...LI5 положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 1) LI1...LI5 отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1) LI6 (если сконфигурирован как логический вход) отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1)
• Тип защиты Привод повышенное напряжение питания Двигатель исчезновение фазы двигателя Привод тепловая защита Привод исчезновение фазы на входе Двигатель отключение питания Привод отключение питания Привод короткое замыкание между фазами двигателя Привод откл. в цепи управления Двигатель тепловая защита Привод сверхток между выходной фазой и землей Привод от исчезновения фазы на входе Привод от превышения предельной скорости Привод повышенное напряжение линии питания Привод защита от перегрева Привод перенапряжение на шине пост. тока
• Тип изделия или компонента Привод с регулируемой частотой вращения
• Тип смещения Нет импеданса для Modbus
• Торможение до остановки Подачей пост. тока
• Тормозной момент 30 % без тормозного резистора <= 125 % с тормозным резистором
• Точность AO1 +/- 1 % для изменения температуры 60 °C AI2 +/- 0,6 % для изменения температуры 60 °C AI1-/Al1+ +/- 0,6 % для изменения температуры 60 °C
• Точность момента +/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости
• Точность скорость +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента без обратной связи по сигналу скорости
• Уровень шума 59.9 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех Класс C1 с интегрированным фильтром ЭМС
• Формат данных 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме
• Частота коммутации 8...16 kHz с понижающим коэффициентом 2...16 kHz регулируем.
• Частота сети питания 50...60 Hz (- 5...5 %)
• Число фаз сети 3 фазы
• Электрическая прочность изоляции 5092 В постоянный ток между зажимами управления и питания 3535 В постоянный ток между зажимами заземления и питания
• Электрическое соединение L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB зажим 50 mm² / AWG 1/0 AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR зажим 2,5 мм² / AWG 14
• Электромагнитная совместимость Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3
