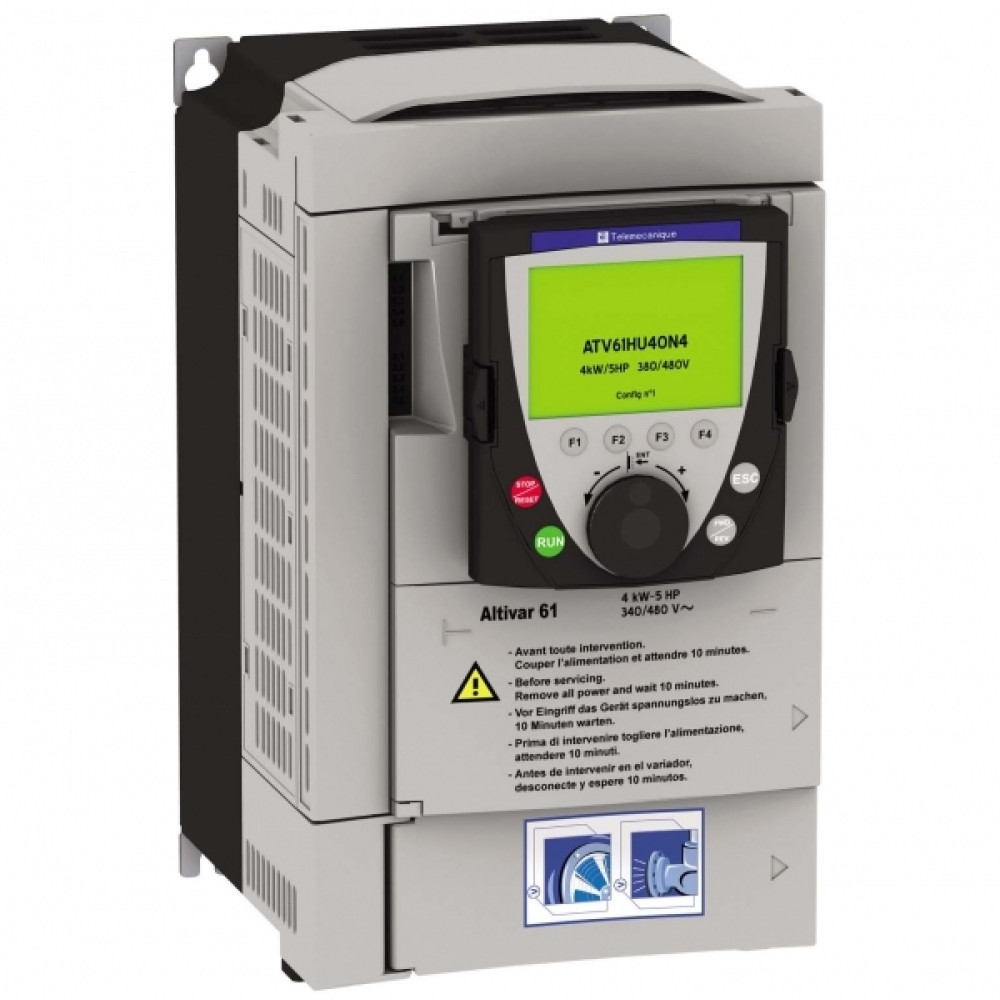

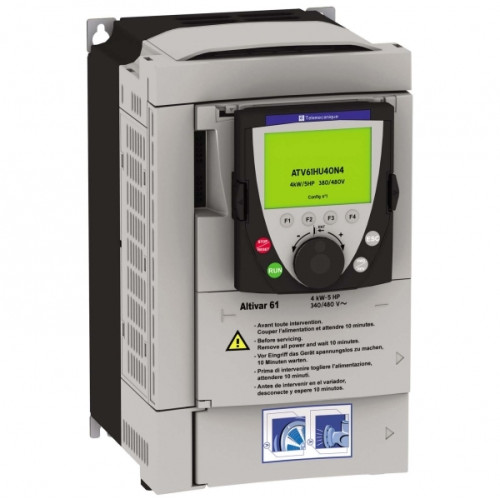

ПРЕОБР ЧАСТОТЫ ATV61 4КВТ 480В С ПОКР

Характеристики

• Cтепень защиты ip IP54 на нижней части в соответствии с EN/IEC 60529 IP21 в соответствии с EN/IEC 60529 IP54 на нижней части в соответствии с EN/IEC 61800-5-1 IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 60529 IP41 на верхней части в соответствии с EN/IEC 61800-5-1 IP21 в соответствии с EN/IEC 61800-5-1 IP41 на верхней части в соответствии с EN/IEC 60529 IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 61800-5-1
• Вариант Усиленное исполнение
• Виброустойчивость 1,5 мм размах (f = 3...13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (f = 13...200 Гц) в соответствии с EN/IEC 60068-2-6
• Время отклика <= 100 мс для STO (останов двигателя при превыш. допустимого вращ. момента) R2A, R2B <= 7 ms, допуск +/- 0,5 мс R1A, R1B, R1C <= 7 ms, допуск +/- 0,5 мс
• Выходная частота привода 0.1...1000 Гц
• Выходное напряжение <= напряжение питания
• Диапазон скоростей 1...100 в режиме замкнутого контура без обратной связи по сигналу скорости
• Длительность выборки Дискретный вход LI6 (если сконфигурирован как логический вход) 2 мс, +/- 0,5 мс Аналоговый вход Al2 2 мс, +/- 0,5 мс Аналоговый вход AI1-/Al1+ 2 мс, +/- 0,5 мс Аналоговый выход AO1 2 мс, +/- 0,5 мс Дискретный вход LI1...LI5 2 мс, +/- 0,5 мс
• Кадр передачи RTU для Modbus
• Кол-во адресов 1...127 для CANopen 1...247 для Modbus
• Количество дискретных входов 7
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигателя Может подавляться Автоматически при любой нагрузке Регулируем. Недоступно в режиме преобразования напряжение/частота (2 или 5 точек)
• Контур регулирования ПИ регулятор частоты
• Линейный ток 14.1 А для 380 V 3 фазы 4 кВт / 5 лс 11.5 А для 480 В 3 фазы 4 кВт / 5 лс
• Макс. коммутируемый ток R1, R2 вкл. резистивные нагрузка, 5 А при 30 V пост. ток, cos phi = 1, L/R = 0 мс R1, R2 вкл. резистивные нагрузка, 5 А при 250 V пер. ток, cos phi = 1, L/R = 0 мс R1, R2 вкл. индуктивн. нагрузка, 2 А при 250 V пер. ток, cos phi = 0,4, L/R = 7 мс R1, R2 вкл. индуктивн. нагрузка, 2 А при 30 V пост. ток, cos phi = 0,4, L/R = 7 мс
• Макс. переходной ток 12.6 А для 60 с 3 фазы
• Масса продукта 4 кг
• Минимальный коммутируемый ток Задаваем. релейная логика 3 мА при 24 В пост. ток
• Момент затяжки L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 1.4 Н-м / 12,3 фунт•дюйм AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 Н-м
• Мощность двигателя, л.с. 5 лс 3 фазы при 380...480 В
• Назначение изделия Синхронные двигатели Асинхронные электродвигатели
• Наименование компонента ATV61
• Непрерывный выходной ток 10.5 А при 12 kHz, 380 V 3 фазы 7.6 А при 12 kHz, 460 V 3 фазы
• Номер аналогового входа 2
• Номер аналогового выхода 1
• Номинальн. частота коммутации 12 kHz
• Номинальное напряжение питания [us] 380...480 test3 (- 15...10 %)
• Опциональная карта CC-Link коммуникационная карта Interbus-S коммуникационная карта Ethernet/IP коммуникационная карта Fipio коммуникационная карта LonWorks коммуникационная карта METASYS N2 коммуникационная карта APOGEE FLN коммуникационная карта DeviceNet коммуникационная карта Modbus Plus коммуникационная карта Встроенная программируемая плата контроллера Profibus DP коммуникационная карта Modbus TCP коммуникационная карта Profibus DP V1 коммуникационная карта BACnet коммуникационная карта Платы управления системами насосов Плата расширения вв/выв. Modbus/Uni-Telway коммуникационная карта
• Относительная влажность 5...95 % без падения капель воды в соответствии с IEC 60068-2-3 5...95 % без образования конденсата в соответствии с IEC 60068-2-3
• Ошибка линеаризации AO1 +/- 0,2 % AI2 +/- 0,15 % макс. значения AI1-/Al1+ +/- 0,15 % макс. значения
• Переходная перегрузка по вращающему моменту 130 % номинального крутящего момента двигателя, +/- 10 % для 60 с
• Питание Внутреннее питание 24 В пост. ток (21...27 В), <= 200 мА для защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) 10,5 В пост. ток +/- 5 %, <= 10 мА для защита от перегрузки и короткого замыкания Внешнее питание 24 В пост. ток (19...30 В), 30 Вт
• Полная мощность 9.3 кВ·А для 380 V 3 фазы 4 кВт / 5 лс
• Пределы напряжения питания 323...528 В
• Пределы частоты сети 47.5...63 Гц
• Предполагаемый линейный isc 5 кА 3 фазы
• Применение изделия Насосное и вентиляционное оборудование
• Программы ускорения и замедления Линейн., задается отдельно, от 0,01 до 9000 с Авт. изменение наклона х-ки резистором при превышении тормозной способности S, U или по выбранный заказчиком
• Протокол порта обмена данными Modbus CANopen
• Профиль управления асинхронным электродвигателем Отношение напряжения/частоты, 2 точки Управление вектором потока без датчика, стандартный Отношение напряжения/частоты, 5 точки Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f
• Профиль управления синхронным двигателем Векторное управление без датчика, стандартный
• Рабочая высота над уровнем моря 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м <= 1000 м без ухудшения номинальных значений
• Рабочая температура -10...50 °C без ухудшения номинальных значений 50...60 °C с понижающим коэффициентом
• Разрешение по частоте Аналоговый вход 0,024/50 Гц Дисплейный блок 0,1 Гц
• С маркировкой CE
• Семейство продуктов Altivar 61
• Сертификация NOM 117 C-Tick CSA DNV UL GOST
• Сигнализация 1 светодиод красный присутствие напряжение привода
• Скорость передачи 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen 9600 bps, 19200 bps для Modbus на лицевой панели
• Сопротивление изоляции > 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты
• Способ доступа Ведомый для CANopen
• Стандарты EN 55011 класс A группа 1 EN/IEC 61800-5-1 UL тип 1 EN 61800-3 среда 1 категория C2 EN 61800-3 среда 2 категория C2 МЭК 60721-3-3 класс 3C2 EN/IEC 61800-3
• Стиль сборки С радиатором
• Температура окружающего воздуха при хранении -25...70 °C
• Тип аналогового выхода AO1 логический выход, конфигурируемый программным способом 10 V, <= 20 мА AO1 ток, задаваемый программным способом, диапазон аналогового выхода 0...20 mA, полное сопротивление 500 Ом, разрешение 10 бит AO1 напряжение, задаваемое программным способом, диапазон аналогового выхода 0...10 V пост. ток, полное сопротивление 470 Ом, разрешение 10 бит
• Тип дискретного входа (LI6) устанавливаемый переключателем, 24 V пост. Тока, пределы напряжения <= 30 V, с уровень 1 ПЛК, полное сопротивление 3500 Ом (PWR) защищенный вход, 24 V пост. Тока, пределы напряжения <= 30 V, полное сопротивление 1500 Ом (LI6) датчик PTC, конфигурируемый с помощью переключателя, 0...6, полное сопротивление 1500 Ом (LI1...LI5) программируемый, 24 V пост. Тока, пределы напряжения <= 30 V, с уровень 1 ПЛК, полное сопротивление 3500 Ом
• Тип дискретного выхода (R2A, R2B) задаваем. релейная логика нет, электрическая устойчивость 100000 циклы (R1A, R1B, R1C) задаваем. релейная логика Н.О./Н.З., электрическая устойчивость 100000 циклы
• Тип дискретных входов LI1...LI5 отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1) LI6 (если сконфигурирован как логический вход) отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1) LI6 (если сконфигурирован как логический вход) положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 1) LI1...LI5 положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 1)
• Тип защиты Привод сверхток между выходной фазой и землей Двигатель тепловая защита Привод повышенное напряжение линии питания Привод от исчезновения фазы на входе Привод повышенное напряжение питания Привод исчезновение фазы на входе Привод отключение питания Привод короткое замыкание между фазами двигателя Привод откл. в цепи управления Привод тепловая защита Привод перенапряжение на шине пост. тока Двигатель исчезновение фазы двигателя Привод от превышения предельной скорости Двигатель отключение питания Привод защита от перегрева
• Тип изделия или компонента Привод с регулируемой частотой вращения
• Тип смещения Нет импеданса для Modbus
• Торможение до остановки Подачей пост. тока
• Тормозной момент 30 % без тормозного резистора <= 125 % с тормозным резистором
• Точность AI2 +/- 0,6 % для изменения температуры 60 °C AO1 +/- 1 % для изменения температуры 60 °C AI1-/Al1+ +/- 0,6 % для изменения температуры 60 °C
• Точность момента +/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости
• Точность скорость +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента без обратной связи по сигналу скорости
• Уровень шума 54.5 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех Уровень 3 фильтр помех
• Формат данных 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме
• Частота коммутации 1...16 kHz регулируем. 12...16 kHz с понижающим коэффициентом
• Частота сети питания 50...60 Hz (- 5...5 %)
• Число фаз сети 3 фазы
• Электрическая прочность изоляции 3535 В постоянный ток между зажимами заземления и питания 5092 В постоянный ток между зажимами управления и питания
• Электрическое соединение AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR зажим 2,5 мм² / AWG 14 L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB зажим 6 mm² / AWG 8
• Электромагнитная совместимость Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11 Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4
