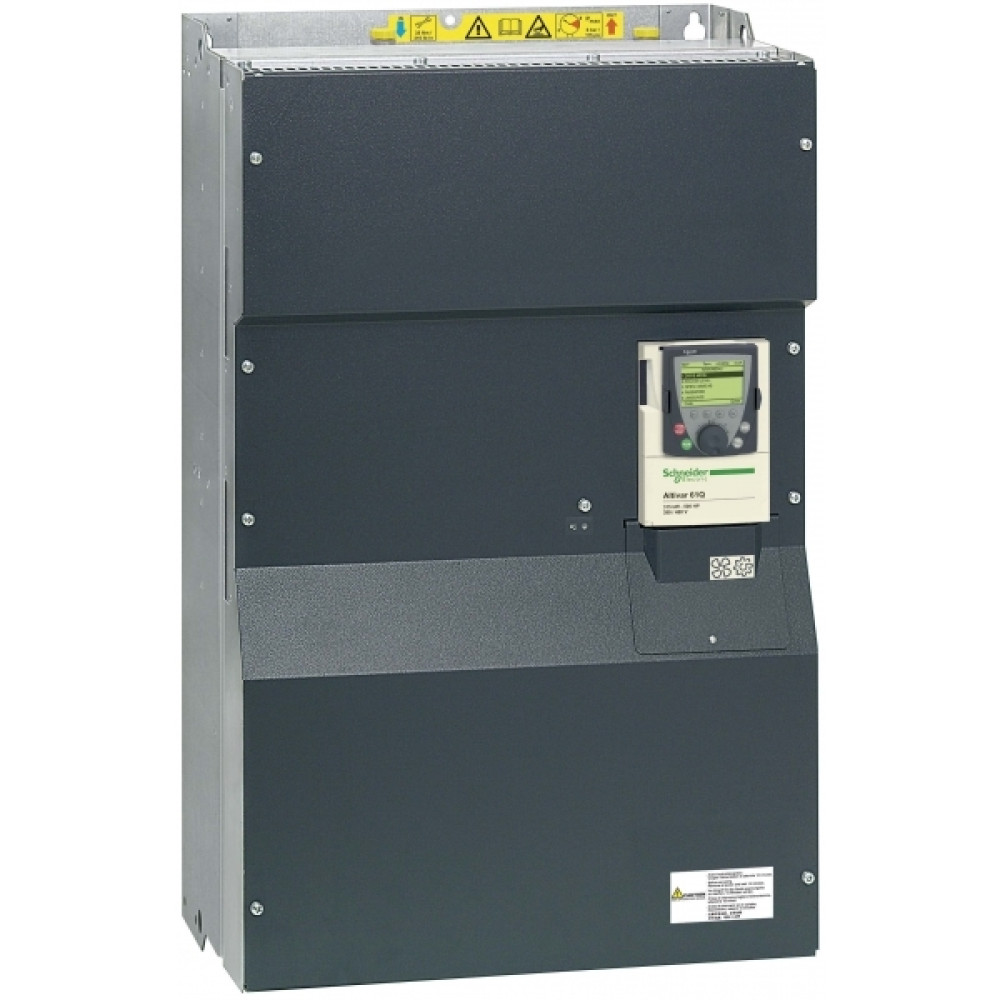

ПРЕОБР ЧАСТ ATВ61 ВОДЯННОЕ ОХЛ 690В 630

Характеристики

• Maximum motor cable length 15 м экранированный кабель без моторного дросселя 30 м неэкранированный кабель без моторного дросселя 250 м экранированный кабель с моторным дросселем 400 м неэкранированный кабель с моторным дросселем
• Pressure drop 2 бар
• [us] номинальное напряжение сети 500...690 В - 15...10 %
• Вес нетто 300 кг
• Виброустойчивость 0,6 gn (частота= 10-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-10 Гц) в соответствии с EN/IEC 60068-2-6
• Время срабатывания R1A, R1B, R1C
• Выходная частота привода 0.1-500 Гц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон скоростей 1-100 в режиме замкнутого контура без обратной связи по сигн
• Длительность выборки 2 мс +/- 0,5 мс (LI6)если сконфигурирован как логический вход - дискретный вход 2 мс +/- 0,5 мс (AI1-/Al1+) - аналоговый вход 2 мс +/- 0,5 мс (Al2) - аналоговый вход 2 мс +/- 0,5 мс (AO1) - аналоговый выход 2 мс +/- 0,5 мс (LI1...LI5) - дискретный вход
• Кадр передачи RTU для Modbus
• Кол-во адресов 1-127 для CANopen 1-247 для Modbus
• Количество дискретных входов 7
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигател автоматически при любой нагрузке регулируем. недоступно в режиме преобразования напряжение/частот может подавляться
• Контур регулирования ПИ регулятор частоты
• Краткое название устройства ATV61Q
• Линейный ток 613 А для 600 В 3 фазы 500 кВт / 700 лс 616 А для 690 В 3 фазы 500 кВт / 700 лс 673 А для 500 В 3 фазы 500 кВт / 700 лс
• Локальная индикация напряжение привода: 1 светодиод (красный)
• Макс. коммутируемый ток 2 А в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (R1, R2) 2 А в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (R1, R2) 5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (R1, R2) 5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (R1, R2)
• Макс. переходной ток 888 А для 60 с, 3 фазы
• Минимальный коммутируемый ток 3 мА в 24 В пост. ток для задаваем. релейная логика
• Момент затяжки 41 Н·м, 360 фунт•дюйм (PC/-, PO, PA/+) 41 Н·м, 360 фунт•дюйм (R/L1.1, S/L2.1, T/L3.1, R/L1.2, S/L2.2, T/L3.2) 41 Н·м, 360 фунт•дюйм (U/T1, V/T2, W/T3) 0.6 Н·м (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
• Мощность двигателя, л.с. 700 лс, 3 фазы в 575 В
• Назначение продукта синхронные двигатели асинхронные электродвигатели
• Непрерывный выходной ток 675 А в 2,5 кГц, 575 В - 3 фазы 675 А в 2,5 кГц, 690 В - 3 фазы 740 А в 2,5 кГц, 500 В - 3 фазы
• Номер сетевого порта CANopen Modbus
• Номинальн. частота коммутации 2.5 кГц
• Объем жидкости 0.7 л
• Опциональная карта коммуникационная карта для APOGEE FLN коммуникационная карта для Modbus Plus коммуникационная карта для Modbus TCP коммуникационная карта для Modbus/Uni-Telway коммуникационная карта для Profibus DP коммуникационная карта для Profibus DP V1 встроенная программируемая плата контроллера плата расширения вв/выв. платы управления системами насосов коммуникационная карта для BACnet коммуникационная карта для CC-Link коммуникационная карта для DeviceNet коммуникационная карта для Ethernet/IP коммуникационная карта для Fipio коммуникационная карта для Interbus-S коммуникационная карта для LonWorks коммуникационная карта для METASYS N2
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Ошибка линеаризации +/- 0,15 % макс. значения (AI1-/Al1+) +/- 0,15 % макс. значения (AI2) +/- 0,2 % (AO1)
• Переходная перегрузка по вращающему момент 130-130 % номинального крутящего момента двигателя +/- 10 % для 60 с
• Питание внешнее питание: 24 В постоянный ток (19-30 В) - 30 Вт внутреннее питание для регулировочного потенциометра: 10.5 В постоянный ток, +/- 5 %,
• Пределы напряжения питания 425-759 В
• Пределы частоты сети 47.5-63 Гц
• Предполагаемый линейный isc 42 кА для 3 фазы
• Программы ускорения и замедления S, U или по выбранный заказчиком линейн., задается отдельно, от 0,01 до 9000 с авт. изменение наклона х-ки резистором при превышении
• Профиль управления асинхронным электродви отношение напряжения/частоты - энергосбережение, квад отношение напряжения/частоты, 2 точки отношение напряжения/частоты, 5 точки управление вектором потока без датчика, стандартный
• Профиль управления синхронным двигателем векторное управление без датчика, стандартный
• Рабочая температура окружающей среды -10-50 °C (Без ухудшения номинальных значений) 50-60 °C (с понижающим коэффициентом)
• Разрешение по частоте аналоговый вход: 0,024/50 Гц дисплейный блок: 0,1 Гц
• Серия Altivar 61Q
• Сертификаты ГОСТ DNV NOM 117 C-Tick CSA UL
• Скорость передачи 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме 9600 bps, 19200 bps для Modbus на лицевой панели 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
• Скорость потока 24
• Сопротивление изоляции > 1 мОм 500 В пост. тока отн. земли в течение 1 минуты
• Специальная область применения продукта насосное и вентиляционное оборудование
• Способ доступа ведомый CANopen
• Стандарты EN 61800-3 среда 2 категория C3 EN 55011 класс A группа 2 UL тип 1 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 60721-3-3 класс 3C2 EN 61800-3 среда 1 категория C3
• Стиль сборки с радиатором
• Температура контролируемой жидкости 5-55 °C
• Температура окружающей среды при хранении -25-70 °C
• Тепловые потери 9300 Вт 100 % линейного тока для Зона воздушного охлаждения (силовая часть) 1670 Вт 100 % линейного тока для Зона воздушного охлаждения (часть управления)
• Тип аналогового выхода AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 500 Ом, разрешение 10 бит AO1 напряжение, задаваемое программным способом: 0...10 V Пост. ток, полное сопротивление: 470 Ом, разрешение 10 бит AO1 логический выход, конфигурируемый программным способ 10 V 20-20 мА
• Тип дискретного входа LI1...LI5: программируемый 24 V пост. тока с уровень 1 ПЛК, полное сопротивление: 3500 Ом LI6: устанавливаемый переключателем 24 V пост. тока с уровень 1 ПЛК, полное сопротивление: 3500 Ом LI6: датчик PTC, конфигурируемый с помощью переключателя 0-6 , полное сопротивление: 1500 Ом PWR: защищенный вход 24 V пост. тока, полное сопротивление: 1500 Ом
• Тип дискретного выхода задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы задаваем. релейная логика: (R2A, R2B) нет - 100000 циклы
• Тип дискретных входов отрицательная логика (приемник) (LI6)если сконфигурирован как логический вход, > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (LI6)если сконфигурирован как логический вход, < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика (приемник) (LI1...LI5), > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (LI1...LI5), < 5 В (состояние 0), > 11 В (состояние 1)
• Тип защиты от превышения предельной скорости: привод отключение питания: привод короткое замыкание между фазами двигателя: привод тепловая защита: привод исчезновение фазы двигателя: двигатель отключение питания: двигатель тепловая защита: двигатель от исчезновения фазы на входе: привод откл. в цепи управления: привод исчезновение фазы на входе: привод повышенное напряжение линии питания: привод повышенное напряжение питания: привод сверхток между выходной фазой и землей: привод защита от перегрева: привод перенапряжение на шине пост. тока: привод
• Тип охлаждающей жидкости Промышленная вода Чистая вода Водо-гликолевая смесь
• Тип охлаждения с жидкостным охлаждением
• Тип продукта Преобразователь частоты
• Тип смещения без импеданса для Modbus
• Торможение до остановки при помощи прикладывания постоянного тока
• Точность +/- 0,6 % (AI1-/Al1+) для изменения температуры 60 °C +/- 0,6 % (AI2) для изменения температуры 60 °C +/- 1 % (AO1) для изменения температуры 60 °C
• Точность момента +/- 15 % в режиме замкнутого контура без обратной связи по сигн
• Точность скорость +/- 10 % номинального проскальзывания без обратной связи по сигналу скорости 0,2 Tn ... Tn
• Уровень шума 77 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2х проводный RS 485 для Modbus
• Фильтр помех встроен
• Формат данных 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме
• Частота коммутации 2...4.9 kHz регулируем. 2,5...4,9 кГц с понижающим коэффициентом
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 3 фазы
• Электрическая прочность изоляции 3110 В Постоянный ток (DC) между зажимами заземления и питания 5345 В Постоянный ток (DC) между зажимами управления и питания
• Электрическое соединение зажим 2,5 мм² / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) зажим 8 x 185 mm² / 5 x 500 kcmil (PC/-, PO, PA/+) зажим 2 x 4 x 185 mm² / 2 x 3 x 500 kcmil (R/L1.1, S/L2.1, T/L3.1, R/L1.2, S/L2.2, T/L3.2) зажим 6 x 185 mm² / 5 x 500 kcmil (U/T1, V/T2, W/T3)
• Электромагнитная совместимость проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6 испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3 Испытание на стойкость к провалам и кратковременным и в соответствии с IEC 61000-4-11
