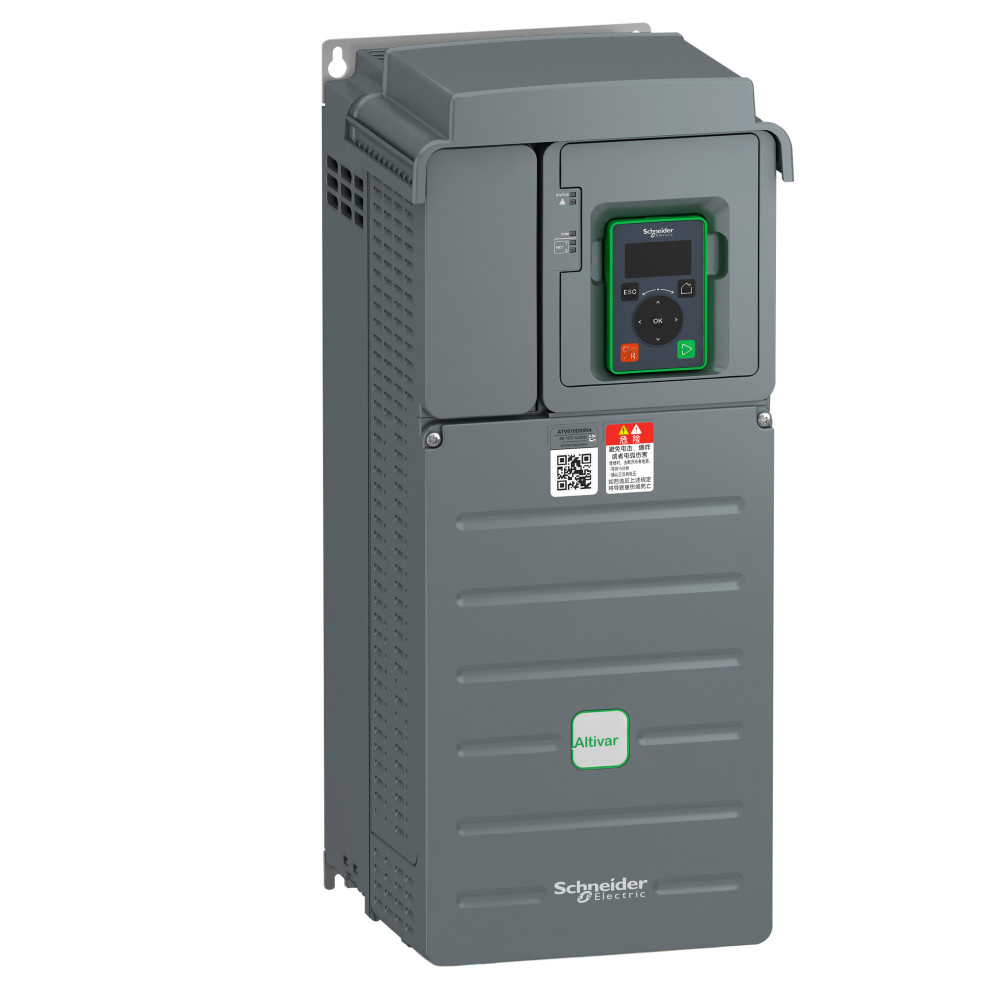

Преобразователь частоты ATV610 18,5кВт 380В 3ф

Характеристики

• [us] номинальное напряжение сети 380...415 В - 15...10 %
• Вес нетто 13.3 кг
• Виброустойчивость 1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
• Время обновления релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
• Выходная частота 1.0E-4-0.5 кГц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Длительность выборки 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход 2 мс +/- 0,5 мс (DI1…DI6)задаваемый - дискретный вход 5 мс +/- 1 ms (DI5, DI6)задаваемый - импульсный ввод 10 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
• Информация о ремонтопригодности Подлежит ремонту
• Исполнение монтажа устанавливаемый в шкафу
• Кадр передачи RTU для Modbus последовательн.
• Кол-во адресов 1-247 для Modbus последовательн.
• Количество дискретных входов 6
• Компенсация проскальзывания вала двигателя может подавляться автоматически при любой нагрузке регулируем. недоступно для электродвигателей с постоянными магнитами
• Краткое название устройства ATV610
• Линейный ток 37.2 А в 380 В (нормальная нагрузка) 35.2 А в 415 В (нормальная нагрузка) 31.6 А в 380 В (тяжелые условия) 30.3 А в 415 В (тяжелые условия)
• Локальная индикация локальная диагностика: 2 светодиода состояние встроенной связи: 1 светодиод (желтый) состояние коммуникационного модуля: 2 светодиода (двухцветный) наличие напряжения: 1 светодиод (красный)
• Макс. коммутируемый ток релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток
• Макс. переходной ток 43.1 А в течение 60 с (нормальная нагрузка) 47.6 А в течение 60 с (тяжелые условия)
• Минимальный коммутируемый ток релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
• Мощность двигателя, л.с. 25 лс для нормальная нагрузка 20 лс для тяжелые условия
• Назначение продукта асинхронные электродвигатели
• Непрерывный выходной ток 39.2 А в 4 kHz для нормальная нагрузка 31.7 А в 4 kHz для тяжелые условия
• Номер релейного выхода 3
• Номинальн. частота коммутации 4 kHz
• Объём охлаждающего воздуха 215 м³/ч
• Опциональная карта слот A: коммуникационная карта, Profibus DP V1 слот A: карта расширения дискретных или аналоговых входов-выходов слот A: карты релейных выходов
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3
• Ошибка линеаризации AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AQ1, AQ2: +/- 0,2 % для аналоговый выход
• Питание внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В),
• Полная мощность 25.3 кВ·А в 415 В (нормальная нагрузка) 21.8 кВ·А в 415 В (тяжелые условия)
• Предполагаемый линейный isc 22 кА
• Программы ускорения и замедления линейн., задается отдельно, от 0,01 до 9000 с S, U или по выбранный заказчиком
• Протокол порта обмена данными Modbus последовательн.
• Профиль управления асинхронным электродвигателем переменный стандартный момент режим оптимизированного момента постоянный стандартный момент
• Рабочая температура окружающей среды -15-45 °C (без ухудшения номинальных значений) 45-60 °C (с понижающим коэффициентом)
• Разрешение по частоте дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц
• Рассеиваемая мощность, вт 410 Вт(принуд. конвекция) в 380 В, частота переключения 4 kHz 64 Вт(естественная конвекция) в 380 В, частота переключения 4 kHz
• Серия Easy Altivar 610
• Сертификаты REACH
• Скорость передачи 4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
• Совместимость входа DI1…DI6: логический вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI5, DI6: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68
• Сопротивление изоляции > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
• Специальная область применения продукта вентилятор, насос, компрессор, конвейер
• Способ доступа ведомый
• Стандарты EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 60721-3
• Температура окружающей среды при хранении -40-70 °C
• Тип аналогового выхода ток, задаваемый программным способом AQ1, AQ2: 0...20 mA, разрешение 10 бит напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит
• Тип дискретного входа DI1…DI6 программируемый как логический вход, 24 V пост. Тока (
• Тип дискретных входов 16 предустановленных скоростей,положительная логика (источник): DI1…DI6 задаваемый логический вход, < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник»): DI1…DI6 задаваемый логический вход, > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник): DI5, DI6 задаваемый импульсный ввод, < 0.6 В (состояние 0), > 2.5 В (состояние 1)
• Тип защиты тепловая защита: двигатель исчезновение фазы двигателя: двигатель тепловая защита: привод превышение температуры: привод сверхток между выходной фазой и землей: привод перегрузка по выходному напряжению: привод защита от короткого замыкания: привод исчезновение фазы двигателя: привод перенапряжение на шине пост. тока: привод повышенное напряжение линии питания: привод повышенное напряжение питания: привод значительное уменьшение напряжения линии питания: привод превышение скорости: привод откл. в цепи управления: привод
• Тип охлаждения принуд. конвекция
• Тип продукта привод с регулируемой частотой вращения
• Тип релейного выхода задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000 циклы задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 100000 циклы
• Тип смещения нет импеданса для Modbus последовательн.
• Торможение до остановки подачей пост. тока
• Точность +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
• Уровень шума 65 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
• Фильтр электромагнитной совместимости встроенный в соответствии с EN/МЭК 61800-3 категория C3 с 50 м макс. кабель двигателя
• Характеристики окружающей среды стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
• Частота коммутации 2...12 kHz регулируем.
• Частота сети питания 50...60 Hz +/-5 %
• Число фаз сети 3 фазы
• Электрическое соединение управление, винтовые зажимы: 0,5...1,5 мм² со стороны линии, винтовой зажим: 10...16 мм² двигатель, винтовой зажим: 10...16 мм²
• Электромагнитная совместимость испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
