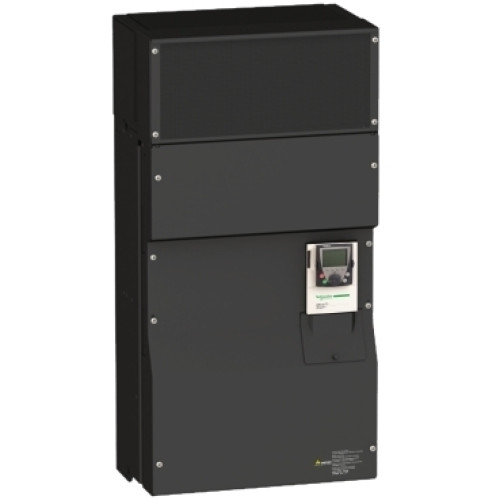

ПРЕОБР ЧАСТОТЫ ATV71 110 КВТ 690В

Характеристики

• Maximum motor cable length 15 м экранированный кабель 30 м неэкранированный кабель
• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [us] номинальное напряжение сети 500...690 В - 15...10 %
• Виброустойчивость 0,6 gn (частота= 10-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-10 Гц) в соответствии с EN/IEC 60068-2-6
• Выходная частота 0.1-500 Гц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон скоростей 1-100 для асинхронный электродвигатель в режиме замкнутого контура без обратной связи по сигналу скорости 1-1000 для асинхронный электродвигатель в режиме замкнутого контура с обратной связью по сигналу датчика положения 1-50 для синхронный двигатель в режиме замкнутого контура без обратной связи по сигналу скорости
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Длительность выборки 2 мс +/- 0,5 мс (AI1-/Al1+) - аналоговых входа вход(ы) 2 мс +/- 0,5 мс (Al2) - аналоговых входа вход(ы) 2 мс +/- 0,5 мс (LI1...LI5) - дискретный вход(ы) 2 мс +/- 0,5 мс (LI6)если сконфигурирован как логический вход - дискретный вход(ы)
• Информация об исключениях по регламенту rohs да
• Кадр передачи RTU для Modbus
• Кол-во адресов 1-127 для CANopen 1-247 для Modbus
• Количество дискретных входов 7
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигателя недоступно в режиме преобразования напряжение/частота (2 или 5 точек) автоматически при любой нагрузке подавляемый регулируем.
• Контур регулирования настраиваемый ПИ регулятор
• Линейный ток 113 А для 600 В 3 фазы / 125 лс 117 А для 690 В 3 фазы 110 кВт 128 А для 500 В 3 фазы 90 кВт
• Локальная индикация напряжение привода: 1 светодиод (красный)
• Макс. коммутируемый ток R1, R2: 2 А в 250 В пер. ток индуктивн. загрузка, cos phi = 0.4 R1, R2: 2 А в 30 В пост. ток индуктивн. загрузка, cos phi = 0.4 R1, R2: 5 А в 250 В пер. ток резистивные загрузка, cos phi = 1 R1, R2: 5 А в 30 В пост. ток резистивные загрузка, cos phi = 1
• Макс. переходной ток 204 А для 60 с 3 фазы 90 кВт 224.4 А для 2 с 3 фазы / 125 лс 224.4 А для 2 с 3 фазы 110 кВт
• Минимальный коммутируемый ток 3 мА в 24 В пост. ток для задаваем. релейная логика
• Момент затяжки 0.6 Н-м (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) 24 Н-м, 212 фунт•дюйм (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) 24 Н-м, 212 фунт•дюйм (PA, PB) 24 Н-м, 212 фунт•дюйм (PC/-, PO, PA/+)
• Мощность двигателя, л.с. 125 лс, 3 фазы в 575 В
• Назначение продукта синхронные двигатели асинхронные электродвигатели
• Наименование компонента ATV71
• Не содержит ртути да
• Номер аналогового входа 2
• Номер аналогового выхода 1
• Номинальн. выходной ток 125 А в 2,5 кГц 575 В 3 фазы / 125 лс 125 А в 2,5 кГц 690 В 3 фазы 110 кВт 136 А в 2,5 кГц 500 В 3 фазы 90 кВт
• Номинальн. частота коммутации 2,5 кГц
• Опциональная карта коммуникационная карта для CC-Link коммуникационная карта для Modbus TCP коммуникационная карта для Modbus/Uni-Telway плата для мостового крана коммуникационная карта для Profibus DP коммуникационная карта для Profibus DP V1 встроенная программируемая плата контроллера коммуникационная карта для DeviceNet коммуникационная карта для Ethernet/IP коммуникационная карта для Fipio плата расширения вв/выв. коммуникационная карта для Interbus-S интерфейсная плата для датчика положения коммуникационная карта для Modbus Plus
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Ошибка линеаризации +/- 0,15 % макс. значения (AI1-/Al1+, AI2) +/- 0,2 % (AO1)
• Переходная перегрузка по вращающему моменту 170-170 % от номинального крутящего момента электродвигателя +/- 10 % для 60 с каждые 10 минут 220-220 % от номинального крутящего момента электродвигателя +/- 10 % для 2 с
• Питание внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %,
• Пределы напряжения питания 425-759 В
• Предполагаемый линейный isc 28 кА для 3 фазы
• Программы ускорения и замедления линейн., задается отдельно, от 0,01 до 9000 с авт. изменение наклона х-ки резистором при превышении тормозной способности S, U или по выбранный заказчиком
• Протокол порта обмена данными CANopen Modbus
• Профиль кругооборота N/A
• Профиль управления асинхронным электродвигателем векторное регулирование (FVC) с датчиком (вектор тока) отношение напряжение/частота (2 или 5 точек) ENA (адаптирование энергии) система для несбалансированных нагрузок бессенсорное векторное управление (SFVC) (вектор напряжения или тока)
• Профиль управления синхронным двигателем векторное регулирование без обратной связи по сигналу скорости
• Рабочая температура окружающей среды -10-50 °C (без ухудшения номинальных значений)
• Разрешение по частоте аналоговый вход: 0,024/50 Гц дисплейный блок: 0,1 Гц
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Серия продукта Altivar 71
• Сертификаты NOM 117 UL CSA ГОСТ C-Tick
• Скорость передачи 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме 9600 bps, 19200 bps для Modbus на лицевой панели 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
• Сопротивление изоляции > 1 мОм 500 В пост. тока отн. земли в течение 1 минуты
• Специальная область применения продукта сложное оборудование высокой мощности
• Способ доступа ведомый CANopen
• Стандарты UL тип 1 МЭК 60721-3-3 класс 3C2 EN/IEC 61800-3 EN 61800-3 среда 2 категория C3 EN 55011 класс A группа 2 EN/IEC 61800-5-1 EN 61800-3 среда 1 категория C3
• Статус устойчивого продукта Грин Премиум продукция
• Стиль сборки с радиатором
• Температура окружающей среды при хранении -25-70 °C
• Тип аналогового выхода AO1 логический выход, конфигурируемый программным способом 10 V 20-20 мА AO1 ток, задаваемый программным способом 0...20 mA, полное сопротивление: 500 Ом, разрешение 10 бит AO1 напряжение, задаваемое программным способом 0...10 V пост. ток, полное сопротивление: 470 Ом, разрешение 10 бит
• Тип дискретного входа LI1...LI5: программируемый 24 V пост. Тока с уровень 1 ПЛК, полное сопротивление: 3500 Ом LI6: устанавливаемый переключателем 24 V пост. Тока с уровень 1 ПЛК, полное сопротивление: 3500 Ом LI6: датчик PTC, конфигурируемый с помощью переключателя 0-6 , полное сопротивление: 1500 Ом PWR: защищенный вход 24 V пост. Тока, полное сопротивление: 1500 Ом в соответствии с ISO 13849-1 уровень d
• Тип дискретного выхода задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы задаваем. релейная логика: (R2A, R2B) нет - 100000 циклы
• Тип дискретных входов отрицательная логика («приемник») (LI1...LI5), > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (LI1...LI5), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (LI6)если сконфигурирован как логический вход, > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (LI6)если сконфигурирован как логический вход, < 5 В (состояние 0), > 11 В (состояние 1)
• Тип защиты от превышения предельной скорости: привод короткое замыкание между фазами двигателя: привод тепловая защита: привод исчезновение фазы двигателя: двигатель отключение питания: двигатель тепловая защита: двигатель от исчезновения фазы на входе: привод откл. в цепи управления: привод исчезновение фазы на входе: привод повышенное напряжение линии питания: привод повышенное напряжение питания: привод сверхток между выходной фазой и землей: привод защита от перегрева: привод перенапряжение на шине пост. тока: привод
• Тип продукта привод с регулируемой частотой вращения
• Тип смещения нет импеданса для Modbus
• Торможение до остановки подачей пост. тока
• Точность +/- 0,6 % (AI1-/Al1+) для изменения температуры 60 °C +/- 0,6 % (AI2) для изменения температуры 60 °C +/- 1 % (AO1) для изменения температуры 60 °C
• Точность момента +/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости +/- 5 % в режиме замкнутого контура с обратной связью по сигналу датчика положения
• Точность скорость +/- 0,01 % номинальной скорости в режиме замкнутого контура с обратной связью по сигналу датчика положения 0,2 Tn ... Tn +/- 10 % номинального проскальзывания без обратной связи по сигналу скорости 0,2 Tn ... Tn
• Уровень шума 77 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех встроенный
• Формат данных 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме
• Частота коммутации 2,5...4,9 кГц регулируем. 2,5...4,9 кГц с понижающим коэффициентом
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 3 фазы
• Экологическая отчетнсть ENVPEP091205EN
• Электрическая прочность изоляции 3110 В постоянный ток между зажимами заземления и питания 5345 В постоянный ток между зажимами управления и питания
• Электрическое соединение зажим, зажимная способность: 2,5 мм², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) зажим, зажимная способность: 2 x 120 mm² (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) зажим, зажимная способность: 120 mm² (PA, PB) зажим, зажимная способность: 2 x 120 mm² (PC/-, PO, PA/+)
• Электромагнитная совместимость невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6 испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11
