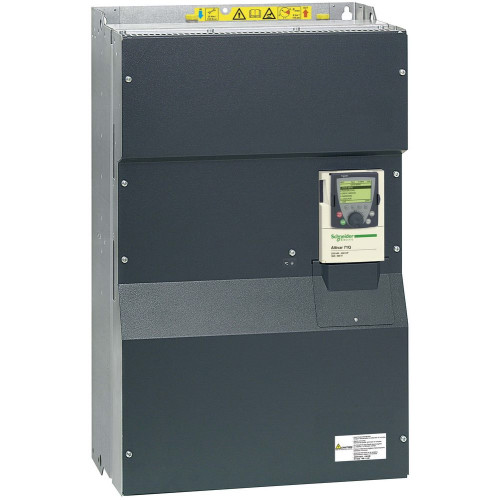

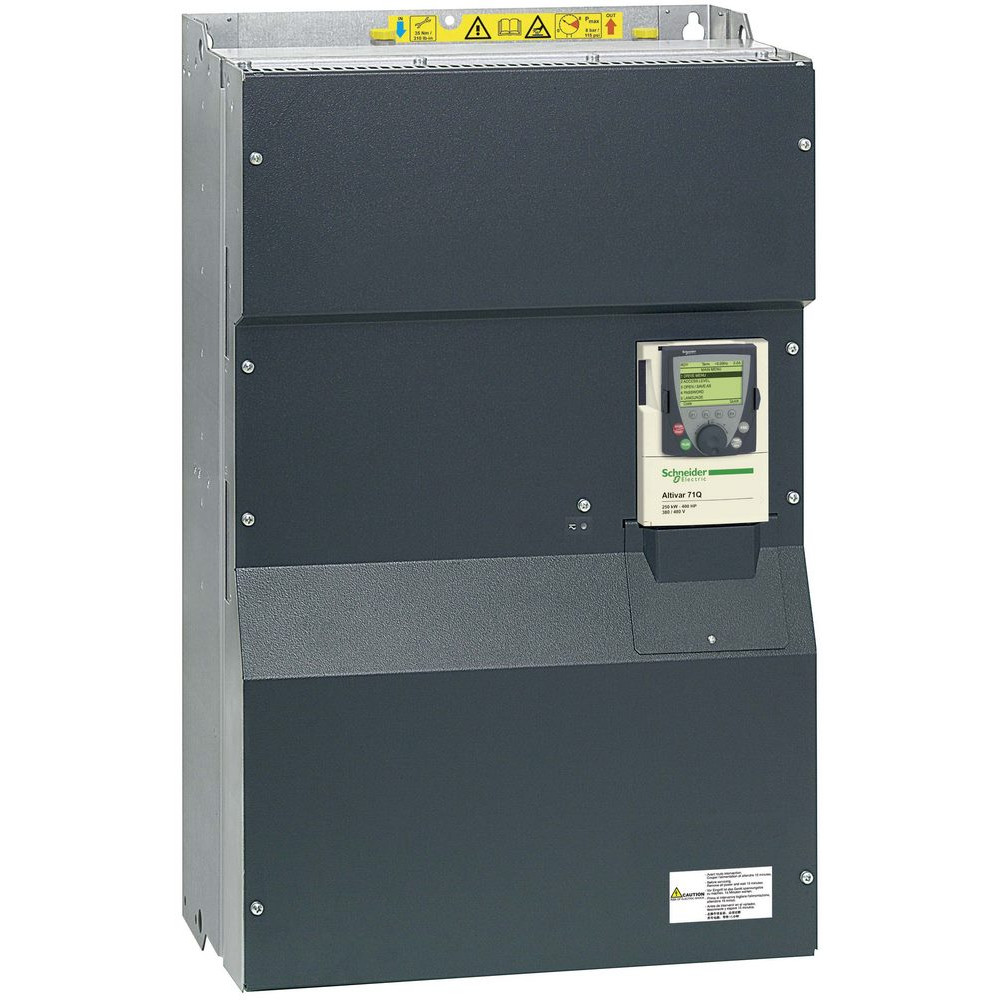

ПРЕОБР ЧАСТ ATВ71 ВОДЯННОЕ ОХЛ 690В 400

Характеристики

• Maximum motor cable length 15 м экранированный кабель без моторного дросселя 30 м неэкранированный кабель без моторного дросселя 250 м экранированный кабель с моторным дросселем 400 м неэкранированный кабель с моторным дросселем
• Maximum pressure drop 2 бар
• [us] номинальное напряжение сети 500...690 В - 15...10 %
• Вес нетто 300 кг
• Виброустойчивость 1,5 мм размах (частота= 3-10 Гц) в соответствии с EN/IEC 60068-2-6 0,6 gn (частота= 10-200 Гц) в соответствии с EN/IEC 60068-2-6
• Время срабатывания R1A, R1B, R1C 7 ms, допуск +/- 0,5 мс R2A, R2B 7 ms, допуск +/- 0,5 мс AO1 2 ms, допуск +/- 0,5 мс
• Выходная частота привода 0.1-500 Гц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон скоростей 1-100 для асинхронный электродвигатель в режиме замкнутого контура без обратной связи по сигналу скорости 1-50 для синхронный двигатель в режиме замкнутого контура без обратной связи по сигналу скорости 1-1000 для асинхронный электродвигатель в режиме замкнутого контура с обратной связью по сигналу датчика положения
• Длительность выборки 2 мс +/- 0,5 мс (LI6)если сконфигурирован как логический вход - дискретный вход 2 мс +/- 0,5 мс (LI1...LI5) - дискретный вход 2 мс +/- 0,5 мс (AI1-/Al1+) - аналоговый выход 2 мс +/- 0,5 мс (Al2) - аналоговый выход
• Кадр передачи RTU для Modbus
• Кол-во адресов 1-247 для Modbus 1-127 для CANopen
• Количество дискретных входов 7
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигателя регулируем. недоступно в режиме преобразования напряжение/частота (2 или 5 точек) подавляемый автоматически при любой нагрузке
• Контур регулирования настраиваемый ПИ регулятор
• Краткое название устройства ATV71Q
• Линейный ток 439 А для 500 В 3 фазы 315 кВт 401 А для 600 В 3 фазы / 500 лс 409 А для 690 В 3 фазы 400 кВт
• Локальная индикация напряжение привода: 1 светодиод (красный)
• Макс. коммутируемый ток 5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (R1, R2) 5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (R1, R2) 2 А в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (R1, R2) 2 А в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (R1, R2)
• Макс. переходной ток 693 А для 60 с, 3 фазы 762.3 А для 2 с, 3 фазы
• Минимальный коммутируемый ток 3 мА в 24 В пост. ток для задаваем. релейная логика
• Момент затяжки 41 Н-м, 360 фунт•дюйм (PC/-, PA/+) 41 Н-м, 360 фунт•дюйм (R/L1.1, S/L2.1, T/L3.1, R/L1.2, S/L2.2, T/L3.2) 41 Н-м, 360 фунт•дюйм (U/T1, V/T2, W/T3) 0.6 Н-м (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
• Мощность двигателя, л.с. 450 лс, 3 фазы в 575 В
• Назначение продукта асинхронные электродвигатели синхронные двигатели
• Непрерывный выходной ток 462 А в 2,5 кГц, 500 В - 3 фазы 420 А в 2,5 кГц, 575 В - 3 фазы 420 А в 2,5 кГц, 690 В - 3 фазы
• Номинальн. частота коммутации 2,5 кГц
• Объем жидкости 0.7 л
• Опциональная карта коммуникационная карта для Modbus TCP коммуникационная карта для CC-Link интерфейсная плата для датчика положения плата расширения вв/выв. встроенная программируемая плата контроллера плата для мостового крана коммуникационная карта для Fipio коммуникационная карта для Modbus/Uni-Telway коммуникационная карта для Modbus Plus коммуникационная карта для Ethernet/IP коммуникационная карта для DeviceNet коммуникационная карта для Profibus DP коммуникационная карта для Profibus DP V1 коммуникационная карта для Interbus-S
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Ошибка линеаризации +/- 0,15 % макс. значения (AI1-/Al1+, AI2) +/- 0,2 % (AO1)
• Переходная перегрузка по вращающему моменту 170-170 % номинального крутящего момента двигателя +/- 10 % для 60 с 220-220 % номинального крутящего момента двигателя +/- 10 % для 2 с
• Питание внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток, +/- 5 %,
• Пределы напряжения питания 425-759 В
• Пределы частоты сети 47.5-63 Гц
• Предполагаемый линейный isc 35 кА для 3 фазы
• Программы ускорения и замедления авт. изменение наклона х-ки резистором при превышении тормозной способности S, U или по выбранный заказчиком линейн., задается отдельно, от 0,01 до 9000 с
• Протокол порта обмена данными Modbus CANopen
• Профиль управления асинхронным электродвигателем управление вектором потока без датчика, стандартный отношение напряжения/частоты - энергосбережение, квадратичная функция U/f управление вектором потока без датчика, система адаптивного управления со стабилизацией мощности управление вектором потока с датчиком, стандартный управление вектором потока без датчика, 2 точки отношение напряжения/частоты, 2 точки отношение напряжения/частоты, 5 точки
• Профиль управления синхронным двигателем векторное управление с датчиком, стандартный векторное управление без датчика, стандартный
• Рабочая температура окружающей среды -10-50 °C (без ухудшения номинальных значений)
• Разрешение по частоте дисплейный блок: 0,1 Гц аналоговый вход: 0,024/50 Гц
• Серия Altivar 71Q
• Сертификаты NOM 117 ГОСТ CSA C-Tick UL
• Скорость передачи 9600 bps, 19200 bps для Modbus на лицевой панели 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
• Скорость потока 24
• Сопротивление изоляции > 1 мОм 500 В пост. тока отн. земли в течение 1 минуты
• Специальная область применения продукта сложное оборудование высокой мощности
• Способ доступа ведомый CANopen
• Стандарты UL тип 1 EN/IEC 61800-3 EN 61800-3 среда 2 категория C3 IEC 61508 SIL2 ISO 13849-1 уровень d EN 61800-3 среда 1 категория C3 EN 55011 класс A группа 2 EN/IEC 61800-5-1 МЭК 60721-3-3 класс 3C2
• Стиль сборки с радиатором
• Температура контролируемой жидкости 5-55 °C
• Температура окружающей среды при хранении -25-70 °C
• Тепловые потери 5700 Вт 100 % линейного тока для Зона воздушного охлаждения (силовая часть) 1320 Вт 100 % линейного тока для Зона воздушного охлаждения (часть управления)
• Тип аналогового выхода AO1 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 470 Ом, разрешение 10 бит AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 500 Ом, разрешение 10 бит AO1 логический выход, конфигурируемый программным способом 10 V 20-20 мА
• Тип дискретного входа LI1...LI5: программируемый 24 V пост. Тока с уровень 1 ПЛК, полное сопротивление: 3500 Ом LI6: устанавливаемый переключателем 24 V пост. Тока с уровень 1 ПЛК, полное сопротивление: 3500 Ом LI6: датчик PTC, конфигурируемый с помощью переключателя 0-6 , полное сопротивление: 1500 Ом PWR: защищенный вход 24 V пост. Тока, полное сопротивление: 1500 Ом в соответствии с ISO 13849-1 уровень d
• Тип дискретного выхода задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы задаваем. релейная логика: (R2A, R2B) нет - 100000 циклы
• Тип дискретных входов положительная логика (источник) (LI6)если сконфигурирован как логический вход, < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (LI6)если сконфигурирован как логический вход, > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (LI1...LI5), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (LI1...LI5), > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (PWR), < 2 В (состояние 0), > 17 В (состояние 1)
• Тип защиты защита от перегрева: привод повышенное напряжение линии питания: привод от исчезновения фазы на входе: привод тепловая защита: двигатель исчезновение фазы двигателя: двигатель отключение питания: двигатель тепловая защита: привод короткое замыкание между фазами двигателя: привод исчезновение фазы на входе: привод сверхток между выходной фазой и землей: привод перенапряжение на шине пост. тока: привод откл. в цепи управления: привод от превышения предельной скорости: привод повышенное напряжение питания: привод
• Тип охлаждающей жидкости Промышленная вода Чистая вода Водо-гликолевая смесь
• Тип охлаждения с водяным охлаждением
• Тип продукта привод с регулируемой частотой вращения
• Тип смещения нет импеданса для Modbus
• Торможение до остановки подачей пост. тока
• Тормозной момент 30 % без тормозного резистора
• Точность +/- 0,6 % (AI1-/Al1+) для изменения температуры 60 °C +/- 0,6 % (AI2) для изменения температуры 60 °C +/- 1 % (AO1) для изменения температуры 60 °C
• Точность момента +/- 5 % в режиме замкнутого контура с обратной связью по сигналу датчика положения +/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости
• Точность скорость +/- 0,01 % номинальной скорости в режиме замкнутого контура с обратной связью по сигналу датчика положения 0,2 Tn ... Tn +/- 10 % номинального проскальзывания без обратной связи по сигналу скорости 0,2 Tn ... Tn
• Уровень шума 77 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех встроенный
• Формат данных 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме
• Частота коммутации 2...4.9 kHz регулируем. 2,5...4,9 кГц с понижающим коэффициентом
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 3 фазы
• Электрическая прочность изоляции 3110 В постоянный ток между зажимами заземления и питания 5345 В постоянный ток между зажимами управления и питания
• Электрическое соединение зажим 2,5 мм² / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) зажим 8 x 185 mm² (PC/-, PA/+) зажим 2 x 4 x 185 mm² (R/L1.1, S/L2.1, T/L3.1, R/L1.2, S/L2.2, T/L3.2) зажим 6 x 185 mm² (U/T1, V/T2, W/T3)
• Электромагнитная совместимость испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6 испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11
