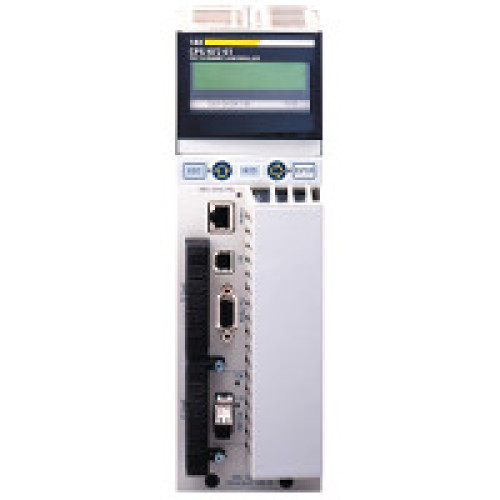

Процессор горячего резерва QUANTUM

Характеристики

• Вх/вых., специализированные согласно приложению точные отметки времени счетчик последовательная связь высокоскоростные входы прерываний
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Защитное исполнение конформное покрытие Humiseal 1A33
• Кол-во дискретных входов/выходов 31744 входа, 31744 выхода - удаленный 8000 входов, 8000 выходов - распределенный - в сети Modbus Plus неограничено (31вх - 28 слотов макс) - ethernet удален.вх/вых 0 - местный - Запрещено при использовании в режиме горячего резерва
• Кол-во дополнительных модулей 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)
• Кол-во инструкций в мс 10.28 Kinst/ms 100 % логический 10.07 Kinst/ms 65 % булевых и 35 % числовых
• Кол-во станций распределенного вв.-выв. 63 Станция (и) - 1 стойка(и) - 3 Modbus Plus Сеть (ы) 31 - 2 стойка(и) на S908 удаленные вх/вых 31 - 2 стойка(и) на ethernet Quantum удаленн. вх/вых 31 - 2 стойка(и) на ethernet X80 удален.вх/вых
• Кол-во стоек 2 - местный стойка(и)
• Количество слотов 10 16 4 2 6
• Локальная индикация активность Ethernet (COM): 1 светодиод (зеленый) конфликт Ethernet: 1 светодиод (красный)
• Макс. количество соединений 1 USB 2 AS-Interface - распределенный 4 AS-Interface - удаленный 6 Ethernet TCP/IP - местный 6 Modbus Plus - местный 6 Profibus DP - местный 1 Modbus (RS232/485 Modbus/ASCII)
• Накладные расходы системы 0.2 мс для быстрая задача 1 мс для управляющая задача
• Номинальный ток шины 2760 мА
• Описание памяти расширяемый 8 Мбайт - файловое запоминающее устройство с картой PCMCIA встроенное ОЗУ 11264 кБ - 1536 Кб для данных
• Проверки горячий резерв управление процессом
• Профиль кругооборота ENVEOLI0712001EN
• Режим передачи одномодовый
• Серия продукта платформа автоматизации Modicon Quantum
• Сертификаты ATEX зона 2 ГОСТ IEC-Ex CE Misc (Marine) CSA UL
• Служба обмена данными Ethernet роутер
• Стандарты HazLoc
• Статус устойчивого продукта Грин Премиум продукция
• Структура приложения 1 периодическая быстрая задача - Запрещено при использовании в режиме горячего резерва 128 задач прерывания ввода-вывода - Запрещено при использовании в режиме горячего резерва 128 задач прерывания - Запрещено при использовании в режиме горячего резерва 32 задачи прерывания таймера - Запрещено при использовании в режиме горячего резерва 4 доп. задачи - Запрещено при использовании в режиме горячего резерва 1 циклическая/периодическая управляющая задача -
• Тип встроенных клемм 1 Modbus Plus с 1 Modbus с 1 USB с 1 оптоволокно с Hot Standby протокол
• Тип продукта процессор Unity
• Частота синхронизации 266 MHz
• Число аналоговых вх/вых. 500 входов, 500 выходов - распределенный - в сети Modbus Plus неограничено (31вх - 28 слотов макс) - ethernet удален.вх/вых 1984 входов, 1984 выходов - удаленный 0 - местный - Запрещено при использовании в режиме горячего резерва
• Экологическая отчетнсть ENVPEP071201EN
• Электрическое соединение 1 розетка, тип разъема: SUB-D 9 для подключения к сети Modbus Plus 1 разъем, тип разъема: RJ45 для подключения шины Modbus 1 разъем, тип разъема: LC (одномодовое оптоволокно) для соединения первичного и вторичного ПЛК до 16 км
