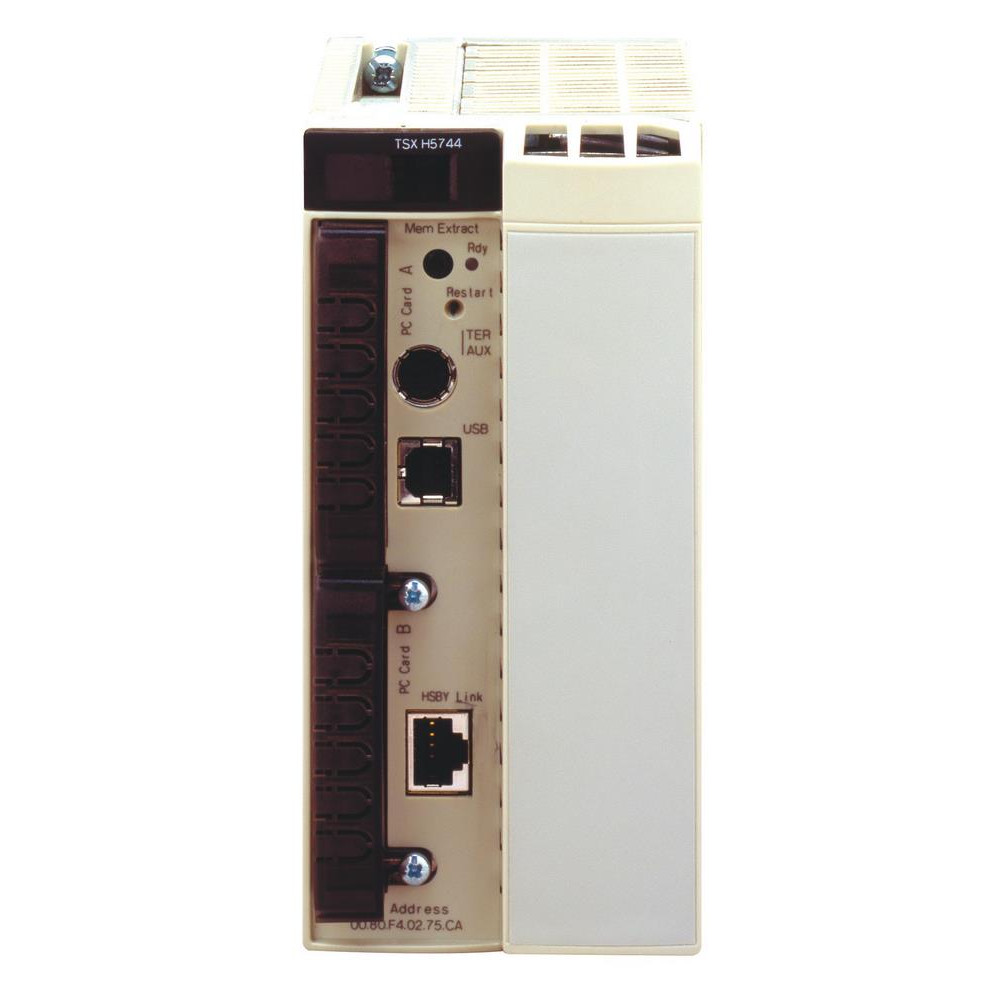

ПРОЦЕССОР ГОРЯЧЕГО РЕЗЕРВА TSX PREMIUM

Характеристики

• Execution time per instruction 0.039...0.057 µs булево без карты PCMCIA 0.048...0.057 µs булево с картой PCMCIA 0.054...0.073 µs слово или арифметическая операция с фиксированной запятой с картой PCMCIA 0.054...0.073 µs слово или арифметическая операция с фиксированной запятой без карты PCMCIA 0.055...0.063 µs с плавающей запятой с картой PCMCIA 0.055...0.063 µs с плавающей запятой без карты PCMCIA
• Вес нетто 0.61 кг
• Возможности процессора по аналоговому вв/выв. 256 вх/вых.
• Возможности процессора по дискретному вв/выв. 2048 вх/вых.
• Высота над уровнем моря 0...2000 м
• Защитное исполнение TC
• Кол-во инструкций в мс 11.4 Кинструкций/мс 65 % логических + 35 % арифметических с фикс. запятой с картой PCMCIA 11.4 Кинструкций/мс 65 % логических + 35 % арифметических с фикс. запятой без карты PCMCIA 15.75 Кинструкций/мс 100 % логический с картой PCMCIA 15.75 Кинструкций/мс 100 % логический без карты PCMCIA
• Кол-во каналов управления технологическим процессом 20 до 60 простых контуров
• Кол-во приложений определенного канала 64
• Кол-во стоек 1 6/8/12 слотов
• Количество слотов 6 12 8
• Локальная индикация порт Ethernet TCP/IP готов к работе (RUN): 1 светодиод (зеленый) производится передача (TX): 1 светодиод (желтый) процессор работает (RUN): 1 светодиод (зеленый) обнаружение конфликта (COL): 1 светодиод (красный) отказ порта Ethernet TCP/IP (ERR): 1 светодиод (красный) отказ модуля вв/выв. или ошибка конфигурации (I/O): 1 светодиод (красный) ошибка процессора или системы (ERR): 1 светодиод (красный) передача информации через порт терминала TER или AUX (TER): 1 светодиод (желтый) диагностика канала Ethernet (STS): 1 светодиод (желтый) производится прием (RX): 1 светодиод (желтый)
• Макс. размер областей объектов 32464 внутренних слов %MWi локализованные внутренние данные 32760 слов констант %KWi локализованные внутренние данные 440 kB обмен данными через ЦП Sync link 8056 %Mi локализованные внутренние биты не ограничено (функциональные блоки DFB и EFB) нелокализованные внутренние данные не ограничено (исходные и производные данные) нелокализованные внутренние данные
• Наименование программного обеспечения Unity Pro
• Накладные расходы системы 1 мс для управляющая задача
• Описание памяти встроенное ОЗУ (с картой PCMCIA) 2048 Кбайт программа встроенное ОЗУ (с картой PCMCIA) 440 Кбайт данные встроенное ОЗУ (без карты PCMCIA) 440 Кбайт программа и данные карта PCMCIA 16384 Кбайт дополнительное ЗУ для данных
• Относительная влажность 10-95 % без образования конденсата при работе 5-95 % без образования конденсата при хранении
• Порт ethernet 10BASE-T/100BASE-TX
• Потребляемый ток 1880 мА в 5 В пост. ток
• Процессор модуля связи 4
• Рабочая температура окружающей среды 0-60 °C
• Серия платформа автоматизации Modicon Premium
• Сертификаты RINA BV DNV GL LR RMRS ABS
• Стандарты CSA C22.2 № 213 Класс I Сектор 2 Группа B CSA C22.2 № 213 Класс I Сектор 2 Группа A CSA C22.2 № 213 Класс I Сектор 2 Группа C 73/23/EEC IEC 61131-2 92/31/EEC 89/336/EEC CSA C22,2 No 142 CSA C22.2 № 213 Класс I Сектор 2 Группа D UL 508 93/68/EEC
• Структура приложения 1 управляющая задача
• Температура окружающей среды при хранении -25-70 °C
• Тип встроенных клемм последов. канал без развязки розетка mini DIN разъем (RS485) (19,2 Кбит/с) Ethernet TCP/IP RJ45 разъем USB порт USB типа A разъем (12 Mbit/s)
• Тип продукта процессор горячего резервирования Unity
• Формат модуля двойной
