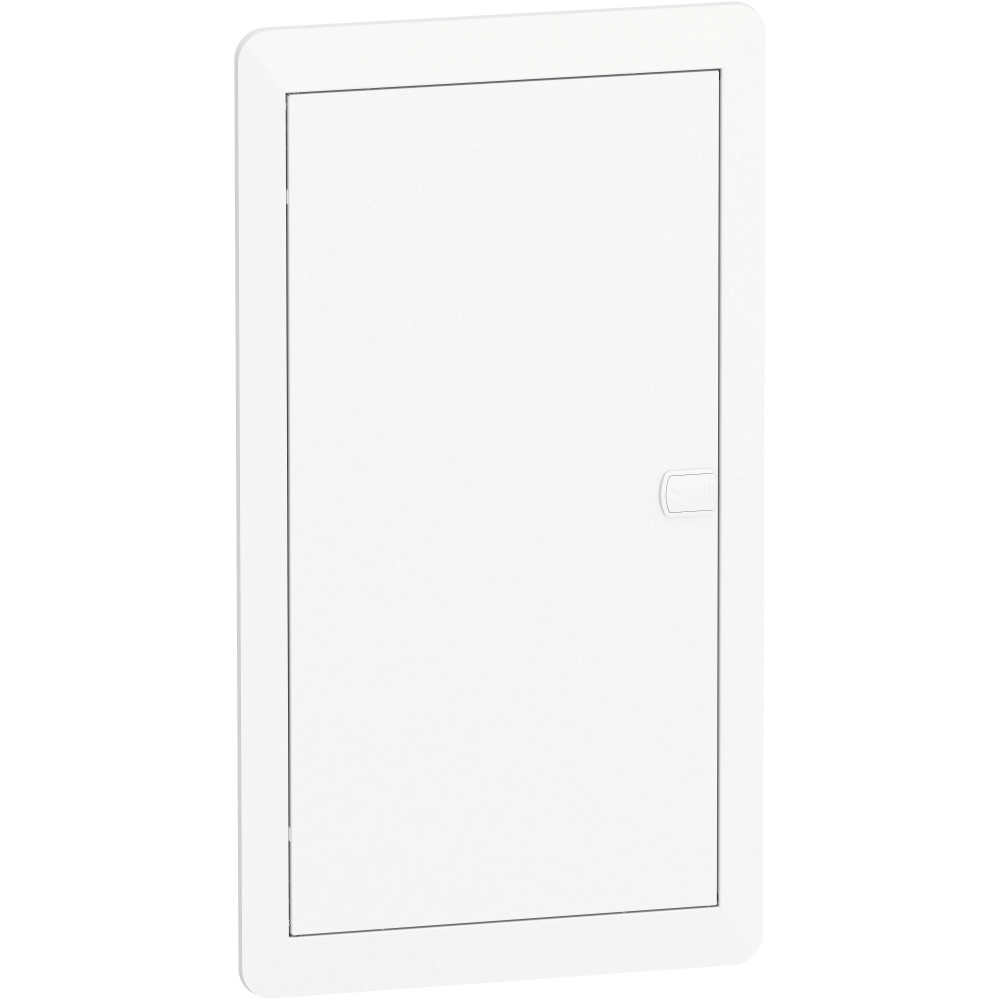

Resi9 KV 3 ряда по 12 модулей встр.
R9H10937
Resi9 KV — серия распределительных щитов для монтажа заподлицо с бетонной стеной или пустотелой перегородкой.
Данный щит предназначен для установки модульного оборудования и имеет 3 ряда в высоту и ширину равную 12 модулям- Внешний вид этого корпуса и уровень защиты электрооборудования делают его полностью подходящим для жилых зданий.
- Клеммная колодка с нулевым защитным проводником/заземлением, которая быстро монтируется с помощью защелок.
- Конструкция корпуса обеспечивает повышенную жетскость для облегчения монтажа.
- Регулируемая перенавешиваемая металлическая легкосъемная дверца с современным дизайном. Петли могут находиться слева или справа.
Класс: Малый распределительный щит/бокс (ID: EC000214)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV000383 Внутренний / скрытый | |
| EF000007 | Цвет | EV000202 Белый | |
| EF000008 | Ширина | 330 | мм |
| EF000040 | Высота | 585 | мм |
| EF000049 | Глубина | 103.4 | мм |
| EF000116 | Номер цвета RAL | 9016 | |
| EF000118 | С монтажной платой/панелью | Да | |
| EF000218 | Глубина установочная (встраив.) | 90 | мм |
| EF000266 | Количество рядов | 3 | |
| EF000339 | Тип крышки (наружной) | EV004216 Дверь (-ца) | |
| EF001062 | EMC-исполнение (электромагнитная совместимость) | Да | |
| EF001088 | Возможность расширения | Да | |
| EF001131 | Внутр. глубина | 85 | мм |
| EF001134 | DIN-рейка | Нет | |
| EF001596 | Материал корпуса | EV000139 Пластик | |
| EF002950 | Модульная ширина (общ. кол-во модульных расстояний) | 12 | |
| EF004462 | Тип закрытия | EV000154 Прочее | |
| EF005474 | Степень защиты (IP) | EV006410 IP30 | |
| EF006244 | Прозрачная крышка/дверца | Да | |
| EF006306 | С замком | Нет | |
| EF009212 | Тип крышки | EV000116 Закрытого типа |
Характеристики
- Внутренняя глубина 85 мм
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Глубина встраивания 90 мм
- Количество горизонтальных рядов 3
- Количество клеммных блоков 1 Нейтраль / Земля (Винтовое соединение) с 1 отходящие линии 2 Нейтраль / Земля (Винтовое соединение) с 27 отходящие линии
- Количество модулей по 18 мм в ряду 12
- Материал шкафа Сталь, оцинкованная электролитическим способом Дверь: Самозатухающий пластик Шкаф:
- Монтаж щита Утопленная
- Монтажная опора Бетон
- Наименование продукта Resi9 KV
- Номинальное напряжение изоляции 690 В
- Номинальный ток 63 А
- Оборудование в комплекте Клеммный блок 2 Ярлык с обозначением 1
- Общее количество модулей по 18 мм 36
- Описание монтажной платы Без монтажной платы
- Описание параметров блокировки Доп. замок
- Отходящие линии распределительного блока 13 x 16 мм² для Нейтраль / Земля 42 x 4 мм² для Нейтраль / Земля 3 х 10 мм ²
- Рабочая температура окружающей среды -20-40 °C
- Сегмент рынка Жиличный сектор Малые коммерческие предприятия
- Серия Resi9
- Стандарты IEC 61439-1 МЭК 60670-1 DIN 43871 МЭК 61439-3 IEC 60670-24
- Тип передней крышки Мультимедийный щит Непрозрачный Регулируемый
- Тип продукта Шкаф
- Тип рейки DIN
- Тип ячейки Модульный корпус
- Шаг 9 мм 72
В наличии на складе: Ожидается поступление
10600.00р.
- Ожидается поступление
- Код товара: R9H10937
- Артикул: R9H10937
