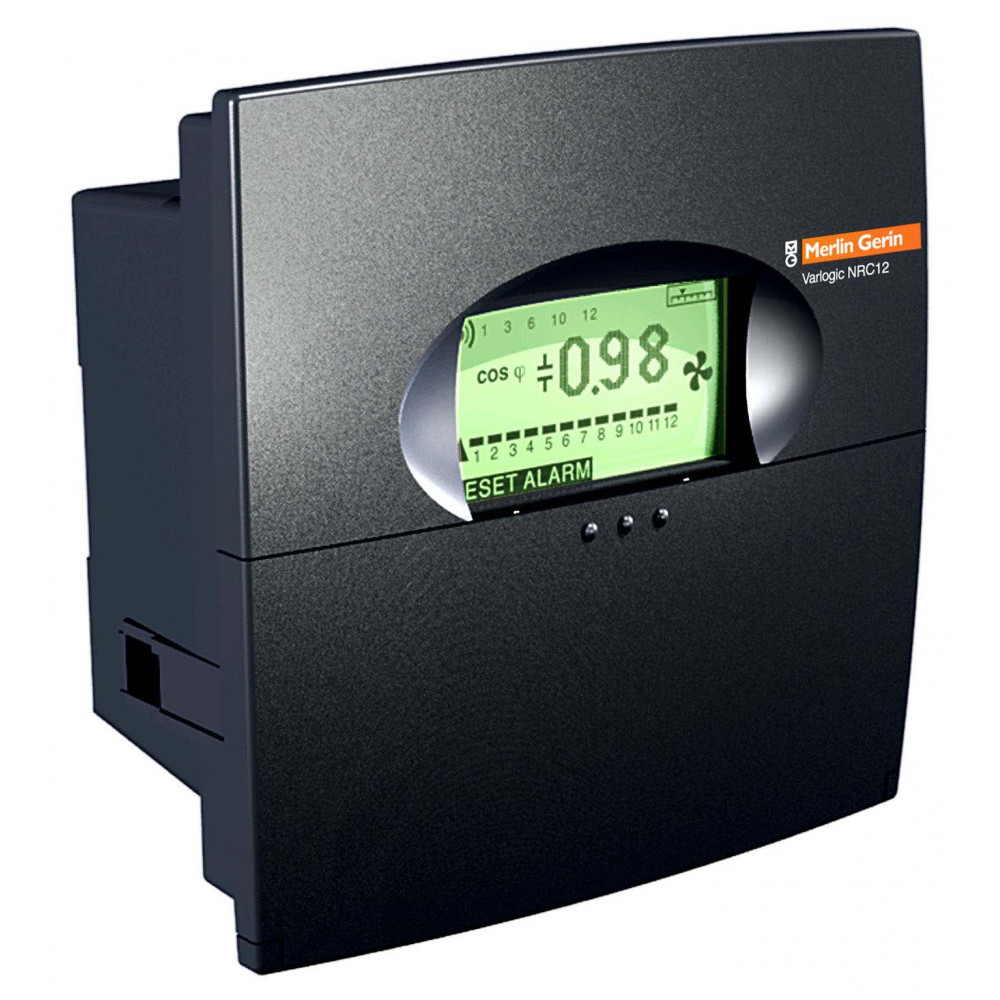

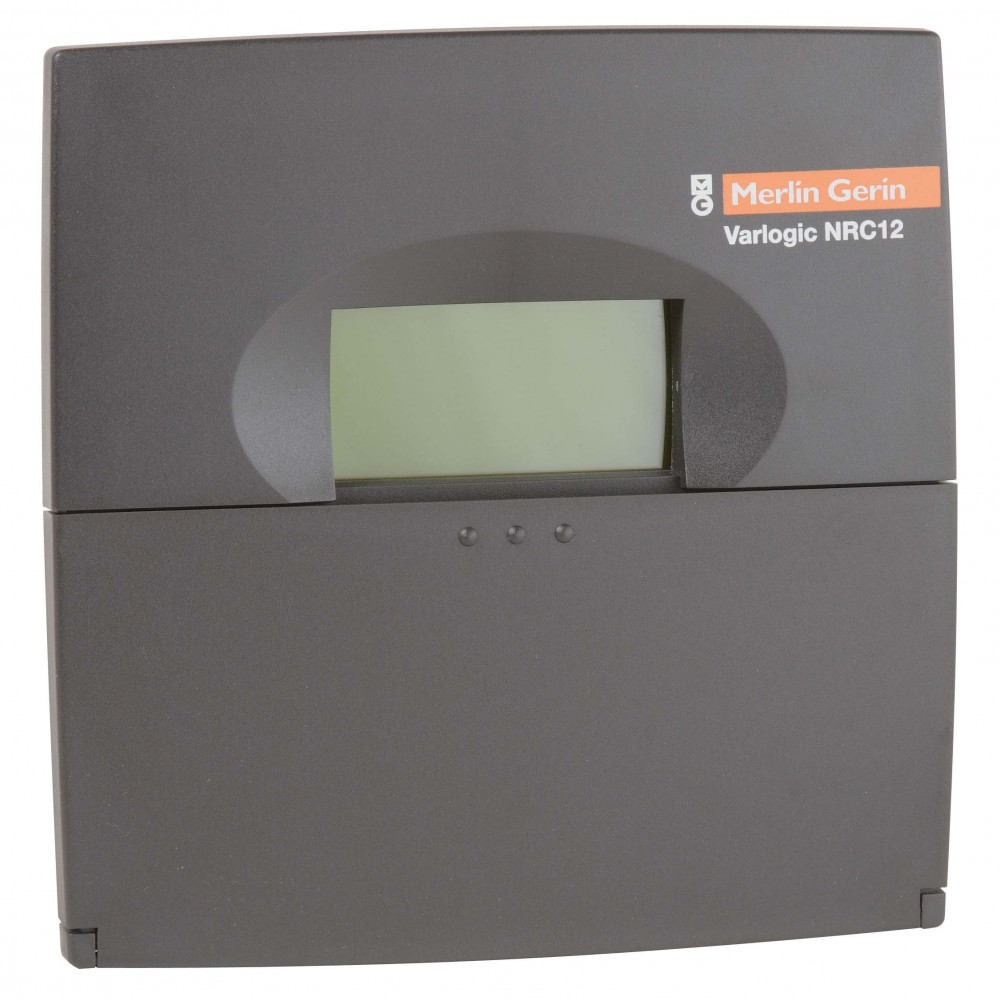

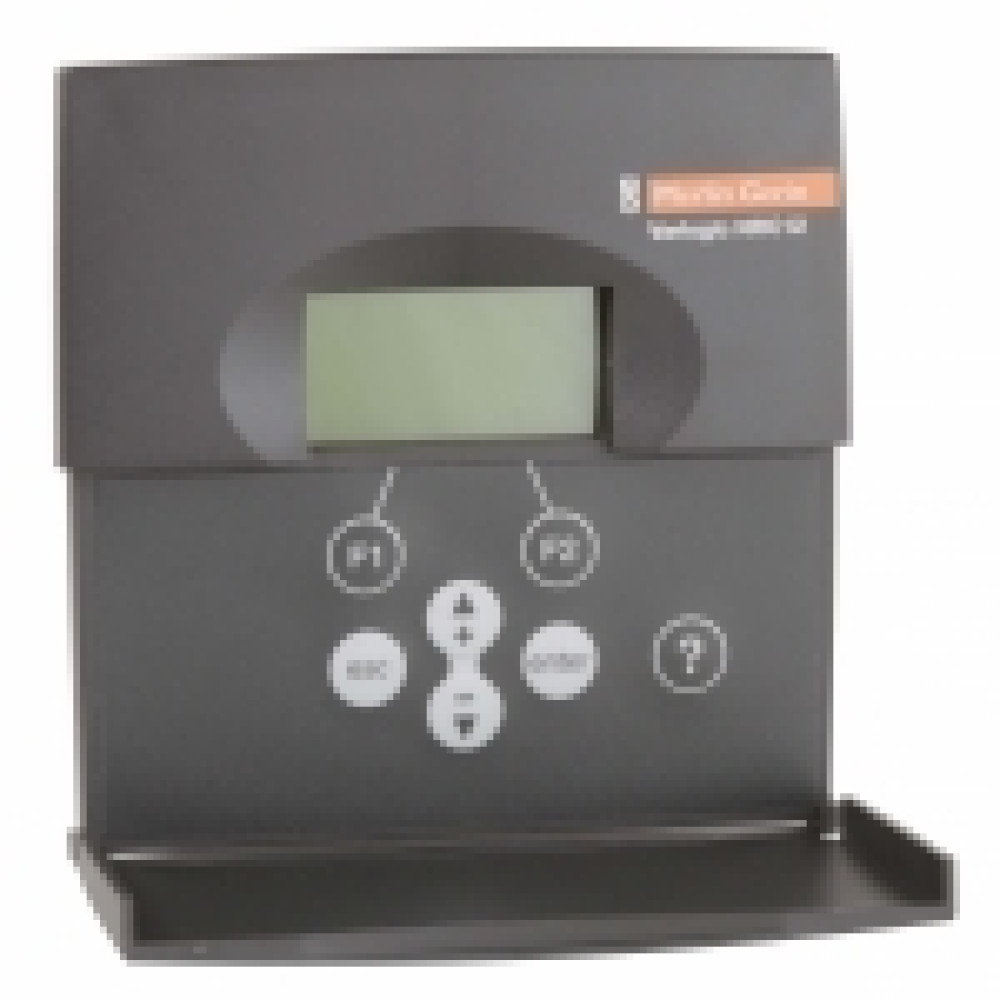

РЕГУЛЯТОР VARLOGIC NRC12

Характеристики

• Time delay range 10...180 с 10...900 с (on reconnection)
• [us] номинальное напряжение сети 110 В переменный ток 50/60 Гц 220...240 В переменный ток 50/60 Гц 380...415 В переменный ток 50/60 Гц
• Гарантия 18 months
• Диапазон измерения напряжения 110-110 В переменный ток 50/60 Гц 220-240 В переменный ток 50/60 Гц 380-415 В переменный ток 50/60 Гц 690-690 В переменный ток 50/60 Гц
• Код совместимости NRC12
• Кол-во контактов управления ступенями 12
• Кол-во контролируемых квадрантов при управлении генератором 4
• Комбинации ступеней мощности персонифицированный
• Краткое название устройства NRC12
• Место монтажа в шкафу панель
• Монтажная опора DIN рейка 35 мм в соответствии с EN 50022
• Наименование продукта VarLogic NR
• Рабочая температура 0-60 °C
• Режим работы ручной
• Серия VarPlus
• Серия продукта Varlogic N
• Соединение устройства обмен данными протокол: Modbus интерфейс: RS485 внешний датчик температуры
• Стандарты IEC 61326 IEC 61010-1 EN 61010-1
• Температура окружающей среды при хранении -20-60 °C
• Тип входа нечувствит. к полярности включения ТТ фазное напряжение нечувствит. к порядку чередования фаз токовый вход TT...X/5 A и X/1 A линейное напряжение
• Тип выхода ток выходных сухих контактов: 1 A 400 V пер. ток 50/60 Hz ток выходных сухих контактов: 2 A 250 V пер. ток 50/60 Hz ток выходных сухих контактов: 5 A 120 V пер. ток 50/60 Hz ток выходных сухих контактов: 0,3 A 110 V пост. ток ток выходных сухих контактов: 0,6 A 60 V пост. ток ток выходных сухих контактов: 2 A 24 V пост. ток
• Тип дисплея подсвечиваемый графический экран 55 х 28 мм
• Тип измерения суммарный коэффициент гармоник тока THD (I) журнал аварий температура внутри ячейки техн. хар-ки сети: активные и реактивные токи, напряжение, мощности (S, P, Q) спектр гармоник тока и напряжения (порядок: 3, 5, 7, 11, 13) связанные ступени кол-во циклов коммутации показания счетчика времени cos φ конфигурация ступеней компенсации (фиксированная ступень, авто, отсоединено) токовая перегрузка конденсатора Irms/I1 состояние ступени компенсации (контроль конденсатора) суммарный коэффициент гармоник напряжения THD (U)
• Тип настройки выбор программ ступенчатого регулирования: круглый заданный cos phi: двойной cos φ выбор программ ступенчатого регулирования: линейный выбор программ ступенчатого регулирования: нормальный выбор программ ступенчатого регулирования: оптимальный задержка между 2 последовательным включениями в ходе одного этапа: 10...900 s программирование ступеней конфигурации: авто программирование ступеней конфигурации: отсоединен программирование ступеней конфигурации: фиксированный заданный cos phi: 0,85 индуктивн. ... 0,9 емкостн.
• Тип продукта power factor controller
• Типы аварий неправильный cos φ (< 0,5 инд. или 0,8 емк.) / Действие: контакт выдачи сообщения и аварийной сигнализации суммарный коэффициент гармоник (> 7 %) / Действие: контакт выдачи сообщения и аварийной сигнализации под напряжением (5 % x Uo) / Действие: сообщение низкое напряжение (< 80 % Uo в течение 1 с) / Действие: контакт выдачи сообщения и аварийной сигнализации перерегулирование (неустойчивый процесс регулирования) / Действие: контакт выдачи сообщения и аварийной сигнализации низкий коэффициент мощности / Действие: контакт выдачи сообщения и аварийной сигнализации перекомпенсация / Действие: контакт выдачи сообщения и аварийной сигнализации потери в конденсаторе (-25 %) / Действие: контакт выдачи сообщения и аварийной сигнализации перегрузка конденсатора по току (Irms/I1) (> 1,5) / Действие: контакт выдачи сообщения и аварийной сигнализации высокий ток (> 115 %) / Действие: сообщение низкий ток (< 2,5 %) / Действие: сообщение сверхток (> 115 % I1) / Действие: контакт выдачи сообщения и аварийной сигнализации перегрев (θ >= θo - 15 °C) / Действие: выключатель вентилятора перегрев (θ >= θo (θo = 50 °C максимум)) / Действие: контакт выдачи сообщения и аварийной сигнализации перенапряжение (> 110 % Uo) / Действие: контакт выдачи сообщения и аварийной сигнализации
• Ток измерения 0-5 А
• Точность измерения +/- 2 %
• Условия эксплуатации температура окружающего воздуха при хранении: - 20...60 °C
• Уставки рабочего режима автоматический ручной
• Язык английский Французский испанский португальский немецкий
