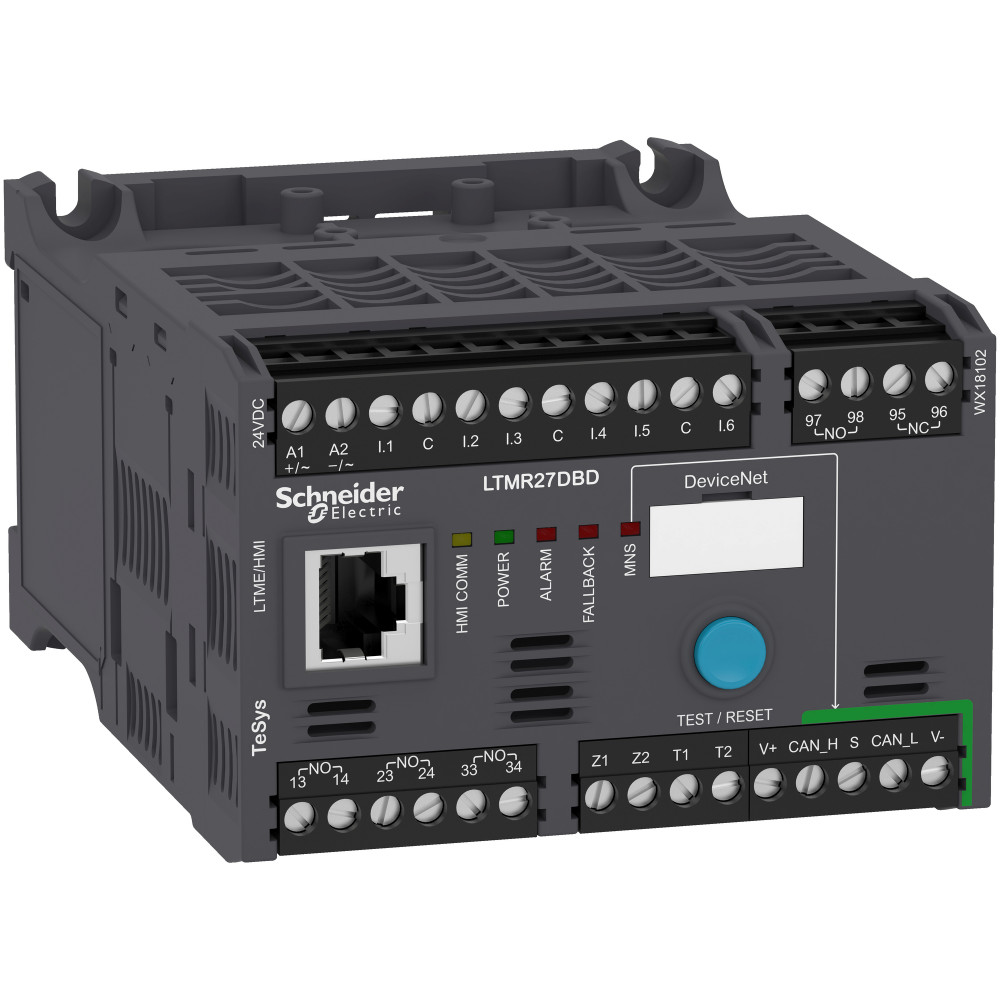

РЕЛ.TESYS TDEVICENET 1.35-27A 24VDC

Характеристики

• Current state 0 guaranteed дискретный вход: < 5 В и
• Current state 1 guaranteed дискретный вход: < 15 V и 2...15 mA для 15 ms
• [ui] номинальное напряжение изоляции 690 В в соответствии с EN/МЭК 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508
• [up] номинальное импульсное выдерживаемое на 6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1 0.8 кВ цепь обмена данными в соответствии с EN/IEC 60947-4-1 0.8 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1
• [us] номинальное напряжение сети 24 В Постоянный ток (DC)
• Веб-службы Web-сервер
• Вес нетто 0.53 кг
• Выдерживаемое короткое замыкание 100 кА в соответствии с EN/IEC 60947-4-1
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Допустимая мощность 480 VA (AC-15), Ie = 2 А, 500000 циклы (выход) 30 W (DC-13), Ie = 1.25 А, 500000 циклы (выход)
• Защитное исполнение 12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30 48 h в соответствии с EN/IEC 60070-2-11 TH в соответствии с EN/IEC 60068
• Код совместимости LTMR
• Краткое название устройства LTMR
• Максимальная рабочая частота 2 Hz
• Максимальная частота коммутации 1800 цикл/ч
• Механическая стойкость вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6 вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6 удары половина ускорения синусоидальной волны: 15 ГН в течении 11 мс в соответствии с EN/IEC 60068-2-27
• Момент затяжки Цепь управления: 0.5-0.6 Н·м Плоская отвертка 3 мм
• Наименование продукта TeSys T
• Номер логического входа 6
• Номер сетевого порта DeviceNet
• Область применения Контроль и мониторинг оборудования
• Потребляемый ток 56...127 mA
• Пределы напряжения питания 20.4-26.24 В Постоянный ток (DC)
• Рабочая температура окружающей среды -20-60 °C
• Серия TeSys
• Сертификаты LROS (Lloyds register of shipping) RINA KERI RMRoS CSA ATEX DNV C-Tick CCC BV EAC NOM ABS UL GL
• Соединения – клеммы Цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником Цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника Цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником Цепь управления: разъем 2 кабель (-и) 0.2-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 2 кабель (-и) 0.5-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
• Соответствующий номинал предохранителя 4 А GG для выход 0.5 А GG для Цепь управления
• Стандарты UL 508 CSA C22.2 № 14 IACS E10 IEC 60947-4-1 EN 60947-4-1
• Температура окружающей среды при хранении -40-80 °C
• Тип защиты изменение коэффициента мощности тепловая защита зафиксированный ротор перегрузка (долгое время) фазный дисбаланс защита от включения с обратной полярностью колебание нагрузки Перезагрузка защита от утечки тока обрыв фазы защита от тепловой перегрузки
• Тип измерения средний ток фазный ток I1, I2, I3 RMS короткое замыкание на землю температура дисбаланс тока
• Тип контактов 1 Н.О. + 1 Н.З. аварийный сигнал 3 НО
• Тип продукта контроллер электродвигателя
• Тип сети и машинной диагностики счетчик часов времени работы запись неисправностей оставшееся время работы до отключения по перегрузке запись событий контекстная информация фазная неисправность и счетчики замыканий на землю пусковой ток и время данные об истории запись команд управления двигателем время ожидания после отключения перенапряжения
• Тип шины DeviceNet ISO 1198 интерфейс, обращаться к 1...64, скорость передачи 125...500 kbit/s, клеммный блок с кабель с 4 экранированными витыми парами
• Ток измерения 1.35-27 А
• Ток нагрузки 5 А в 250 V Переменный ток для логический выход 5 А в 30 V Постоянный ток (DC) для логический выход
• Точность измерения 5...15 % измерение тока замыкания на землю встроенным ТТ 1 % напряжение (100...830 V) 3 % Коэффициент мощности 5 % измерение тока замыкания на землю внешним ТТ +/- 30 мин./год встроенные часы 0.02 Температура 1 % ток 5 % Активная и реактивная мощность
• Шаг соединения 5.08 мм
• Электромагнитная совместимость Электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (4 кВ) в соответствии с EN/IEC 61000-4-5 излучаемые РЧ поля, 3 (10 В/м) в соответствии с EN/IEC 61000-4-3 тест на стойкость к коммутационным помехам, уровень 3 (2 кВ) в соответствии с EN/IEC 61000-4-4 тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-4 Испытание на стойкость к провалам и кратковременным и (70 %, 500 мс) в соответствии с EN/IEC 61000-4-11 Наведенные РЧ помехи (10 В) в соответствии с EN/IEC 61000-4-6 импульсные помехи (0,5 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5
