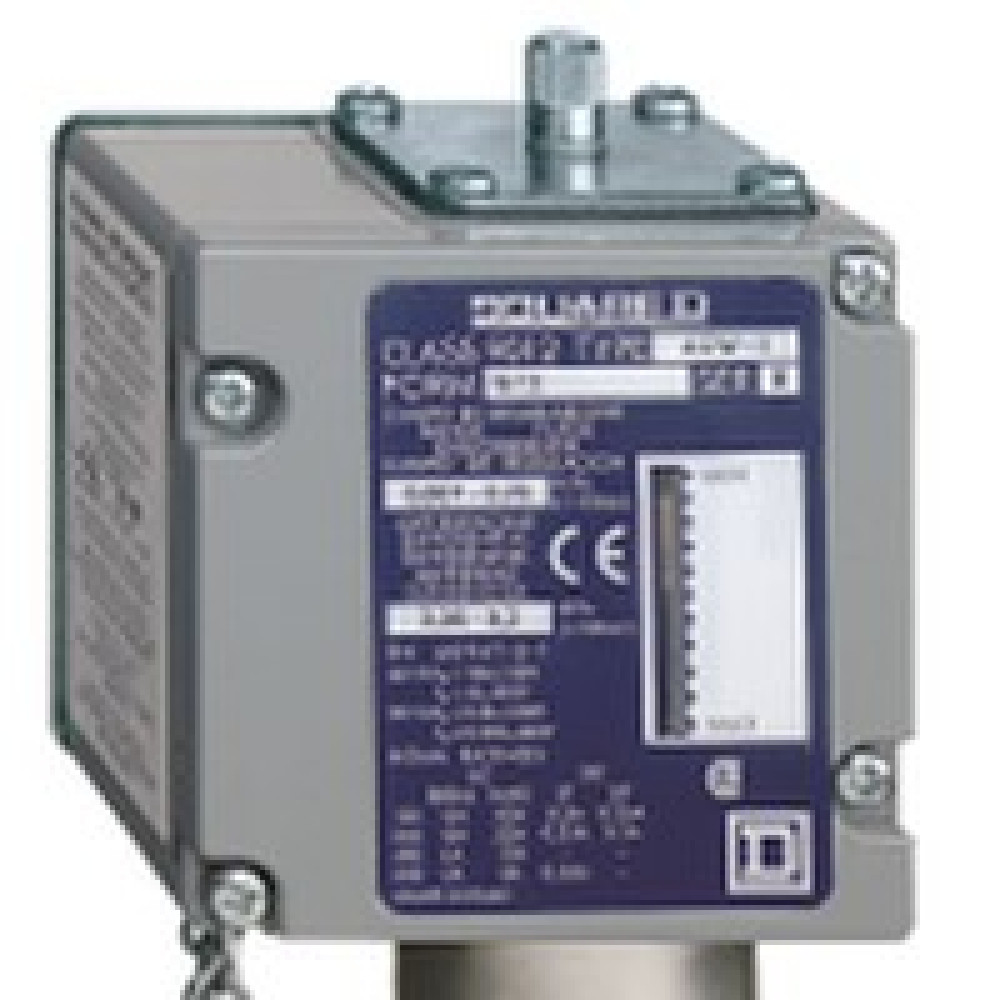

РЕЛЕ ДАВЛЕНИЯ 0,07 - 5,2 БАР
ACW5M129012
РЕЛЕ ДАВЛЕНИЯ 0,07, 5,2 БАР ACW5M129012. серия продукта: OsiSense XM
- наименование датчика давления: ACW
- тип шкалы: регулируем. дифференциальн.
- материалы, контактирующие с жидкостью: фосфорист. бронза
- размер датчика давления: 5.2 бар
- задаваемый диапазон уставок при падении давления: 0.07.5.2 бар
- задаваемый диапазон уставок при увеличении давления: 0.37.6.2 бар
Преимущества: Инновации в каждой настройке параметров. Удобный датчик контроля давления, который можно абсолютно легко настроить с непревзойденной гибкостью модификации во время эксплуатации.
Применение: Контроль или мониторинг давления формовочных прессов, машин для литья под давлением, шлифовальных станков, обрабатывающих центров и т. д.
- наименование датчика давления: ACW
- тип шкалы: регулируем. дифференциальн.
- материалы, контактирующие с жидкостью: фосфорист. бронза
- размер датчика давления: 5.2 бар
- задаваемый диапазон уставок при падении давления: 0.07.5.2 бар
- задаваемый диапазон уставок при увеличении давления: 0.37.6.2 бар
Преимущества: Инновации в каждой настройке параметров. Удобный датчик контроля давления, который можно абсолютно легко настроить с непревзойденной гибкостью модификации во время эксплуатации.
Применение: Контроль или мониторинг давления формовочных прессов, машин для литья под давлением, шлифовальных станков, обрабатывающих центров и т. д.
Класс: Реле давления (ID: EC000243)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 88 | мм |
| EF000040 | Высота | 167 | мм |
| EF000049 | Глубина | 68 | мм |
| EF000458 | С дисплеем | Да | |
| EF001408 | С переключателем ВКЛ/ОТКЛ | Да | |
| EF001410 | Начальная установка | 370...6200 | гПа |
| EF001411 | Конечные установки | 70...5200 | гПа |
| EF001964 | Макс. рабочее давление | 7000 | гПа |
| EF003531 | Количество вспомогат. переключающих контактов | 1 | |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF004663 | Взрывозащищенный | Да | |
| EF005474 | Степень защиты (IP) | EV008925 IP65/IP67 | |
| EF006812 | Начальное значение диапазона измерения давления | 37000 | Па |
| EF007008 | Давление отключения | 0.07...5.2 | Бар |
| EF007029 | Номинальное напряжение Ue при AC 50 Гц | 24...500 | В |
| EF007030 | Номин. напряжение Ue при AC 60 Гц | 0...500 | В |
| EF007031 | Номинальное напряжение Ue постоян. тока | 24...600 | В |
| EF007080 | Давление разрыва | 7 | Бар |
| EF007124 | Оптимальное давление | 0.07...5.2 | Бар |
| EF007132 | Электронная версия | Да | |
| EF007134 | Конечное значение диапазона измерения давления | 620000 | Па |
| EF007226 | Подходит для 2-ступенчатых контроллеров | Нет | |
| EF007228 | Подходит в качестве ограничителя | Нет | |
| EF007239 | Подходит в качестве предохранительного/тревожного | Нет | |
| EF007365 | Макс. тестовое давление | 1 | Бар |
| EF007369 | Средняя температура | -73...125 | °C |
| EF007378 | С ручным управлением | Да | |
| EF008261 | Гистерезис переключателя давления | 1 | Бар |
| EF011959 | Степень защиты (NEMA) | EV000154 Прочее | |
| EF022694 | Размер резьбы | EV000154 Прочее |
Характеристики
- Вес нетто 1.55 кг
- Возможный макс. дифференциал при макс. уставке 1 бар
- Возможный макс. дифференциал при мин.уставке 1 бар
- Возможный мин. дифференциал при макс. уставке 0.3 бар
- Возможный мин. дифференциал при мин. уставке 0.3 бар
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Задаваемый диапазон уставок при падении давления 0.07-5.2 бар
- Задаваемый диапазон уставок при увеличении давления 0.37-6.2 бар
- Защитное исполнение TC
- Контролируемая жидкость воздух (-73-125 °C) масло для гидравлических систем (-73-125 °C) некоррозийная жидкость (-73-125 °C)
- Локальный дисплей без
- Макс. допустимое давление - за один цикл 7 бар
- Материал шкафа цинковый сплав
- Материалы, контактирующие с жидкостью фосфорист. бронза
- Механическая износостойкость 1000000 циклы
- Наименование датчика давления ACW
- Описание зажимов iso n°1 (3-4)NO (1-2)NC
- Рабочая температура окружающей среды -56-85 °C
- Рабочий орган, перемещаемый под давлением головки кнопок
- Размер датчика давления 5.2 бар
- Серия OsiSense XM
- Сертификаты EAC внесенный в список UL CSA
- Специальная область применения продукта для регулирования в промежутке между 2 пределами
- Стандарты CE EN/IEC 60947-5-1
- Тип гидравлического соединения G 1/4 (розетка) в соответствии с ISO 228
- Тип датчика давления электромеханический датчик давления
- Тип контактов 1 переключающ. мгновенное действие
- Тип шкалы регулируем. дифференциальн.
- Установка внешн.
- Электрическое соединение винтовые зажимы, зажимная способность: 1 x 1...2 x 2,5 мм²
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: ACW5M129012
- Артикул: ACW5M129012
