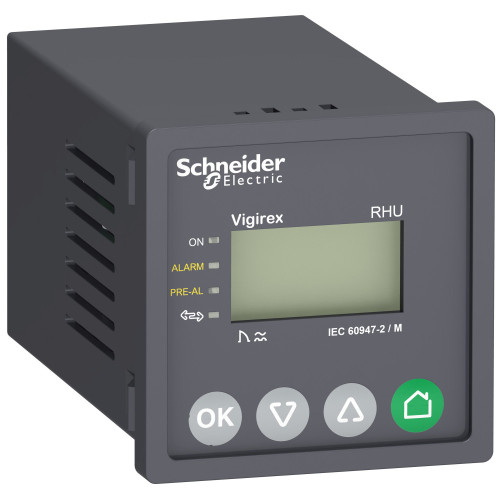

РЕЛЕ RHUs РУЧ.ВОЗВ.~220-240 50/60/400ГЦ

Характеристики

• [ie] номинальный рабочий ток 6 А в 24 В переменный ток стандартный AC-12 5 А в 48 V переменный ток стандартный AC-15 2 А в 48 V постоянный ток стандартный DC-12 6 А в 110...130 V переменный ток стандартный AC-12 6 А в 110...130 V переменный ток стандартный AC-13 4 А в 110...130 V переменный ток стандартный AC-14 4 А в 110...130 V переменный ток стандартный AC-15 0.6 А в 110...130 V постоянный ток стандартный DC-12 6 А в 220...240 V переменный ток стандартный AC-12 6 А в 220...240 V переменный ток стандартный AC-13 4 А в 220...240 V переменный ток стандартный AC-14 6 А в 24 В переменный ток стандартный AC-13 4 А в 220...240 V переменный ток стандартный AC-15 0.4 А в 250 V постоянный ток стандартный DC-12 5 А в 380...415 V переменный ток стандартный AC-12 5 А в 24 В переменный ток стандартный AC-14 5 А в 24 В переменный ток стандартный AC-15 6 А в 24 В постоянный ток стандартный DC-12 2 А в 24 В постоянный ток стандартный DC-13 6 А в 48 V переменный ток стандартный AC-12 6 А в 48 V переменный ток стандартный AC-13 5 А в 48 V переменный ток стандартный AC-14
• [ithe] условный тепловой ток в закрытом корпусе 8 А
• [us] номинальное напряжение сети 220...240 В переменный ток 50...400 Hz - 15...10 %
• Время обновления 0.5 с
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директива ec rohs Соответствует
• Длина зачистки проводов цепь аварийной сигнализации: 6 мм проверка реле и сброс аварийного сигнала: 6 мм датчик: 6 мм наличие напряжения: 6 мм блок питания: 6 мм предупредительный сигнал: 6 мм
• Информация об исключениях по регламенту rohs да
• Класс защиты от поражения электр. током класс II
• Код совместимости RH86M
• Краткое название устройства RHUs
• Механическая стойкость вибрации 13,2...100 Гц: 0,7 g вибрации 2...13,2 Гц: +/- 1 mm
• Мин. нагрузка 10 мА в 12 V
• Момент затяжки цепь аварийной сигнализации: 0.5-0.5 Н-м проверка реле и сброс аварийного сигнала: 0.5-0.5 Н-м датчик: 0.5-0.5 Н-м наличие напряжения: 0.5-0.5 Н-м блок питания: 0.5-0.5 Н-м предупредительный сигнал: 0.5-0.5 Н-м
• Монтажная опора панель
• Набор вспомогательных контактов 1 выводное реле с НЗ/НО контактами сигнал тревоги отказобезопасный 1 Н.О. Предварительный аварийный сигнал отказобезопасный
• Не содержит ртути да
• Номинальное напряжение сети 1000-1000 В - переменный ток в 50...400 Hz
• Относительная влажность 95-95 % в 25-55 °C
• Пороговая уставка 0.015...1 A adjustable in step of 0.001 A Предварительный аварийный сигнал 1...30 A adjustable in step of 0.1 A Предварительный аварийный сигнал 0.03...1 A adjustable in step of 0.001 A сигнал тревоги 1...30 A adjustable in step of 0.1 A сигнал тревоги
• Потребляемая мощность (ва) 8 В·А
• Применение реле реле контроля protection relay
• Профиль кругооборота ENVEOLI1602009
• Рабочая температура -25-55 °C
• Размеры выреза 68 x 68 mm
• Регламент reach Содержание особо опасных веществ превышает пороговую величину
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
• Серия Vigirex
• Серия продукта Vigirex
• Совместимость серий продукта Vigirex RHUs TOA датчик тока утечки на землю Vigirex RHUs 0 датчик тока утечки на землю
• Соединения – клеммы цепь аварийной сигнализации: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 блок питания: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 предупредительный сигнал: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 предупредительный сигнал: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 цепь аварийной сигнализации: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 датчик: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 датчик: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 блок питания: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12
• Статус устойчивого продукта Грин Премиум продукция
• Степень защиты ik IK07 в соответствии с EN 50102
• Температура окружающей среды при хранении -40-85 °C
• Тип измерения измерение тока замыкания на землю встроенным ТТ, диапазон: 20...200 %, точность: +/- 20 %
• Тип настройки клавиатура
• Тип настройки задержки срабатывания защиты от тока утечки регулируем. 0-4.5 с adjustable in step of 10 ms Предварительный аварийный сигнал мгновенный 30-30 мА сигнал тревоги регулируем. 0.03-30 А 0-4.5 с adjustable in step of 10 ms сигнал тревоги
• Тип продукта реле защиты остаточного тока
• Устойчивость настроек защищенный кодом доступа
• Функция тестирования дистанционная проверка местный
• Характеристики окружающей среды воздействие тепла и влажности не при эксплуатации в соответствии с IEC 60068-2-30 воздействие тепла и влажности при эксплуатации в соответствии с IEC 60068-2-56 соляной туман в соответствии с IEC 60068-2-52
• Экологическая отчетнсть ENVPEP1602009
• Электромагнитная совместимость наведенные и излучаемые помехи: B в соответствии с CISPR 11 проверка стойкости к наведенным РЧ помехам: 3 в соответствии с IEC 61000-4-6 испытание стойкости к с электролитическому разряду: 4 в соответствии с IEC 61000-4-2 восприимчивость к мощным наведенным помехам: 4 в соответствии с IEC 61000-4-5 восприимчивость к слабым наведенным помехам: 4 в соответствии с IEC 61000-4-4 восприимчивость с помехам: 3 в соответствии с IEC 61000-4-3
