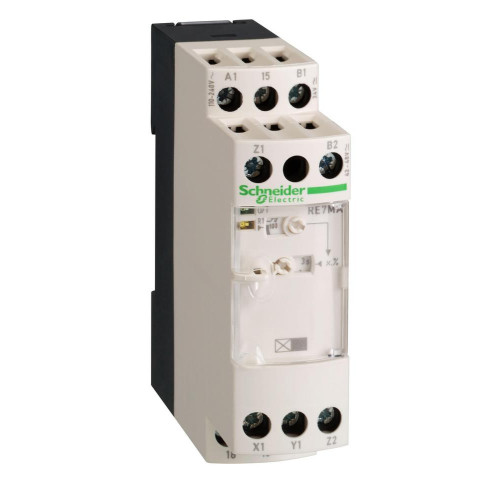

РЕЛЕ, СИММ ВЫДЕРЖКА 0,05-1С ~/=24В 2CO

Характеристики

• Maximum [ie] rated operational current 2 А DC-13 24 В в 70 °C в соответствии с IEC 60947-5-1/1991/VDE 0660 0.1 А DC-13 250 В в 70 °C в соответствии с IEC 60947-5-1/1991/VDE 0660 0.2 А DC-13 115 V в 70 °C в соответствии с IEC 60947-5-1/1991/VDE 0660 3 А AC-15 в 70 °C в соответствии с IEC 60947-5-1/1991/VDE 0660
• [ith] условный тепловой ток на открытом возду 8 А
• [ui] номинальное напряжение изоляции 250 В между цепью контакта и входами управления МЭК сертифицированный 250 В между цепью контакта и источником питания МЭК сертифицированный 300 В между цепью контакта и входами управления CSA сертифицированный 300 В между цепью контакта и источником питания CSA сертифицированный
• [us] номинальное напряжение сети 110...240 В Переменный ток 50/60 Гц 24 В пер./пост. тока 50/60 Гц 42...48 В пер./пост. тока 50/60 Гц
• Вес нетто 0.15 кг
• Виброустойчивость 0,35 мм (частота= 10-55 Гц) в соответствии с IEC 60068-2-6
• Время сброса 50 мс
• Выдерживаемая импульсная помеха 2 кВ в соответствии с МЭК 61000-4-5 уровень 3
• Диапазон задержки 0.05 с...300 ч
• Диапазон напряжения 0,85...1,1 Us
• Импульс напряжения без поглощения мощности 4.8 кВ
• Код совместимости RE7C
• Макс. коммутируемое напряжение 250 В пер./пост. тока
• Макс. коммутируемый ток 1 мА (Y1Z2)
• Механическая износостойкость 20000000 циклы
• Мин. длительность импульса 20 мс
• Минимальная коммутационная способность 10 мА в 12 V
• Момент затяжки 0.6-1.1 Н·м
• Наименование компонента RE7
• Напряжение отключения питания > 0,1 Uc
• Описание терминала (25-26-28)OC_ON_OFF ALT (B1-A2)CO (15-16-18)OC_ON_OFF (Z2)UNUSED (Y1)UNUSED
• Отклонение напряжения < 0,2 %/В
• Отклонение ном. характеристик в зависимост < 0,07 %/°C
• Относительная влажность 15-85 % 3K3 в соответствии с МЭК 60721-3-3
• Повторяемость позиционирования +/- 0,2 %
• Погрешность задержки срабатывания +/- 10 % полной шкалы
• Помеха излучаемая/наведенная CISPR22 класс A CISPR11 группа 1- класс A
• Потребляемая мощность, ва 2 В·А в 48 В 1.2 В·А в 24 В 12.5 В·А в 240 В 2.8 В·А в 110 V
• Рабочая температура окружающей среды -20-60 °C
• Размер шага в ширину 22.5 мм
• Серия Zelio Time
• Сертификаты GL CSA UL
• Совместимость входа 3/4-проводн. датчики PNP/NPN без внутренней нагрузки
• Соединения – клеммы винтовые зажимы, 2 x 1,5 мм² гибкий С кабельным наконечником винтовые зажимы, 2 x 2,5 мм² гибкий Без наконечника
• Стандарты EN/IEC 61812-1
• Стойкость к коммутационным помехам 2 кВ в соответствии с МЭК 61000-4-4 уровень 3
• Стойкость к кратковременным исчезновениям 3 мс
• Стойкость к электромагнитным полям 10 В/м в соответствии с МЭК 61000-4-3 уровень 3
• Стойкость к электростатическому разряду 6 кВ в контакте в соответствии с МЭК 61000-4-2 уровень 3 8 кВ в воздухе в соответствии с МЭК 61000-4-2 уровень 3
• Температура окружающей среды при хранении -40-85 °C
• Тип дискретного выхода реле
• Тип задержки Ac
• Тип контактов 2 переключающ.
• Тип продукта промышленное реле времени
• Электрическая прочность изоляции 2.5 кВ
