РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ОБРЫВА ФАЗ

Характеристики

• Maximum measuring cycle 150 мс цикл измерения, согласно истинному действ. значению
• [ui] номинальное напряжение изоляции 400 В в соответствии с IEC 60664-1
• Вес нетто 0.13 кг
• Виброустойчивость 0,35 мм (частота= 5-57.6 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 57.6-150 Гц) в соответствии с IEC 60255-21-1
• Время сброса 1500 мс задержка
• Время срабатывания < 200 ms (в случае неисправности)
• Выходные контакты 1 переключающ.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Гистерезис 2-2 %
• Данные о безопасности и надежности MTTFd = 502.2 лет B10d = 470000
• Диапазон измерения 208...480 V напряжение Переменный ток
• Диапазон напряжения 208...480 В фаза - фаза
• Директивы 73/23/EEC — директива о низковольтном оборудовании 89/336/EEC - электромагнетическое соответствие
• Задание уставки небаланса 5...15 % выбранного Un
• Задержка пуска после включения питания 650 мс
• Импульс напряжения без поглощения мощности 4 кВ в соответствии с IEC 60255-5 4 кВ в соответствии с IEC 60664-1 4 кВ в соответствии с IEC 61000-4-5
• Информация о ремонтопригодности Подлежит замене
• Код совместимости RM17
• Коммутационная способность, в·а 1250 В·А
• Локальная индикация питание включено: светодиод (зеленый) реле ON: светодиод (желтый)
• Макс. коммутируемое напряжение 250 В Переменный ток 250 В постоянный ток
• Макс. коммутируемый ток 5 А Переменный ток 5 А постоянный ток
• Механическая износостойкость 30000000 циклы
• Минимальный коммутируемый ток 10 мА в 5 V постоянный ток
• Момент затяжки 0.6-1 Н-м в соответствии с МЭК 60947-1
• Монтажная опора 35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715

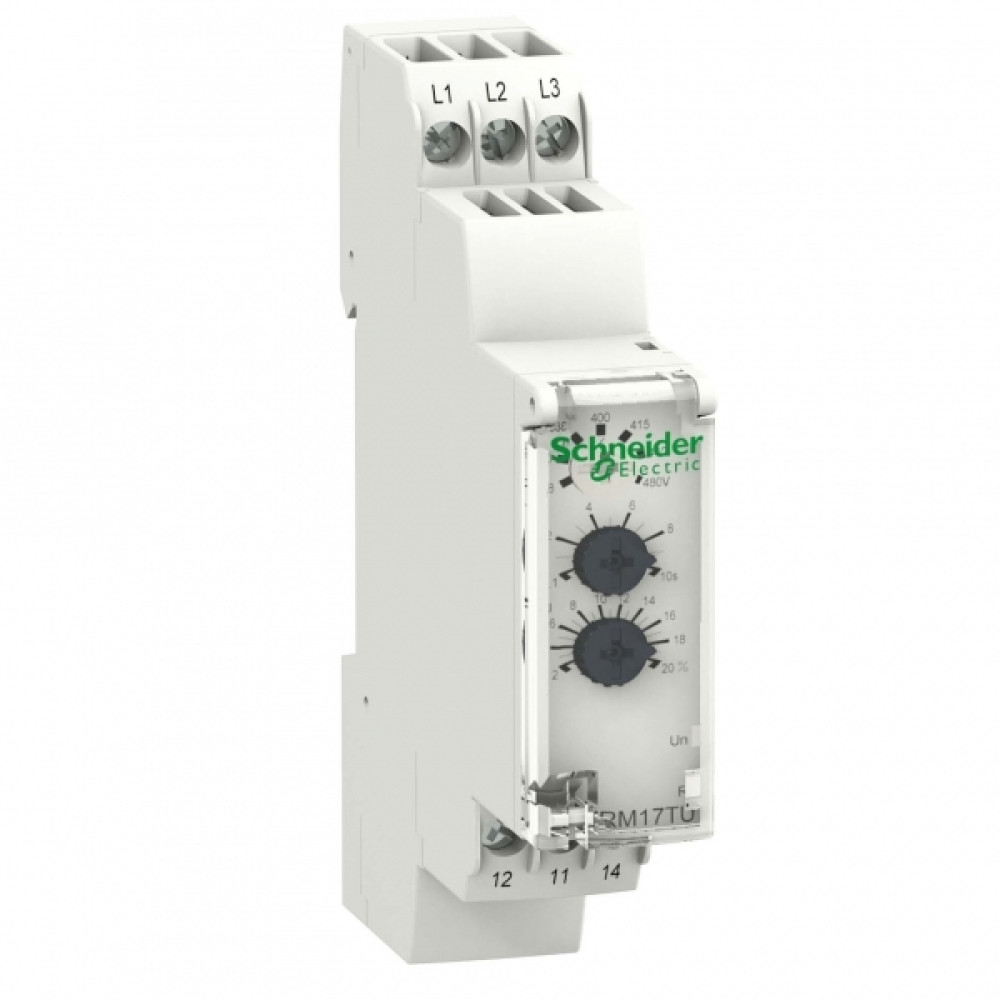

• Наименование релейной защиты RM17TU
• Напряжение испытания изоляции 2 кВ Переменный ток 50 Гц, 1 мин. в соответствии с IEC 60255-5 2 кВ Переменный ток 50 Гц, 1 мин. в соответствии с IEC 60664-1
• Номинальный выходной ток 5 А
• Относительная влажность 95-95 % в 55-55 °C в соответствии с IEC 60068-2-30
• Параметры, контролируемые реле обнаружение минимального напряжения порядок чередования фаз обнаружение обрыва фазы
• Повторяемость позиционирования 0.5 % для вход и цепь измерения 3 % для задержка
• Погрешность измерения < 0,05 %/°C с изменением температуры < 1 % по всему диапазону с изменением напряжения
• Потребляемая мощность, ва 0-22 В·А в 400 В Переменный ток 50 Гц
• Предел настройки напряжения -2...-12 % в диапазоне 208 В пер. тока -2...-17 % в диапазоне 220 В пер. тока 2...20 % выбранного Un +2...+17 % в диапазоне 480 В пер. тока
• Пределы напряжения измерения 183-528 В Переменный ток
• Пределы напряжения питания 183-528 В пер. ток
• Пределы напряжения цепи управления - 12 % + 10 % Un
• Рабочая температура окружающей среды -20-50 °C
• Серия Zelio Control
• Сертификаты GL ГОСТ UL C-Tick CSA
• Соединения – клеммы винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель Без наконечника винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 12) Гибкий С кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) Гибкий С кабельным наконечником
• Сопротивление изоляции > 500 МОм в 500 V постоянный ток в соответствии с IEC 60255-5 > 500 МОм в 500 V постоянный ток в соответствии с IEC 60664-1
• Специальная область применения продукта для 3-фазного питания
• Стандарты EN/МЭК 60255-1
• Температура окружающей среды при хранении -40-70 °C
• Тип задержки настраиваемый 0.1...10 с, +/- 10 % значения полной шкалы
• Тип продукта модульные реле измерения и управления
• Тип релейной защиты многофункциональное реле управления
• Функциональность обнаружение пониженного давления
• Частота 50/60 Hz +/- 10 %
• Частота тока цепи управления 50...60 Hz +/- 10 %
• Чувствительность к обрыву фазы 0,7 Un
• Электрическая износостойкость 100000 циклы
• Электромагнитная совместимость стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4 стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3 стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2
