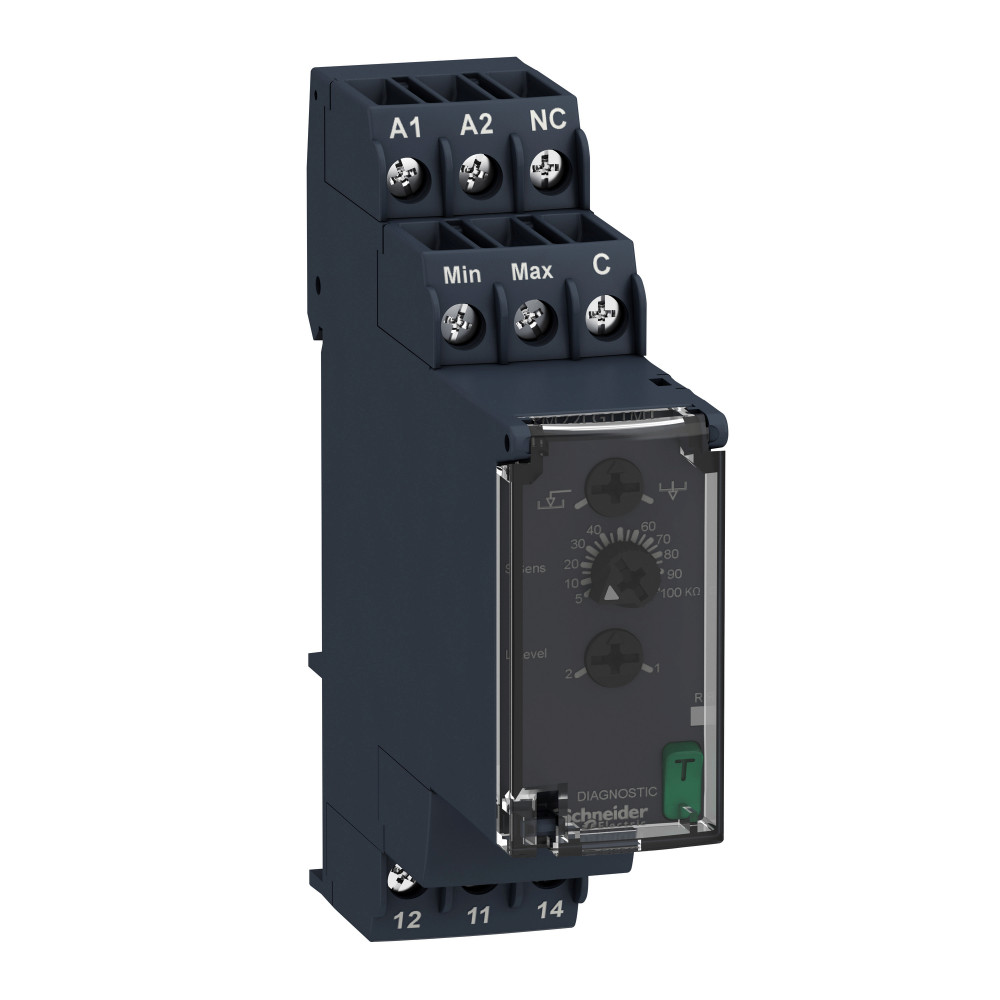

РЕЛЕ КОНТРОЛЯ УРОВНЯ ЖИДКОСТИ, 5kΩ-100KΩ

Характеристики

• Maximum cable distance between devices 1000 м между датчик и задержка
• Maximum supply current for sensors 1 мА
• [in] номинальный ток 8 А
• [uc] напряжение цепи управления 380...415 В
• [us] номинальное напряжение сети 380...415 В переменный ток 50/60 Гц
• Вес нетто 0.1 кг
• Виброустойчивость 0,075 мм (частота= 10-58.1 Гц) не работает в соответствии с IEC 60068-2-6 1 gn (частота= 10-58.1 Гц) не работает в соответствии с IEC 60068-2-6 0.035 мм (частота= 58.1-150 Гц) в рабочем режиме в соответствии с IEC 60068-2-6 0,5 gn (частота= 58.1-150 Гц) в рабочем режиме в соответствии с IEC 60068-2-6
• Выходные контакты 2 переключающ.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Данные о безопасности и надежности MTTFd = 125.5 лет B10d = 120000
• Емкостное сопротивление кабеля 1 нФ в HS (высокая чувствительность) для кабель датчика 2.2 нФ в St (стандартная чувствительность) для кабель датчика 4.7 нФ в LS (низкая чувствительность) для кабель датчика
• Задержка пуска после включения питания 0.6 с
• Код совместимости RM22
• Коммутационная способность, в·а 2000 В·А
• Макс. коммутируемое напряжение 250 В Переменный ток
• Макс. коммутируемый ток 8 А Переменный ток
• Макс. напряжение на электроде 12 В переменный ток
• Макс. ток в электроде 1 мА
• Механическая износостойкость 10000000 циклы
• Минимальный коммутируемый ток 10 мА в 5 V Постоянный ток (DC)
• Момент затяжки 0.6-1 Н·м в соответствии с IEC 60947-1
• Монтажная опора DIN-рейка 35 мм в соответствии с EN/IEC 60715
• Наименование релейной защиты RM22L
• Напряжение испытания изоляции 2.5 кВ Переменный ток 50 Гц, 1 мин. в соответствии с IEC 60255-27
• Номинальных выходной ток 8 А
• Относительная влажность 93-97 % в 25-55 °C в соответствии с МЭК 60068-2-30
• Параметры, контролируемые реле обнаружение резистивными датчиками
• Повторяемость позиционирования +/- 2 % для задержка
• Погрешность измерения < 1 % по всему диапазону с изменением напряжения 0,05 %/°C с изменением температуры
• Положение монтажа любое положение
• Пределы напряжения питания 323-456.5 В переменный ток
• Регулировка чувствительности 5-100 %
• Серия Реле контроля Harmony
• Сертификаты CSA GL RCM UL EAC CE CCC
• Соединения – клеммы винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель Без наконечника винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником,клеммные блоки с винтовыми зажимами
• Стандарты EN/МЭК 60255-1
• Стойкость к кратковременным исчезновениям 100 мс Постоянный ток (DC) 90 мс Переменный ток
• Температура окружающей среды при хранении -40-70 °C
• Тип задержки без
• Тип контактов 1 переключающ.
• Тип продукта level control relay
• Тип релейной защиты реле контроля уровня
• Функциональность обнаружение датчика
• Шкала чувствительности 5...100 kOhm St (стандартная чувствительность)
• Электрическая износостойкость 100000 циклы
• Электромагнитная совместимость стойкость в жилых домах, коммерческих зданиях и неболь в соответствии с EN/IEC 61000-6-1 Стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2 стандартн. излучение для жилых, коммерческих и небольш в соответствии с EN/IEC 61000-6-3 Стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4 Электростатический разряд - контрольный уровень: 6 кВ (Разряд при контакте)уровень 3 в соответствии с МЭК 61000-4-2 Электростатический разряд - контрольный уровень: 8 кВ (Выброс воздуха)уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам - контрольный уровень: 10 В/муровень 3 в соответствии с МЭК 61000-4-3 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 4 кВ (прямой)уровень 4 в соответствии с МЭК 61000-4-4 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 2 кВ (емкостная связь)уровень 4 в соответствии с МЭК 61000-4-4 Испытание невосприимчивости к импульсным помехам - контрольный уровень: 4 кВ (общий режим)уровень 4 в соответствии с МЭК 61000-4-5 Испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 кВ (дифференциальн. режим)уровень 4 в соответствии с МЭК 61000-4-5 Наведенные и излучаемые помехикласс B группа 1 в соответствии с CISPR 11 Наведенные и излучаемые помехиКласс B в соответствии с CISPR 22
