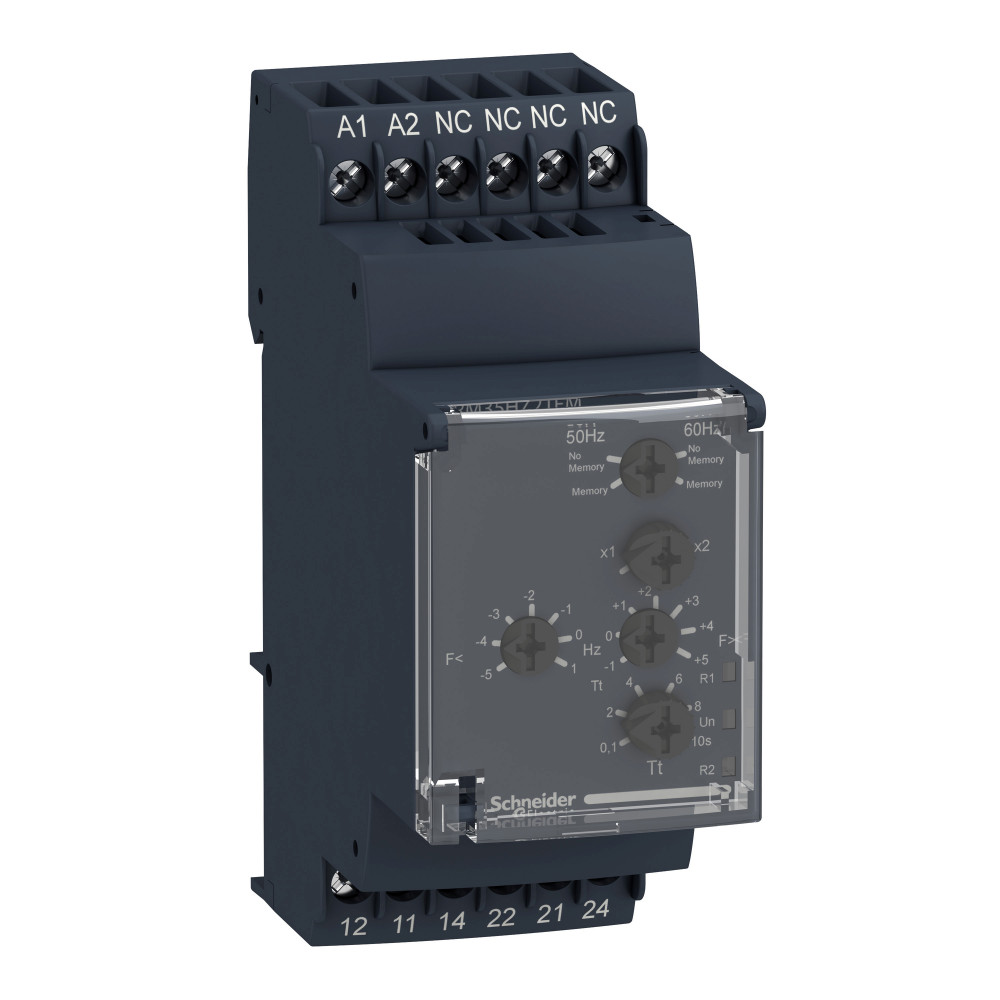

РЕЛЕ КОНТРОЛЯ ЧАСТОТЫ

Характеристики

• Maximum measuring cycle 200 мс цикл измерения, согласно истинному действ. значению
• [ui] номинальное напряжение изоляции 400 В в соответствии с IEC 60664-1
• [us] номинальное напряжение сети 120...277 В пер. ток
• Виброустойчивость 0,35 мм (частота= 5-57.6 Гц) в соответствии с IEC 60068-2-6/IEC 60255-21-1 1 gn (частота= 57.6-150 Гц) в соответствии с IEC 60068-2-6/IEC 60255-21-1
• Время сброса 2000 мс задержка
• Входная частота 70 Гц
• Выходные контакты 1 переключающ. + 1 переключающ.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Гистерезис 0.3-0.3 % фиксированный
• Диапазон измерения 40...70 Hz частота
• Задержка пуска после включения питания 0.5 с
• Импульс напряжения без поглощения мощности 4 кВ
• Информация о ремонтопригодности Подлежит замене
• Код совместимости RM3
• Коммутационная способность, в·а 1250 В·А
• Макс. коммутируемое напряжение 250 В пер./пост. тока
• Механическая износостойкость 30000000 циклы
• Минимальный коммутируемый ток 10 мА в 5 V постоянный ток
• Момент затяжки 0.6-1 Н-м в соответствии с МЭК 60947-1
• Монтажная опора 35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715
• Наименование релейной защиты RM35HZ21FM
• Напряжение испытания изоляции 2 кВ Переменный ток 50 Гц
• Номинальное напряжение питания [us] 120...277 V пер. ток
• Номинальный выходной ток 5 А
• Относительная влажность 95-95 % в 55-55 °C в соответствии с IEC 60068-2-30
• Параметры, контролируемые реле повышенная и пониженная частота 50 или 60 Гц
• Повторяемость позиционирования +/- 0,5 % для вход и цепь измерения +/- 0,5 % для задержка
• Погрешность измерения +/-0,05 %/°C с изменением температуры < +/- 1 % по всему диапазону с изменением напряжения
• Потребляемая мощность, ва 6 В·А Переменный ток
• Пределы напряжения питания 102-308 В пер. ток
• Пределы напряжения цепи управления - 15 % + 10 % Un
• Предельная уставка -2...10 Hz -10...2 Hz
• Рабочая температура окружающей среды -20-50 °C
• Светодиодный индикатор состояния 1 светодиод зеленый для питание включено 1 светодиод желтый для правильная частота (высокая R1) 1 светодиод желтый для правильная частота (низкая R2)
• Серия Zelio Control
• Сертификаты GL UL CSA C-Tick ГОСТ
• Соединения – клеммы винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель Без наконечника винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 12) Гибкий С кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) Гибкий С кабельным наконечником
• Сопротивление изоляции > 500 МОм в 500 V постоянный ток между питанием и релейным выходом в соответствии с IEC 60255-5 > 500 МОм в 500 V постоянный ток между измерением и релейным выходом в соответствии с IEC 60664-1 > 1 MOhm в 500 V постоянный ток между питанием и измерением в соответствии с IEC 60255-5 > 500 МОм в 500 V постоянный ток между питанием и релейным выходом в соответствии с IEC 60664-1 > 500 МОм в 500 V постоянный ток между измерением и релейным выходом в соответствии с IEC 60255-5 > 1 MOhm в 500 V постоянный ток между питанием и измерением в соответствии с IEC 60664-1
• Стандарты IEC 60255-6 NF EN 60255-6
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Температура окружающей среды при хранении -40-70 °C
• Тип задержки настраиваемый 0.1...10 с, +/- 10 % при пересечении порога
• Тип продукта модульные реле измерения и управления
• Тип релейной защиты реле контроля частоты
• Точность измерения +/- 10 % значения полной шкалы на входе +/- 10 % значения полной шкалы для задержки
• Частота 50/60 Hz +/- 10 %
• Частота тока цепи управления 40...70 Hz
• Электрическая износостойкость 100000 циклы
• Электромагнитная совместимость стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4 стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3 стойкость к промышленной среде в соответствии с NF EN/IEC 61000-6-2
