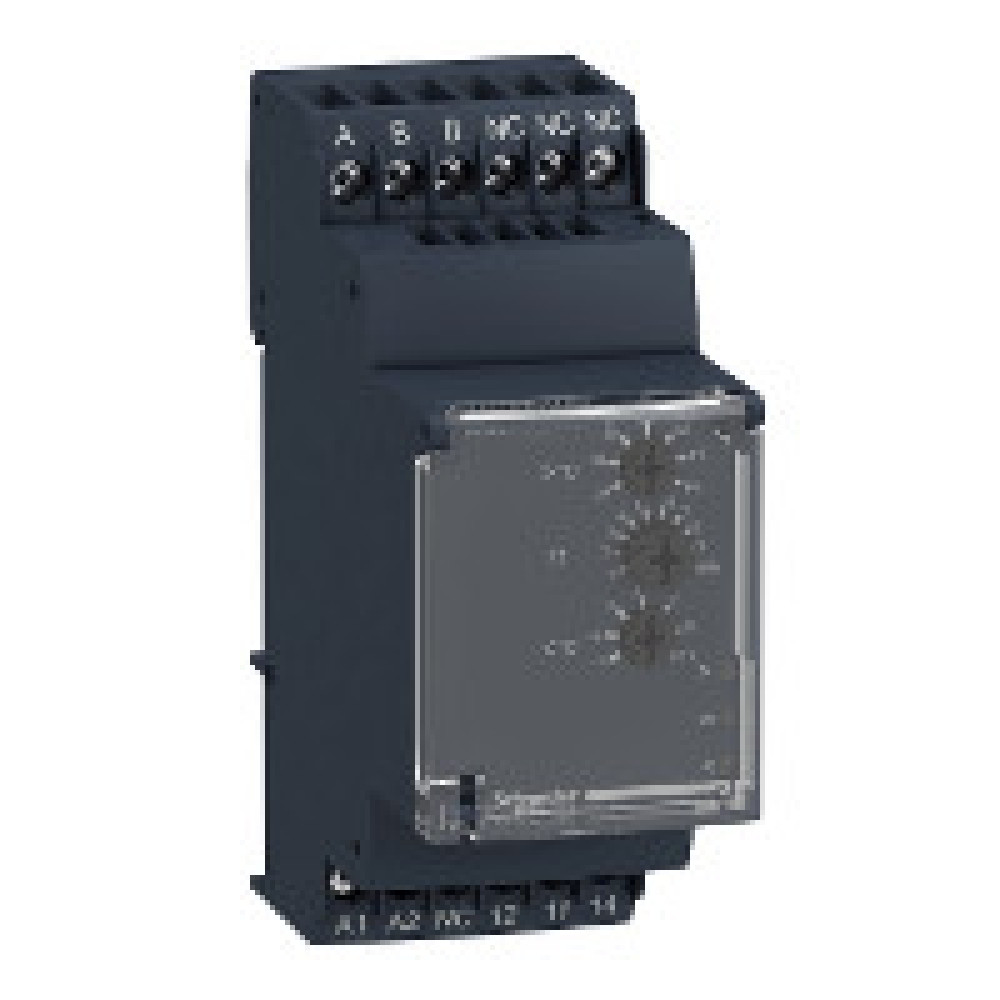

РЕЛЕ КОНТРОЛЯ УРОВНЯ ДИСКРЕТНЫЙ ВХОД

Характеристики

• Maximum supply current for sensors 40 мА
• [in] номинальный ток 5 А
• [uc] напряжение цепи управления 24...240 В
• [ui] номинальное напряжение изоляции 250 В в соответствии с IEC 60664-1
• [up] номинальное импульсное выдерживаемое на 4 кВ в соответствии с IEC 60255-5 4 кВ в соответствии с IEC 60664-1 4 кВ в соответствии с МЭК 61000-4-5
• [us] номинальное напряжение сети 24...240 В пер./пост. ток 50/60 Гц +/- 10 %
• Время сброса 1000 мс 4000 мс
• Выходные контакты 1 переключающ.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Данные о безопасности и надежности B10d = 170000 MTTFd = 182.6 лет
• Емкостное сопротивление кабеля 10 нФ для кабель датчика
• Задержка пуска после включения питания 0.5 с
• Информация о ремонтопригодности Подлежит замене
• Код совместимости RM3
• Коммутационная способность, в·а 1250 В·А
• Локальная индикация реле ON: светодиод (желтый) Питание включено: светодиод (зеленый) таймер вкл.: светодиод (желтый)
• Макс. коммутируемое напряжение 250 В пер./пост. тока
• Макс. коммутируемый ток 5 А пер./пост. тока
• Механическая износостойкость 30000000 циклы
• Минимальный коммутируемый ток 10 мА в 5 V Постоянный ток (DC)
• Момент затяжки 0.6-1 Н·м в соответствии с IEC 60947-1
• Монтажная опора 35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715
• Наименование релейной защиты RM35L
• Напряжение испытания изоляции 2 кВ Переменный ток 50 Гц, 1 мин. в соответствии с IEC 60255-5 2 кВ Переменный ток 50 Гц, 1 мин. в соответствии с IEC 60664-1
• Номинальных выходной ток 5 А
• Относительная влажность 95-95 % в 55-55 °C в соответствии с МЭК 60068-2-30
• Параметры, контролируемые реле обнаружение дискретными датчиками
• Повторяемость позиционирования +/- 2 % для задержка
• Погрешность измерения 0,5 %/°C с изменением температуры
• Потребляемая мощность, ва 5 В·А Переменный ток
• Пределы напряжения питания 20.4-264 В пер./пост. ток
• Пределы напряжения цепи управления - 15 % + 10 % Un
• Рабочая температура окружающей среды -20-50 °C
• Регулировка чувствительности 5-100 %
• Серия Реле контроля Harmony
• Сертификаты ГОСТ CSA UL GL C-Tick
• Соединения – клеммы винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель Без наконечника винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 12) гибкий С кабельным наконечником,клеммные блоки с винтовыми зажимами
• Сопротивление изоляции > 500 МОм в 500 В Постоянный ток (DC) между питанием и релейным выходом в соответствии с IEC 60255-5 > 500 МОм в 500 В Постоянный ток (DC) между измерением и релейным выходом в соответствии с IEC 60664-1 > 1 MOhm в 500 В Постоянный ток (DC) между питанием и измерением в соответствии с IEC 60255-5 > 500 МОм в 500 В Постоянный ток (DC) между питанием и релейным выходом в соответствии с IEC 60664-1 > 500 МОм в 500 В Постоянный ток (DC) между измерением и релейным выходом в соответствии с IEC 60255-5 > 1 MOhm в 500 В Постоянный ток (DC) между питанием и измерением в соответствии с IEC 60664-1
• Стандарты EN/IEC 60255-6
• Стойкость к кратковременным исчезновениям 100 мс Постоянный ток (DC) 90 мс Переменный ток
• Температура окружающей среды при хранении -40-70 °C
• Тип задержки настраиваемый 0.1...5 с, +/- 10 %
• Тип контактов 2 переключающ.
• Тип продукта level control relay
• Тип релейной защиты реле контроля уровня
• Точность измерения +/- 10 % значения полной шкалы +/- 20 % диапазона полной шкалы
• Функциональность обнаружение датчика
• Электрическая износостойкость 100000 циклы
• Электромагнитная совместимость Стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4 стандартн. излучение для жилых, коммерческих и небольш в соответствии с EN/IEC 61000-6-3 Стойкость к промышленной среде в соответствии с NF EN/IEC 61000-6-2
