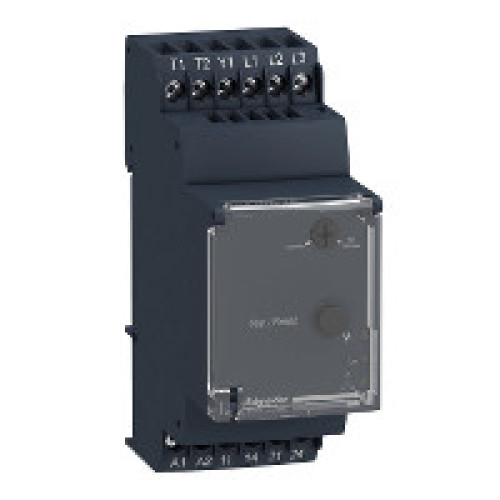

РЕЛЕ КОНТРОЛЯ ФАЗ И ТЕМПЕРАТУРЫ МОТОРА RM35TM250MW

Характеристики

• Maximum resistance 1500 Ом для датчик температуры в 20 °C
• [ui] номинальное напряжение изоляции 400 В в соответствии с IEC 60664-1
• Вес нетто 0.13 кг
• Виброустойчивость 0,35 мм (частота= 5-57.6 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 57.6-150 Гц) в соответствии с IEC 60255-21-1
• Время сброса 10000 мс выход
• Время срабатывания > 50 ms (вход Y1 (контакт Y1-T1) и кнопка)
• Выходные контакты 2 Н.О.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон измерения 208...480 V напряжение Переменный ток 0...20 Ohm обнаружение короткого замыкания
• Диапазон напряжения 176...528 V
• Директивы 73/23/EEC — директива о низковольтном оборудовании 89/336/EEC - электромагнетическое соответствие
• Задержка пуска после включения питания 500 мс
• Импульс напряжения без поглощения мощности 4 кВ
• Информация о ремонтопригодности Подлежит замене
• Код совместимости RM3
• Коммутационная способность, в·а 1250 В·А
• Контактное сопротивление зажимов 602 мОм
• Локальная индикация питание включено: светодиод (зеленый) фаза реле: светодиод (желтый) температура реле (R1): светодиод (желтый)
• Макс. коммутируемое напряжение 250 В Переменный ток 250 В постоянный ток
• Макс. коммутируемый ток 5 А Переменный ток 5 А постоянный ток
• Механическая износостойкость 30000000 циклы
• Минимальный коммутируемый ток 10 мА в 5 V постоянный ток
• Момент затяжки 0.6-1 Н-м в соответствии с МЭК 60947-1
• Монтажная опора 35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715
• Наименование релейной защиты RM35TM
• Напряжение испытания изоляции 2 кВ Переменный ток 50 Гц, 1 мин.
• Номинальный выходной ток 5 А
• Относительная влажность 95-95 % в 55-55 °C в соответствии с IEC 60068-2-30
• Параметры, контролируемые реле обнаружение обрыва фазы порядок чередования фаз кнопка «тест/сброс» температура двигателя, через датчик PTC выбор (с или без тепловой памяти)
• Порог повторного пуска 1650 Ohm +/- 10 % для контур контроля температуры
• Потребляемая мощность, ва 0-4 В·А в 24...240 В Переменный ток
• Пределы напряжения измерения 176-528 В Переменный ток
• Пределы напряжения питания 20.4-264 В пер. ток 20.4-264 В пост. ток
• Рабочая температура окружающей среды -20-50 °C
• Серия Zelio Control
• Сертификаты CSA C-Tick ГОСТ UL GL
• Соединения – клеммы винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель Без наконечника винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 12) Гибкий С кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) Гибкий С кабельным наконечником
• Сопротивление изоляции > 500 МОм в 500 V постоянный ток между питанием и релейным выходом в соответствии с IEC 60255-5 > 500 МОм в 500 V постоянный ток между измерением и релейным выходом в соответствии с IEC 60664-1 > 1 MOhm в 500 V постоянный ток между питанием и измерением в соответствии с IEC 60255-5 > 500 МОм в 500 V постоянный ток между питанием и релейным выходом в соответствии с IEC 60664-1 > 500 МОм в 500 V постоянный ток между измерением и релейным выходом в соответствии с IEC 60255-5 > 1 MOhm в 500 V постоянный ток между питанием и измерением в соответствии с IEC 60664-1
• Специальная область применения продукта для 3-фазного питания
• Стандарты EN/IEC 60255-6 IEC 60034-11-2
• Стойкость к кратковременным исчезновениям напряжения питания 20 мс в 20,4 В
• Температура окружающей среды при хранении -40-70 °C
• Тип задержки зафиксированный 0.3 с
• Тип продукта модульные реле измерения и управления
• Тип релейной защиты реле контроля температуры двигателя
• Ток короткого замыкания 0.007 А цепь измерений температуры (зажимы T1-T2 закорочены)
• Уставка срабатывания 3100 Ohm +/- 10 % для контур контроля температуры
• Частота 50/60 Hz +/- 10 %
• Частота тока цепи управления 50...60 Hz +/- 10 %
• Электрическая износостойкость 10000 циклы
• Электромагнитная совместимость стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4 стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3 стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2
