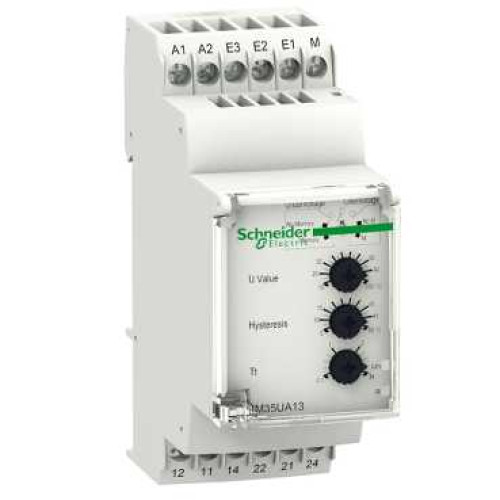

РЕЛЕ КОНТРОЛЯ ПОВЫШ/ПОНИЖ НАПРЯЖ 15-600В

Характеристики

• Maximum measuring cycle 30 мс цикл измерения, согласно истинному действ. значению
• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [ui] номинальное напряжение изоляции 250 В в соответствии с IEC 60664-1 600 В в соответствии с IEC 60664-1
• [us] номинальное напряжение сети 24...240 В пер./пост. ток 50/60 Hz +/- 10 %
• Виброустойчивость 0,35 мм (частота= 5-57.6 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 57.6-150 Гц) в соответствии с IEC 60255-21-1
• Время сброса 1500 мс задержка
• Выходные контакты 2 переключающ.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Гистерезис 5-50 % предельная уставка
• Данные о безопасности и надежности B10d = 290000 MTTFd = 308.2 лет
• Диапазон измерения 15...600 V напряжение
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Директивы 73/23/EEC — директива о низковольтном оборудовании 89/336/EEC - электромагнетическое соответствие
• Задержка пуска после включения питания 600 мс
• Импульс напряжения без поглощения мощности 4 кВ в соответствии с IEC 60255-5 4 кВ в соответствии с IEC 60664-1 4 кВ в соответствии с IEC 61000-4-5
• Информация о ремонтопригодности Подлежит замене
• Информация об исключениях по регламенту rohs да
• Качественные этикетки CE
• Код совместимости RM3
• Коммутационная способность, в·а 1250 В·А
• Контактное сопротивление зажимов 150 мОм в зажимы E1-M 300 мОм в зажимы E2-M 600 мОм в зажимы E3-M
• Локальная индикация питание включено: светодиод (зеленый) реле ON: светодиод (желтый)
• Макс. коммутируемое напряжение 250 В пер./пост. тока
• Макс. коммутируемый ток 5 А пер./пост. тока
• Механическая износостойкость 30000000 циклы
• Минимальный коммутируемый ток 10 мА в 5 V постоянный ток
• Момент затяжки 0.6-1 Н-м в соответствии с IEC 60947-1
• Монтажная опора 35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715
• Наименование релейной защиты RM35UA
• Напряжение испытания изоляции 2 кВ переменный ток 50 Гц, 1 мин. в соответствии с IEC 60255-5 2 кВ переменный ток 50 Гц, 1 мин. в соответствии с IEC 60664-1
• Не содержит ртути да
• Номинальный выходной ток 5 А
• Относительная влажность 95-95 % в 55-55 °C в соответствии с IEC 60068-2-30
• Параметры, контролируемые реле обнаружение повышенного и пониженного напряжения
• Повторяемость позиционирования +/- 0,5 % для вход и цепь измерения +/- 2 % для задержка
• Погрешность измерения +/-0,05 %/°C с изменением температуры < 1 % по всему диапазону с изменением напряжения
• Полярность неизменная полярность питания пост. тока
• Потребляемая мощность, ва 0-3.5 В·А переменный ток
• Пределы напряжения питания 20.4-264 В пер./пост. ток
• Пределы напряжения цепи управления - 15 % + 10 % Un
• Предельная уставка 10...100 %
• Профиль кругооборота ENVEOLI1504008EN
• Рабочая температура окружающей среды -20-50 °C
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Серия продукта Zelio Control
• Сертификаты ГОСТ UL GL C-Tick CSA
• Соединения – клеммы винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель без наконечника винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель без наконечника винтовые зажимы, 1 x 0,2...2 x 2,5 мм² (AWG 24...AWG 12) гибкий с кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий с кабельным наконечником
• Сопротивление изоляции > 500 МОм в 500 V постоянный ток между питанием и релейным выходом в соответствии с IEC 60255-5 > 500 МОм в 500 V постоянный ток между измерением и релейным выходом в соответствии с IEC 60664-1 > 1 MOhm в 500 V постоянный ток между питанием и измерением в соответствии с IEC 60255-5 > 500 МОм в 500 V постоянный ток между питанием и релейным выходом в соответствии с IEC 60664-1 > 500 МОм в 500 V постоянный ток между измерением и релейным выходом в соответствии с IEC 60255-5 > 1 MOhm в 500 V постоянный ток между питанием и измерением в соответствии с IEC 60664-1
• Стандарты EN/IEC 60255-6
• Статус устойчивого продукта Грин Премиум продукция
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Температура окружающей среды при хранении -40-70 °C
• Тип задержки настраиваемый 0.3...30 с, 0 + 10 % при пересечении порога
• Тип продукта модульные реле измерения и управления
• Тип релейной защиты многофункциональное реле контроля напряжения
• Точность измерения +/- 10 % значения полной шкалы
• Частота тока цепи управления 40...70 Hz +/- 10 %
• Шкала чувствительности 15...150 V зажимы E1-M 30...300 V зажимы E2-M 60...600 V зажимы E3-M
• Экологическая отчетнсть ENVPEP1504008EN
• Электрическая износостойкость 100000 циклы
• Электромагнитная совместимость стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4 стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3 стойкость к промышленной среде в соответствии с NF EN/IEC 61000-6-2
