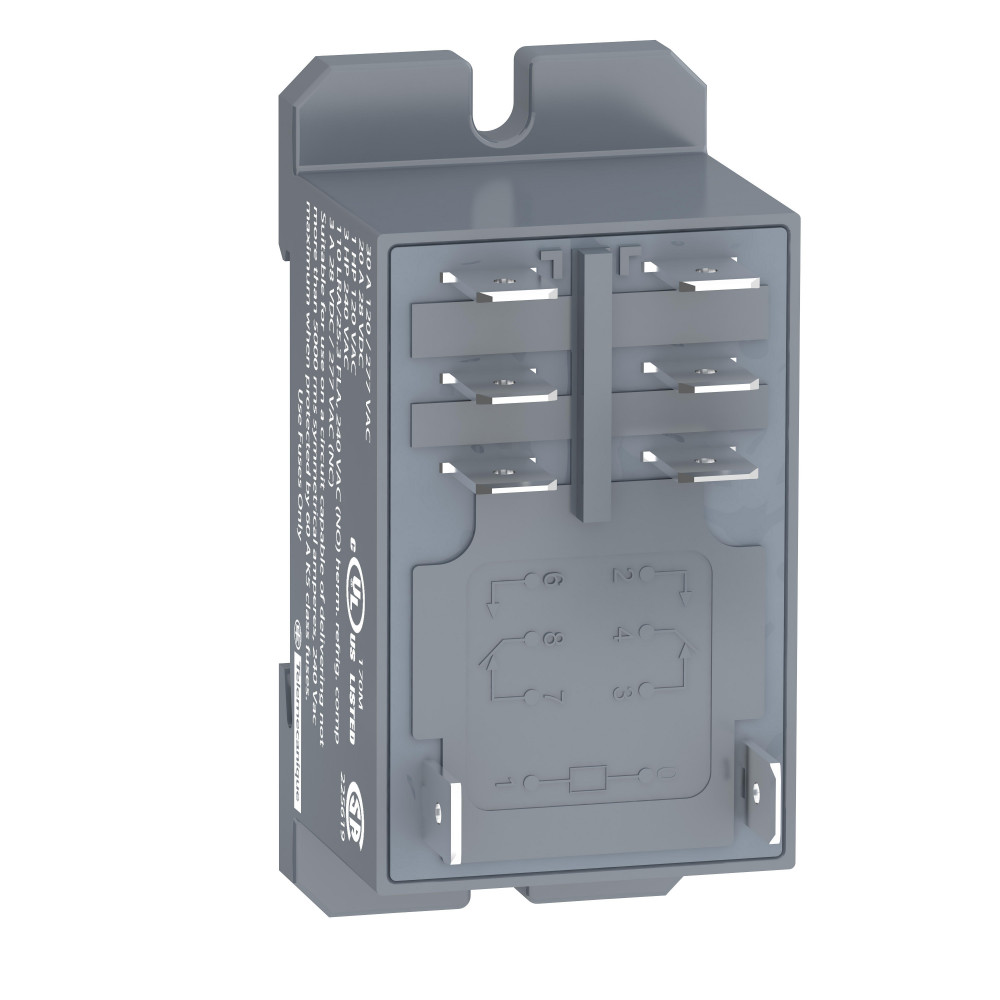

РЕЛЕ СИЛОВОЕ, ~24В, 30А, 2 С/О

Характеристики

• [ie] номинальный рабочий ток 30 А в 277 V (AC) нет в соответствии с UL 20 А в 28 V (Постоянного тока) нет в соответствии с UL 30 А в 250 В (AC) нет в соответствии с IEC 25 А в 28 V (Постоянного тока) нет в соответствии с IEC 3 А в 277 V (AC) Н.З. в соответствии с UL 3 А в 28 V (Постоянного тока) Н.З. в соответствии с UL 3 А в 250 В (AC) Н.З. в соответствии с IEC 3 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC
• [ithe] условный тепловой ток в закрытом корпусе 25 А в -40-55 °C реле устанавливаются в ряд вплотную 30 А в -40-55 °C зазор между двумя реле 13 мм
• [ui] номинальное напряжение изоляции 250 В в соответствии с IEC 300 В в соответствии с UL
• [up] номинальное импульсное выдерживаемое напряжение 4 кВ в течение 1,2/50 мкс
• Вес нетто 0.082 кг
• Виброустойчивость 3 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в работе 10 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в нерабочем состоянии
• Время работы 25 мс
• Время сброса 25 мс
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Данные о безопасности и надежности B10d = 100000
• Категория защиты RT II
• Код совместимости RPF
• Комплектация изделия изделие в сборе
• Коэффициент использования 0.1
• Краткое название устройства RPF
• Макс. коммутационная способность 7500 ВА/700 Вт
• Макс. коммутируемое напряжение 250 В в соответствии с IEC
• Механическая износостойкость 5000000 циклы
• Минимальная коммутационная способность 6000 МВт 500 мА / 12 В для нет 170 mW 10 мА / 6 В для Н.З.
• Минимальный коммутируемый ток 500 мА
• Монтажная опора DIN-рейка панель
• Название серии Power
• Напряжение цепи управления 24 В пер. ток
• Общая высота cad 39.2 мм 68.5 мм
• Общая ширина cad 33.7 мм
• Порог напряжения отпускания >= 0,15 Uc
• Пределы напряжения цепи управления 19.2...26.4 В
• Рабочая температура окружающей среды -40-55 °C
• Серия Harmony Relay
• Сертификаты UL CE ГОСТ CSA
• Средн. потребление 4 В·А в 60 Гц
• Среднее сопротивление 170 Ом в 20 °C +/- 15 %
• Стандарты UL 508 EN/IEC 61810-1 CSA C22.2 № 14
• Температура окружающей среды при хранении -40-85 °C
• Тип контактов 2 переключающ.
• Тип продукта втычное реле
• Ток нагрузки 25 А в 28 V постоянный ток 30 А в 250 В Переменный ток
• Уровни тестирования уровень А
• Форма вывода плоский
• Электрическая износостойкость 100000 циклы для резистивные загрузка
• Электрическая прочность изоляции 2000 В Переменный ток между полюсами с основной изоляция 4000 В Переменный ток между катушкой и контактом с усиленный изоляция 1500 В Переменный ток между контактами с микровыключение изоляция
