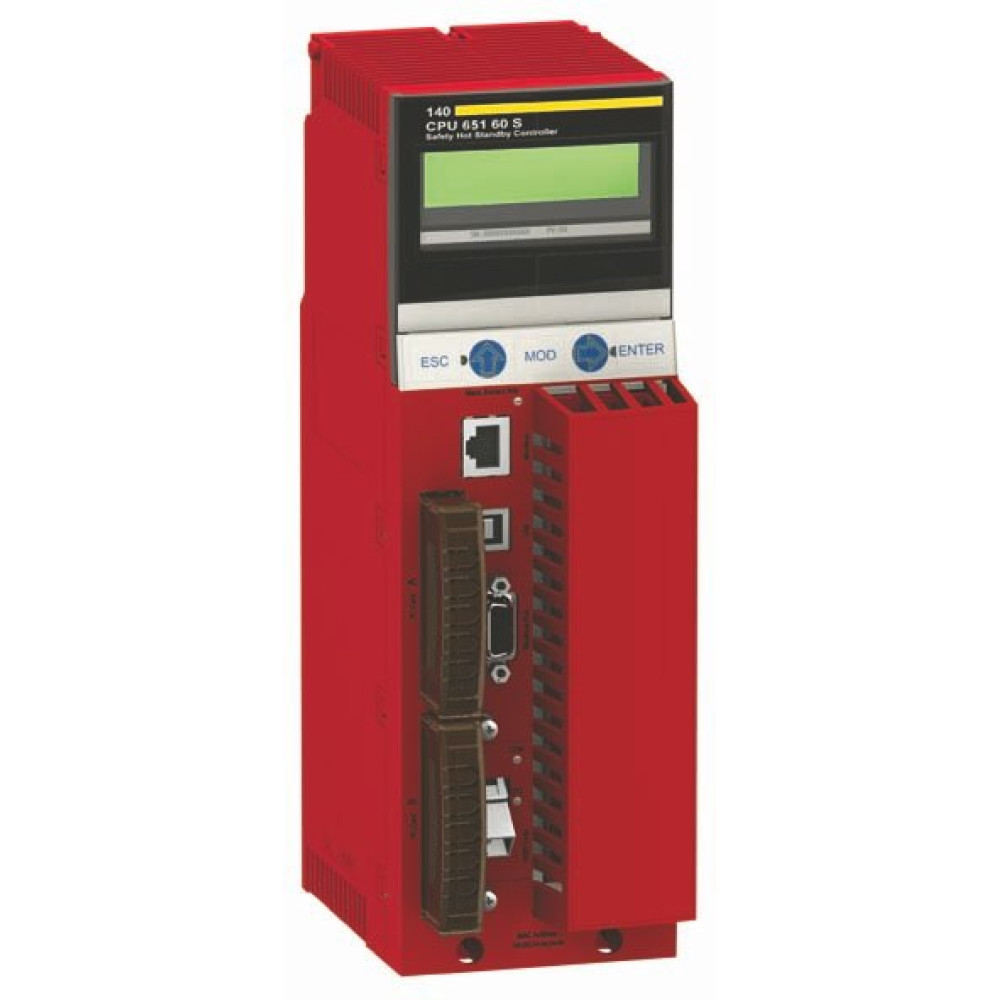

SAFETY-МОДУЛЬ ПРОЦЕССОРА TSX QUANTUM

Характеристики

• Execution time per instruction 0.09...0.12 µs на слово 0.105...0.15 µs булево 0.96...1.02 µs арифметическ., с фикс. точкой
• Maximum supply current 90 А в
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Емкость батареи 1200 А/час
• Кол-во дискретных входов/выходов не ограничено (макс. 13 слотов) - местный - Запрещено при использовании в режиме горячего резерва 31744 входа, 31744 выхода - удаленный
• Кол-во дополнительных модулей 6 Ethernet 140NOE77111
• Кол-во станций распределенного вв.-выв. 31 - 1 стойка(и) на удаленный
• Кол-во стоек 1 - местный стойка(и)
• Количество слотов 2 4 6 16 10 3
• Локальная индикация активность Ethernet (COM): 1 светодиод (зеленый) конфликт Ethernet (ERR): 1 светодиод (красный)
• Макс. количество соединений 1 Modbus Plus - местный 1 Modbus (RS232/485 Modbus/ASCII) 1 USB - местный 6 Ethernet TCP/IP - местный
• Наименование программного обеспечения Unity Pro XL safety
• Накладные расходы системы 1.5 мс для управляющая задача
• Номинальное напряжение питания [us] 3 V пост. ток литиевая батарея
• Номинальный ток шины 2760 мА
• Описание памяти расширяемый 7168 Кбайт - программа с картой PCMCIA расширяемый 8 Мбайт - файловое запоминающее устройство с картой PCMCIA встроенное ОЗУ 1024 Кбайт
• Проверки управление процессом
• Серия платформа автоматизации Modicon Quantum
• Сертификаты CSA C-Tick TÜV Rheinland (SIL3) CSA HazLoc
• Срок службы батареи 10 г.
• Структура приложения 1 циклическая/периодическая управляющая задача
• Тип встроенных клемм 1 Ethernet TCP/IP местный 1 Modbus местный 1 Modbus Plus местный 1 USB местный
• Тип дисплея LCD 2 строки длиной 16 символов
• Тип продукта процессор безопасности Unity
• Тип резервирования литиевая батарея 990XCP98000
• Функции переключения выключатель с ключом, вкл/откл. порта памяти
• Частота синхронизации 266 MHz
• Число аналоговых вх/вых. не ограничено (макс. 26 слотов) - местный - Запрещено при использовании в режиме горячего резерва 1984 входов, 1984 выходов - удаленный
• Электрическое соединение 1 розетка SUB-D 9 для подключения к сети Modbus Plus 1 розетка USB типа В для подключения к ПК 2 разъема RJ45 для подключения шины Modbus
