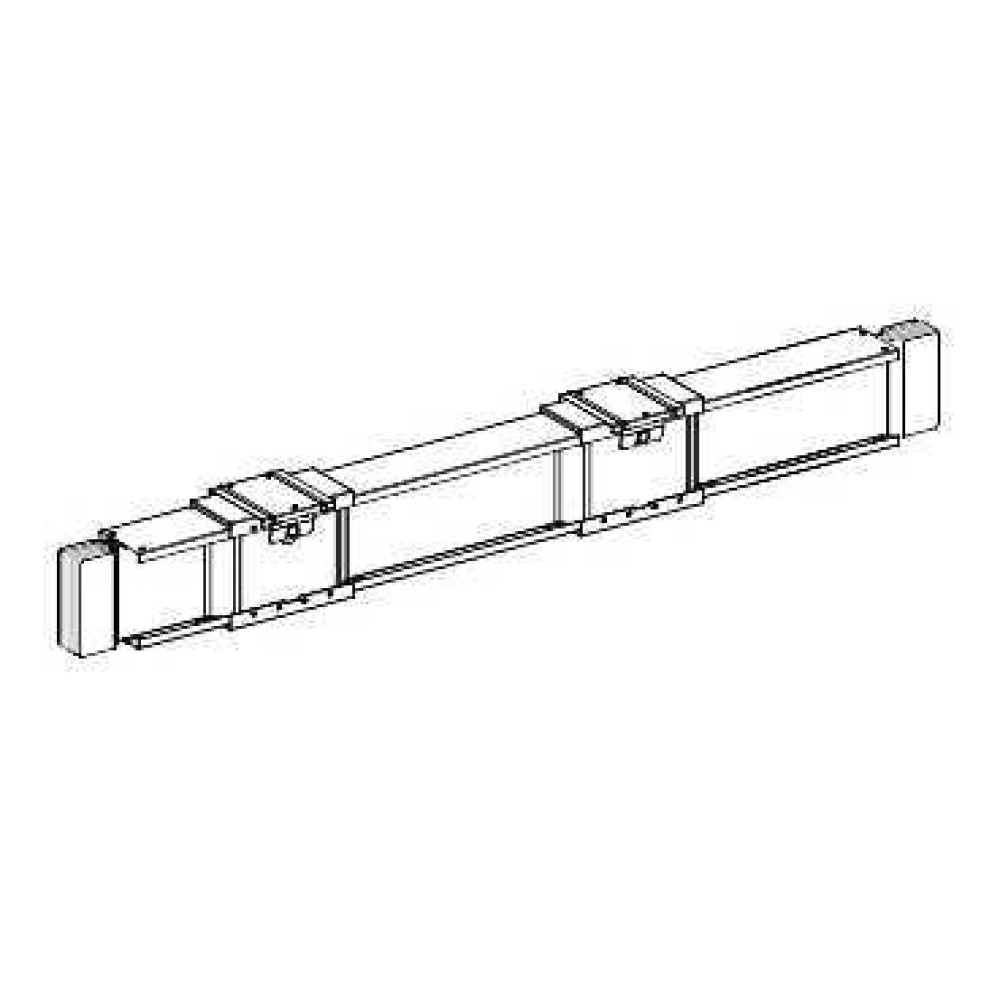

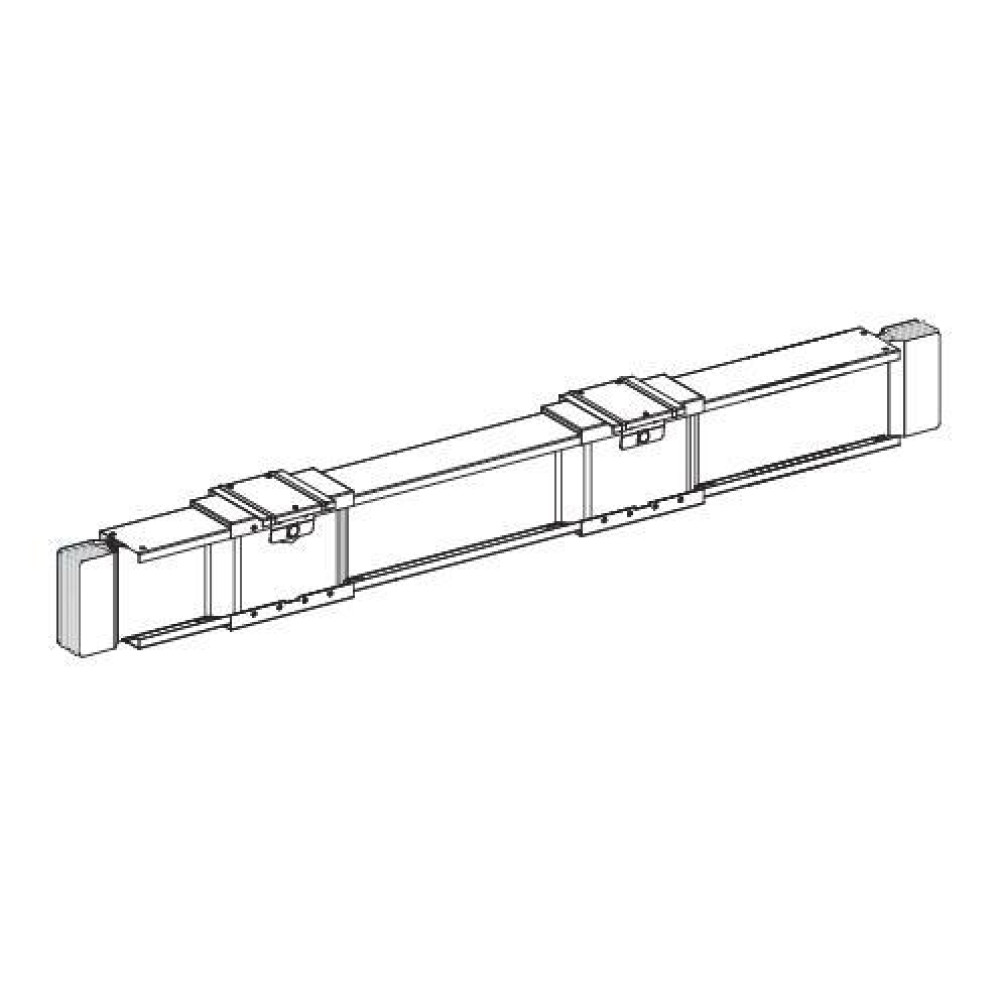

СЕКЦИЯ ПРЯМАЯ РАСПРЕДЕЛИТЕЛЬНАЯ

Характеристики

• [icw] номинальный кратковременно выдерживаемый ток 110 кА
• [ie] номинальный рабочий ток 2000 А в 35 °C
• [ipk] допустимый пиковый ток 242 кА
• [ue] номинальное рабочее напряжение 1000 V
• [ui] номинальное напряжение изоляции 1000 В
• Вес нетто 124 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Заземляющий контур усиленный контур
• Излучаемое магнитное поле 1.3 µT
• Интервал между отводными блоками 2000 мм
• Исполнение монтажа посредством крючков
• Количество отводных розеток 2
• Краткое название устройства KTA
• Линейная нагрузка 31 кг/м
• Линейное сопротивление L: R1 35 °C= 0.034 mΩ/m при Inc и 50 Гц L: X1 35 °C= 0.011 mΩ/m при Inc и 50 Гц L: Z1 35 °C= 0.035 mΩ/m при Inc и 50 Гц L – L: Rb0 20 °C= 0.059 mΩ/m метод полного сопротивления L – L: Rb1 35 °C= 0.075 mΩ/m при Inc методом полного сопротивления L – L: Xb 35 °C= 0.015 mΩ/m при Inc и 50 Гц методом полного сопротивления L – N: R0 20 °C= 0.128 mΩ/m метод симметричных составляющих L – N: X0 20 °C= 0.054 mΩ/m метод симметричных составляющих L – N: Z0 20 °C= 0.139 mΩ/m метод симметричных составляющих L – N: Rb0 20 °C= 0.059 mΩ/m метод полного сопротивления L – N: Rb1 35 °C= 0.075 mΩ/m при Inc методом полного сопротивления L – N: Xb 35 °C= 0.024 mΩ/m при Inc и 50 Гц методом полного сопротивления L – PE: R0 20 °C= 0.102 mΩ/m метод симметричных составляющих L – PE: X0 20 °C= 0.017 mΩ/m метод симметричных составляющих L – PE: Z0 20 °C= 0.104 mΩ/m метод симметричных составляющих L – PE: Rb0 20 °C= 0.052 mΩ/m метод полного сопротивления L – PE: Rb1 35 °C= 0.065 mΩ/m при Inc методом полного сопротивления L – PE: Xb 35 °C= 0.022 mΩ/m при Inc и 50 Гц методом полного сопротивления L: R20 20 °C= 0.028 mΩ/m PE: 20 °C= 0.022 mΩ/m
• Монтажная опора подвесной монтаж Консоль
• Наименование продукта KT
• Направление установки вертикальная ориентация горизонтальная ориентация
• Номинальный выходной ток 400-1250 А
• Область применения распределение большой мощности
• Описание шинопровода секция распределения
• Положение нейтрали справа
• Полярность шинопровода 3L + N + PER
• Поставляемое оборудование соединительный блок секция кабельного канала
• Предел теплового напряжения 12100 А²·с
• Рабочая температура окружающей среды 0-35 °C (100 % от In) 35-40 °C (97% от In) 40-45 °C (93 % от In) 45-50 °C (90 % от In) 50-55 °C (86 % от In)
• Серия Canalis Canalis
• Совместимость серий продукта на болтах отводной блок из Canalis - KT
• Стандарты МЭК 61439-1 МЭК 61439-6
• Степень ударостойкости ik IK08 в соответствии с МЭК 62262
• Суммарный коэффициент нелинейных искажений тока на входе 0-15 % 2000 А 15-33 % 2500 А 33-100 % 3200 А
• Тип продукта шинопровод
• Электрическое соединение болтовое соединение
