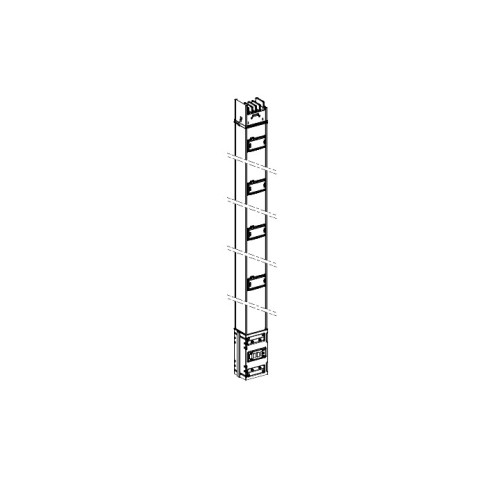

СЕКЦИЯ РАСПР. ВЕРТ. 630А, 2,5М

Характеристики

• [icw] кратковременно выдерживаемый ток 32.1 кА
• [ie] номинальный рабочий ток 630 А в 35 °C
• [ipk] допустимый пиковый ток 67.5 кА
• [ue] номинальное рабочее напряжение 230...690 V
• [ui] номинальное напряжение изоляции 690 В
• Вес нетто 48 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Излучаемое магнитное поле 0.89 µT
• Интервал между отводными блоками 500 мм
• Исполнение монтажа Винтами
• Количество отводных розеток 4
• Краткое название устройства KSC
• Линейное сопротивление R20 0.06 mΩ/m 20 °C L 50/60 Гц Z20 0.06 mΩ/m 20 °C L 50/60 Гц R20 0.3 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц X20 0.33 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц Z20 0.44 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц R20 0.26 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц X20 0.51 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Z20 0.57 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц R35 0.31 mΩ/m 35 °C метод симметричных составляющих L – N 50/60 Гц X35 0.33 mΩ/m 35 °C метод симметричных составляющих L – N 50/60 Гц Z35 0.45 mΩ/m 35 °C метод симметричных составляющих L – N 50/60 Гц R35 0.27 mΩ/m 35 °C метод симметричных составляющих L – PE 50/60 Гц X35 0.51 mΩ/m 35 °C метод симметричных составляющих L – PE 50/60 Гц Z35 0.58 mΩ/m 35 °C метод симметричных составляющих L – PE 50/60 Гц Rb0 0.118 mΩ/m 20 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb0 0.126 mΩ/m 20 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb0 0.126 mΩ/m 20 °C при Inc методом полного сопротивления L – PE 50/60 Гц Rb0 0.125 mΩ/m 35 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb0 0.134 mΩ/m 35 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb0 0.134 mΩ/m 35 °C при Inc методом полного сопротивления L – PE 50/60 Гц Xb 0.133 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – L 50/60 Гц Xb 0.19 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – N 50/60 Гц Xb 0.26 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – PE 50/60 Гц
• Номинальное импульсное допустимое напряже 8 кВ
• Описание шинопровода vertical distribution length
• Положение монтажа Вертикальный
• Положение нейтрали справа
• Полярность шинопровода 3L + N + PE 3L + PE
• Предел теплового напряжения 1225 kA².s
• Рабочая температура окружающей среды 35-35 °C (Без ухудшения номинальных значений) 55-55 °C (с понижающим коэффициентом)
• Серия Canalis
• Совместимость продукта Canalis KSC busbar trunking 630-800 А
• Стандарты IEC 60439-1 IEC 60439-2
• Степень ударостойкости ik IK08 в соответствии с IEC 62262
• Суммарный коэффициент нелинейных искажений тока на входе 0-15 % 630 А 15-33 % 500 А 33-100 % 400 А
• Тип измерений стандартная длина
• Тип продукта шинопровод
• Электрическое соединение смазанный скользящий контакт
