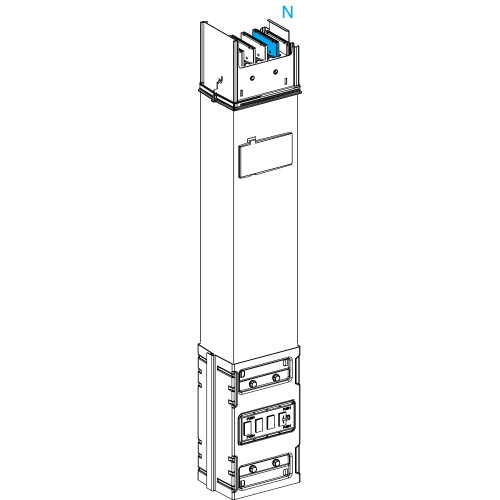

СЕКЦИЯ РАСПРЕД. ВЕРТИКАЛЬН. 800А, 0,8М

Характеристики

• [icw] номинальный кратковременно выдерживаемый ток 37.4 кА
• [ie] номинальный рабочий ток 800 А в 35 °C
• [ipk] допустимый пиковый ток 78.7 кА
• [ue] номинальное рабочее напряжение 230...690 V
• [ui] номинальное напряжение изоляции 690 В
• [в] номинальное импульсное допустимое напряжение 8 кВ
• Вес нетто 22.34 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Излучаемое магнитное поле 1.12 µT
• Исполнение монтажа винтами
• Количество отводных розеток 1
• Краткое название устройства KSC
• Линейное сопротивление Xb 0.19 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – N 50/60 Гц Z20 0.04 mΩ/m 20 °C L 50/60 Гц R1 0.04 mΩ/m 35 °C при Inc L 50/60 Гц Z1 0.08 mΩ/m 35 °C при Inc L 50/60 Гц R20 0.2 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц X20 0.31 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц Z20 0.37 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц R20 0.23 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц X20 0.48 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Z20 0.54 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц R35 0.21 mΩ/m 35 °C метод симметричных составляющих L – N 50/60 Гц X35 0.31 mΩ/m 35 °C метод симметричных составляющих L – N 50/60 Гц Z35 0.38 mΩ/m 35 °C метод симметричных составляющих L – N 50/60 Гц R35 0.24 mΩ/m 35 °C метод симметричных составляющих L – PE 50/60 Гц X35 0.48 mΩ/m 35 °C метод симметричных составляющих L – PE 50/60 Гц Z35 0.54 mΩ/m 35 °C метод симметричных составляющих L – PE 50/60 Гц Rb0 0.079 mΩ/m 20 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb0 0.088 mΩ/m 20 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb0 0.106 mΩ/m 20 °C при Inc методом полного сопротивления L – PE 50/60 Гц Rb0 0.083 mΩ/m 35 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb0 0.093 mΩ/m 35 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb0 0.112 mΩ/m 35 °C при Inc методом полного сопротивления L – PE 50/60 Гц Xb 0.135 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – L 50/60 Гц Xb 0.252 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – PE 50/60 Гц
• Монтажная опора секция для вертикального распределения
• Наименование продукта KS
• Область применения повышение среднего распределения электроэнергии
• Описание шинопровода секция для вертикального распределения
• Положение монтажа vertical - neutral on right
• Положение нейтрали справа
• Полярность шинопровода 3L + N + PE
• Предел теплового напряжения 1758 kA².s
• Серия Canalis Canalis
• Суммарный коэффициент нелинейных искажений тока на входе 0-15 % 800 А 15-33 % 630 А 33-100 % 500 А
• Тип продукта шинопровод
• Электрическое соединение смазанный скользящий контакт
