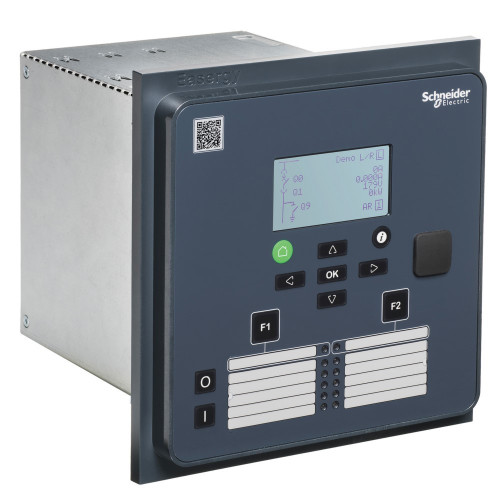

SEPAM P3U30-5AAA3BCAR

Характеристики

• Web-сервер Встроенный web-сервер HTTP
• Вес нетто 2.5 кг максимум
• Высота над уровнем моря 2000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защита от дуговых замыканий без
• Защитное исполнение защитное конформное покрытие
• Кибербезопасность защита паролем защищенный порт
• Количество датчиков 0 температура окружающей среды при хранении 0 дуга
• Количество дискретных входов 16
• Краткое название устройства P3U30-5AAA3BCAR
• Локальная индикация 4 светодиода 8 светодиодов программируемый
• Механическая стойкость удары: Ea в соответствии с IEC 60068-2-27 толчки: Ea в соответствии с IEC 60068-2-27 вибрации (уровень: class II) в соответствии с IEC 60255-21-1 вибрации: Fc в соответствии с IEC 60068-2-6 удары (уровень: class II) в соответствии с IEC 60255-21-2 сейсмические испытания method A (уровень: class II) в соответствии с IEC 60255-21-3 толчки (уровень: class II) в соответствии с IEC 60255-21-2
• Наименование программного обеспечения Мобильное приложение EcoStruxure Power Device eSetup Easergy Pro
• Номинальное напряжение питания [us] 48...230 В пер./пост. ток
• Область применения универсальный
• Однолинейная схема на дисплее 4 controlled + 8 displayed
• Относительная влажность 0-95 %, без образования конденсата
• Порог срабатывания 220…230 В пер./пост. тока
• Протокол порта связи IEC 61850 изд. 1 IEC 61850 изд. 2 IEC 60870-5-101 DNP3 TCP Modbus TCP Ethernet/IP
• Протокол резервирования порта связи RSTP PRP
• Протокол синхронизации SNTP
• Рабочая температура окружающей среды -40-65 °C
• Серия Easergy Sepam P3
• Сертификаты EAC
• Соединения – клеммы Под винт пин пин
• Стандарты IEC
• Температура окружающей среды при хранении -40-70 °C
• Тип встроенных клемм спереди USB порт с 1 разъем сзади RJ45 с 2 разъем
• Тип входа 3 1/5 A ТТ для ток в фазе 1 1/5 A ТТ для остаточный ток 4 100 V/110 V VT для напряжение
• Тип диагностики распределительного устройства контроль цепей ТТ/ТН код ANSI: 60 контроль цепей ТТ контроль цепи отключения код ANSI: TCS
• Тип защиты максимальная токовая защита в фазах 50/51 макс. направленная токовая в фазах 67 макс. токовая защита от замыкания на землю 50N/51N макс. направленная токовая защита от замыканияна землю 67N перемежающееся кз на землю 67NI защита конденсаторной установки от току небаланса 51C небаланс токов, обрыв фазы 46 I2/I1 включение на холодную нагрузку ускоренное МТЗ защита от отказов выключателя (УРОВ) 50BF макс. защита активной мощности направленная 37P ОМП 21FL АПВ 79 мин. токовая в фазах 37 превышение продолжительности пуска, заклинивание ротора 48/51LR запрет повторного пуска электродвигателя 66 защита конденсаторной установки от перенапряжения 59C защита макс. тока обратной последовательности 46 защита максимального напряжения 59 защита минимального напряжения 27 защита минимального напряжения 27P защита от перенапряжения 59N защита минимальной частоты 81/81N скорость изменения частоты 81R контроль синхронизма 25 подхват реле 86 контроль цепей ТТ 60 контроль цепей ТН 60 блокировки по 2-й гармонике 68H2 блокировки по 5-й гармонике блокировки по 5-й гармонике 68H5 программируемые ступени 99 программируемые кривые
• Тип измерения ток 3-фазный ток нулевая последовательность ток прямая последовательность ток обратная последовательность ток отношение обратной и прямой последовательностей напряжение фаза - замля напряжение фаза - фаза напряжение нулевая последовательность напряжение прямая последовательность напряжение обратная последовательность напряжение отношение обратной и прямой последовательностей реактивное сопротивление короткого замыкания fault location current реактивное сопротивление при замыкании на землю частота активная мощность Среднеквадратическое значение активной мощности реактивная мощность Среднеквадратическое значение реактивной мощности полная мощность Среднеквадратическое значение полной мощности активная энергия реактивная энергия cos φ tan φ угол коэффициент мощности напряжение phasor diagram view ток phasor diagram view ток гармоники 2-я, 15-я напряжение гармоники 2-я, 15-я мониторинг состояния выключателя перерыв питания
• Тип продукта устройство релейной защиты, измерения и управления
• Тип сети и машинной диагностики запись событий запись осциллограмм контекст отключения
• Установка 4
• Функции мониторинга контроль цепи отключения 74 мониторинг состояния выключателя самодиагностика устройства
• Характеристики окружающей среды воздействие сухого тепла Bb в соответствии с EN/МЭК 60068-2-2 воздействие тепла и влажности при эксплуатации Db в соответствии с EN/IEC 60068-2-30 воздействие холода Ad в соответствии с EN/МЭК 60068-2-1 воздействие тепла и влажности при эксплуатации Cab в соответствии с EN/IEC 60068-2-78
• Электромагнитная совместимость тесты на излучение класс A в соответствии с CISPR 11 электромагнитная совместимость в соответствии с EN/IEC 61000-4-18 электромагнитная совместимость в соответствии с EN/IEC 61000-4-8 электромагнитная совместимость в соответствии с IEC/EN 60255-26 ed. 3 электромагнитная совместимость уровень 3 в соответствии с EN/IEC 61000-4-3 электромагнитная совместимость уровень 3 в соответствии с EN/IEC 61000-4-5 электромагнитная совместимость уровень 5 в соответствии с EN/IEC 61000-4-9 тесты на излучение в соответствии с IEC/EN 60255-26 ed. 3 тесты на излучение класс A в соответствии с CISPR 22 электромагнитная совместимость уровень 4 в соответствии с EN/IEC 61000-4-2 электромагнитная совместимость уровень 4 в соответствии с EN/IEC 61000-4-4 электромагнитная совместимость уровень 3 в соответствии с EN/IEC 61000-4-6 электромагнитная совместимость в соответствии с EN/IEC 61000-4-29 электромагнитная совместимость в соответствии с EN/IEC 61000-4-11 электромагнитная совместимость в соответствии с EN/IEC 61000-4-17
