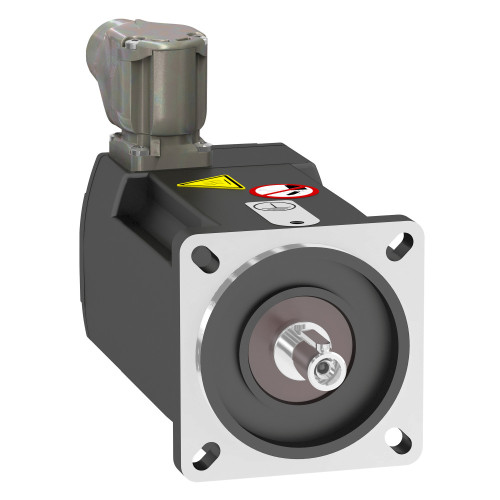

СИНХРОННЫЙ СЕРВОДВИГАТЕЛЬ BMP 1,8 Нм
BMP0702R3NA2A
Синхронный серводвигатель BMP 1,8 Нм. тип устройства или его аксессуаров: синхронный двигатель
- краткое название устройства: BMP
- максимальная механическая скорость: 3600 об/мин
- номинальная выходная мощность: 550 Вт с приводом ATV320 в 0.55 кВт 200 В однофазный, 550 Вт with drive ATV32 при 0.55 kW 200 В однофазный
- номинальный вращательный момент: 1.75 Н-м с приводом ATV320 в 0.55 кВт 200 В однофазный, 1.75 Н-м with drive ATV32 при 0.55 kW 200 В однофазный
- номинальная скорость: 3000 об/мин. with drive ATV32 при 0.55 kW 200 В однофазный, 3000 об/мин. с приводом ATV320 в 0.55 кВт 200 В однофазный
- совместимость продукта: преобразователь частоты ATV32 при 0.55 kW 200 В однофазный, преобразователь частоты ATV320 в 0.55 кВт 200.240 В однофазныс шпоночным пазом
- степень защиты IP: IP67 С комплектом IP67, IP65 в базовой комплектации
- тормоз: без
- монтажная опора: фланец, соответствующий международному стандарту
- электрическое соединение: поворотный угловой соединитель.
Преимущества: Изящество технологий, Компактный, Компактное устройство для пуска электродвигателя, Позволяет сократить размер шкафа до 40 %, Высокий функционал, Более 150 встроенных прикладных функций, Выполняют функции простой системы управления, Встроенные функции безопасности механизмов, Простое конфигурирование и эксплуатация, Совместимость всех диалоговых средств и средств конфигурирования для преобразователей частоты Altivar 32 и Lexium 32 (программное обеспечение SoMove и SoMove Mobile, выносной графический терминал, загрузчик и мультизагрузчик), различное дополнительное оборудование для монтажа в зависимости от типа механизма (вертикальная, горизонтальная установка, возможность поворота блок управления по отношению к силовой части ПЧ (уменьшение размера по глубине), установка вплотную друг к другу), Коммуникации, Взаимодействуют с большинством промышленных сетей, В стандартном исполнении, CANopen и Modbus, Энергоэффективность, обеспечивает высокий показатель энергоэффективности как для асинхоронного двигателя, так и синхронного.
Применения:
- Транспортировочное оборудование (небольше конвейеры, подъемники и т.д.), Фасовочно-упаковочное оборудование (пакетонаполнители, маркировочные машины и т.д.), Специальные механизмы (мешалки, смесители, автоматические линии и т.д.), Насосное, компрессорное и вентиляционное оборудование, Деревообрабатывающие станки, металлообрабатывающее оборудование (гибка, сварка и т.д.).
Преимущества: Двери (GDL) и Защитная Остановка 1 (SS1).
Применения: Серия Altivar Machine AT.
- краткое название устройства: BMP
- максимальная механическая скорость: 3600 об/мин
- номинальная выходная мощность: 550 Вт с приводом ATV320 в 0.55 кВт 200 В однофазный, 550 Вт with drive ATV32 при 0.55 kW 200 В однофазный
- номинальный вращательный момент: 1.75 Н-м с приводом ATV320 в 0.55 кВт 200 В однофазный, 1.75 Н-м with drive ATV32 при 0.55 kW 200 В однофазный
- номинальная скорость: 3000 об/мин. with drive ATV32 при 0.55 kW 200 В однофазный, 3000 об/мин. с приводом ATV320 в 0.55 кВт 200 В однофазный
- совместимость продукта: преобразователь частоты ATV32 при 0.55 kW 200 В однофазный, преобразователь частоты ATV320 в 0.55 кВт 200.240 В однофазныс шпоночным пазом
- степень защиты IP: IP67 С комплектом IP67, IP65 в базовой комплектации
- тормоз: без
- монтажная опора: фланец, соответствующий международному стандарту
- электрическое соединение: поворотный угловой соединитель.
Преимущества: Изящество технологий, Компактный, Компактное устройство для пуска электродвигателя, Позволяет сократить размер шкафа до 40 %, Высокий функционал, Более 150 встроенных прикладных функций, Выполняют функции простой системы управления, Встроенные функции безопасности механизмов, Простое конфигурирование и эксплуатация, Совместимость всех диалоговых средств и средств конфигурирования для преобразователей частоты Altivar 32 и Lexium 32 (программное обеспечение SoMove и SoMove Mobile, выносной графический терминал, загрузчик и мультизагрузчик), различное дополнительное оборудование для монтажа в зависимости от типа механизма (вертикальная, горизонтальная установка, возможность поворота блок управления по отношению к силовой части ПЧ (уменьшение размера по глубине), установка вплотную друг к другу), Коммуникации, Взаимодействуют с большинством промышленных сетей, В стандартном исполнении, CANopen и Modbus, Энергоэффективность, обеспечивает высокий показатель энергоэффективности как для асинхоронного двигателя, так и синхронного.
Применения:
- Транспортировочное оборудование (небольше конвейеры, подъемники и т.д.), Фасовочно-упаковочное оборудование (пакетонаполнители, маркировочные машины и т.д.), Специальные механизмы (мешалки, смесители, автоматические линии и т.д.), Насосное, компрессорное и вентиляционное оборудование, Деревообрабатывающие станки, металлообрабатывающее оборудование (гибка, сварка и т.д.).
Преимущества: Двери (GDL) и Защитная Остановка 1 (SS1).
Применения: Серия Altivar Machine AT.
Класс: Электродвигатель (ID: EC001851)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000010 | Модель/исполнение | EV006582 Синхронный двигатель перемен. тока | |
| EF000187 | Тип напряжения | EV000509 AC/DC (перемен./постоян.) | |
| EF000227 | Номин. ток | 2.6 | А |
| EF000228 | Номин. напряжение | 480 | В |
| EF000351 | Количество фаз | 3 | |
| EF000758 | Класс энергоэффективности | EV000154 Прочее | |
| EF000767 | Конструктивное исполнение | EV000154 Прочее | |
| EF001663 | Номин. частота | 50...60 | Гц |
| EF002393 | Рабочая температура | 0...40 | °C |
| EF003974 | Частота вращения | 1500 | 1/мин |
| EF003976 | Производительность | 0.26 | кВт |
| EF005474 | Степень защиты (IP) | EV000154 Прочее | |
| EF008908 | Duty cycle (*) | EV000154 Прочее | |
| EF009250 | С резистором с положительным температурным коэффициентом | Да | |
| EF009251 | С термометром сопротивления | Да | |
| EF009252 | Тип искробезопасности | EV000494 Нет (без) | |
| EF009253 | Возможность перегрузки | Да | |
| EF009254 | Метод охлаждения | EV000154 Прочее | |
| EF009255 | Тип конца вала | EV000154 Прочее | |
| EF009256 | Вакуумная пропитка под давлением (VPI) | EV000154 Прочее | |
| EF022077 | Подходит для регулировки частоты | Да | |
| EF023012 | Подшипник | EV000154 Прочее | |
| EF023092 | Класс изоляции по IEC | EV000154 Прочее | |
| EF024474 | С антиконденсацией | Да | |
| EF025725 | Номинал. крутящий момент | 0.9 | Нм |
Характеристики
- Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- [us] номинальное напряжение питания 230 В
- Активное сопротивление статора 2.19 Ом в 40 °C
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Глубина центрирующего кольца 2.5 мм
- Диаметр вала 11 мм
- Диаметр монтажных отверстий 5.5 мм
- Диаметр окружности монтажных отверстий 75-82 мм
- Диаметр центрирующего кольца 60 мм
- Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Длина вала 23 мм
- Индуктивность статора 6.45 мГн для q-осев.катушки в 40 °C 6.45 мГн для d-осев.катушки в 40 °C
- Инерция ротора 1.13 кг·см²
- Информация о ремонтопригодности Подлежит ремонту
- Информация об исключениях по регламенту rohs да
- Кол-во выхлопных труб двигателя: 2
- Кол-во полюсов двигателя 5
- Количество монтажных отверстий 4
- Конец вала с шпоночным пазом
- Краткое название устройства BMP
- Макс. ток irms 5.6 А с приводом ATV32 в 0.55 кВт 200 V однофазный 5.6 А с приводом ATV320 в 0.55 кВт 200 V однофазный
- Максимальная механическая скорость 3600 об/мин
- Максимальная операционная частота 300 Гц с приводом ATV32 в 0.55 кВт 200 V однофазный 300 Гц с приводом ATV320 в 0.55 кВт 200 V однофазный
- Максимальная осевая сила fa 0,2 x Fr
- Максимальная радиальная сила fr 710 N в 1000 об/мин 560 N в 2000 об/мин 490 N в 3000 об/мин 450 N в 4000 об/мин
- Минимальная операционная частота 25 Гц с приводом ATV32 в 0.55 кВт 200 V однофазный 25 Гц с приводом ATV320 в 0.55 кВт 200 V однофазный
- Монтажная опора фланец, соответствующий международному стандарту
- Не содержит ртути да
- Номинальная выходная мощность 550 Вт с приводом ATV32 в 0.55 кВт 200 V однофазный 550 Вт с приводом ATV320 в 0.55 кВт 200 V однофазный
- Номинальная операционная частота 250 Гц с приводом ATV32 в 0.55 кВт 200 V однофазный 250 Гц с приводом ATV320 в 0.55 кВт 200 V однофазный
- Номинальная скорость 3000 об/мин. с приводом ATV32 в 0.55 кВт 200 V однофазный 3000 об/мин. с приводом ATV320 в 0.55 кВт 200 V однофазный
- Номинальный вращательный момент 1.75 Н-м с приводом ATV32 в 0.55 кВт 200 V однофазный 1.75 Н-м с приводом ATV320 в 0.55 кВт 200 V однофазный
- Постоянный момент 0.84 Н·м/А в 40 °C
- Размер фланца двигателя 70 мм
- Регламент rohs китая X
- Совместимость продукта преобразователь частоты ATV32 в 0.55 кВт 200 V однофазный преобразователь частоты ATV320 в 0.55 кВт 200...240 V однофазный
- Совместимость серий продукта Altivar 32 Altivar Machine ATV320
- Тип охлаждения естественная конвекция
- Тип продукта синхронный двигатель
- Тормоз без
- Число фаз однофазный
- Ширина ключа 4 мм
- Электрическое соединение поворотный угловой соединитель
В наличии на складе: 16 шт.
56350.00р.
- На складе
- Код товара: BMP0702R3NA2A
- Артикул: BMP0702R3NA2A
