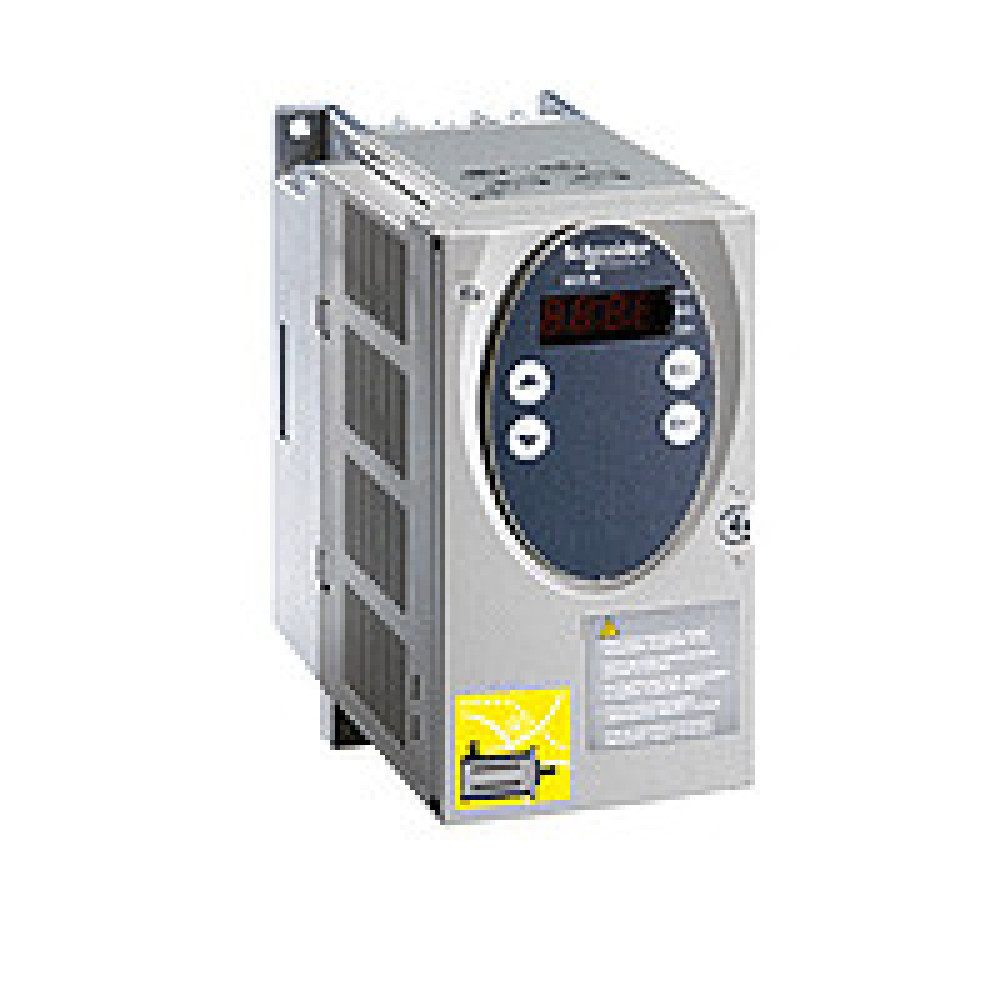

ШАГОВЫЙ ПРИВОД LEXIUM 6,8А ИМП/PBDP

Характеристики

• Maximum input frequency 200 кГц для сигнальный вход ENC_A, ENC_B, ENC_I - тип управления импульс/направление 400 кГц для сигнальный вход ENC_A, ENC_B, ENC_I - тип управления A/B
• Maximum leakage current 30 мА
• Maximum motor phase current 6.8 А
• Maximum output frequency 400 кГц для интерфейс сигнала "импульс/направление" A/B 200 кГц для интерфейс сигнала "импульс/направление" импульс/направление
• Вес нетто 1.2 кг
• Виброустойчивость 1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
• Интерфейс связи полевая шина Profibus DP, интегрированный
• Код совместимости SD328
• Краткое название устройства SD328
• Макс. коммутируемый ток 50 мА (выходные сигналы 24 В)
• Максимальная механическая скорость 3000 об/мин
• Максимальный пусковой ток 60 А
• Номинальная мощность 280 Вт в 115 В 420 Вт в 230 В
• Номинальное напряжение питания [us] 100...120 V - 15...10 % 200...230 V - 15...10 %
• Описание напряжения питания одна фаза 115 В одна фаза 230 В
• Остаточная пульсация < 5 % (напряжение управления 24 В)
• Относительная влажность 5-85 % без образования конденсата
• Потребляемый ток 5 А 230 В AC 50/60 Гц питание от электросети 7 А 115 V питание от электросети
• Пределы напряжения питания 200-240 В 100-120 В
• Пределы частоты сети 50-60 Гц (- 15...10 %)
• Предельный уровень коммутации напряжения в 15...30 В для входные сигналы 24 В -3...5 В для входные сигналы 24 В
• Рабочая высота 1000...< 2000 м Без ухудшения номинальных значений (макс. наружн. температура 40 °C, без защитной пленки, расстояние в ряд > 50 мм)
• Рабочая температура окружающей среды 0-50 °C
• Серия Lexium SD3
• Сертификаты TÜV cUL UL
• Соответствующий номинал предохранителя 10 А в 115 V 6 А в 230 В AC 50/60 Гц
• Сопротивление 5 кОм (интерфейс сигнала "импульс/направление")
• Стандарты EN/МЭК 61800-3 среда 1 EN/IEC 61800-5-1 EN/МЭК 61800-3 среда 2 EN/IEC 61800-3 EN/IEC 50178
• Температура окружающей среды при хранении -25-70 °C
• Тип напряжения питания пер./пост. тока
• Тип охлаждения вентилятор
• Тип продукта привод ступенчатого движения
• Тип шины полевая шина
• Ток короткого замыкания 0.5 кА
• Физический интерфейс RS422 - интерфейс сигнала "импульс/направление" RS422 - сигнальный вход ENC_A, ENC_B, ENC_I
• Форма привода блок
• Функция защиты функция защиты "останов двигателя при превыш. доп. значения вращающего момента" для машина в соответствии с IEC/EN 61800-5-2 функция защиты "останов двигателя при превыш. доп. значения вращающего момента" для машина в соответствии с ISO 13849-1 уровень d функция защиты "останов двигателя при превыш. доп. значения вращающего момента" для системный процесс в соответствии с EN/МЭК 61508 уровень SIL2 функция защиты "останов двигателя при превыш. доп. значения вращающего момента" для системный процесс в соответствии с IEC/EN 61800-5-2
• Число фаз однофазный
• Число фаз сети 1
• Электромагнитная совместимость Электростатический разряд уровень 3 в соответствии с EN/IEC 61000-4-2 стойкость к переходным процессам уровень 4 в соответствии с EN/IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с EN/IEC 61000-4-3 импульс напряжения/тока уровень 3 в соответствии с EN/IEC 61000-4-5
