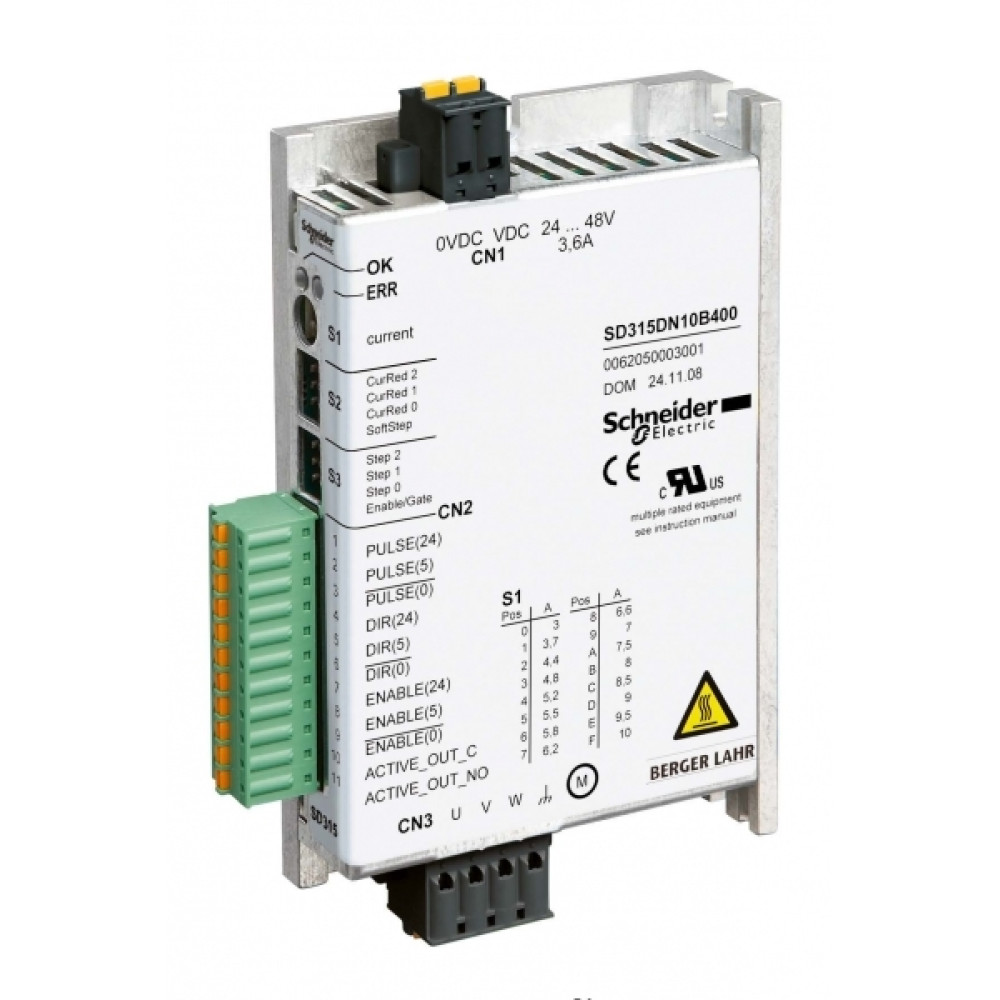

ШАГОВЫЙ ПРИВОД LEXIUM SD315O 10А

Характеристики

• Cтепень защиты ip IP20
• Виброустойчивость 1 gn (f = 13...150 test) в соответствии с EN/IEC 60068-2-6 1,5 мм (f = 3...13 test) в соответствии с EN/IEC 60068-2-6
• Входная частота <= 200 кГц, входы 24 В с оптической развязкой <= 200 кГц, входы 5 В с оптической развязкой
• Директива rohs Соответствует &#xA0;- с&#xA0; 0826 &#xA0;-&#xA0; Декларация о соответствии Schneider Electric
• Инструкция по утилизация Доступен
• Интерфейс связи Интегрированный импульс/направление
• Краткое имя устройства SD315
• Макс. коммутируемое напряжение 30 В постоянный ток (выход сигнала готовности) 30 В (pulse/direction output signal) 10 V постоянный ток (output signal)
• Макс. коммутируемый ток 50 мА (pulse/direction output signal) 200 мА (выход сигнала готовности) 20 мА (output signal)
• Масса продукта 0.25 кг
• Номинальное напряжение питания [us] 24...48 V (- 15...10 %)
• Описание напряжения питания Single phase 24 V
• Остаточная пульсация < 5 % (напряжение управления 24 В)
• Относительная влажность 5...85 % без образования конденсата
• Падение напряжения <= 0.5В (pulse/direction output signal) <= 1 В, 50 мA нагрузка (выход сигнала готовности)
• Потери мощности <= 7 W
• Потребляемый ток <= 7.5 мА
• Пределы напряжения питания 19...60 В
• Предельный уровень коммутации напряжения в состоянии 0 <= 0.4 V (входы 5 В с оптической развязкой) <= 5 В (входы 24 В с оптической развязкой)
• Предельный уровень коммутации напряжения в состоянии 1 2.5...5.25 В (входы 5 В с оптической развязкой) 15...30 В (входы 24 В с оптической развязкой)
• Рабочая высота над уровнем моря <= 1000 м без ухудшения номинальных значений > 1000...< 2000 м без ухудшения номинальных значений (maximum ambient temperature 40°C, lateral distance of > 20 mm)
• Рабочая температура 0...50 °C
• Регламент reach Содержание SVHC в изделии превышает порог. величину - см. доп. информацию в CaP
• С маркировкой CE
• Семейство продуктов Lexium SD3
• Сертификация UL CUL
• Сигнализация 1 светодиод - RUN 1 светодиод - ERR
• Соответствующий номинал предохранителя 10 А
• Сопротивление 10 kOhm (external potentiometer)
• Стандарты EN/МЭК 61800-3 среда 1 EN/IEC 61800-3 EN/IEC 50178 EN/IEC 61800-5-1 EN/МЭК 61800-3 среда 2
• Статус предложения Продукт категории Green Premium
• Температура окружающего воздуха при хранении -25...70 °C
• Тип изделия или компонента Привод ступенчатого движения
• Тип напряжения питания Пост. ток
• Тип охлаждения Естественная конвекция
• Ток утечки < 30 мА
• Ток фазы двигателя <= 10 А
• Физический интерфейс RS422 - pulse/direction interface with oscillator
• Форма привода Блок
• Число фаз сети 1
• Экологический профиль продукта Доступен
• Электромагнитная совместимость Стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с EN/IEC 61000-4-3 Импульснапряжения/тока уровень 3 в соответствии с EN/IEC 61000-4-5 Электростатический разряд уровень 3 в соответствии с EN/IEC 61000-4-2 Стойкость к переходным процессам уровень 4 в соответствии с EN/IEC 61000-4-4
