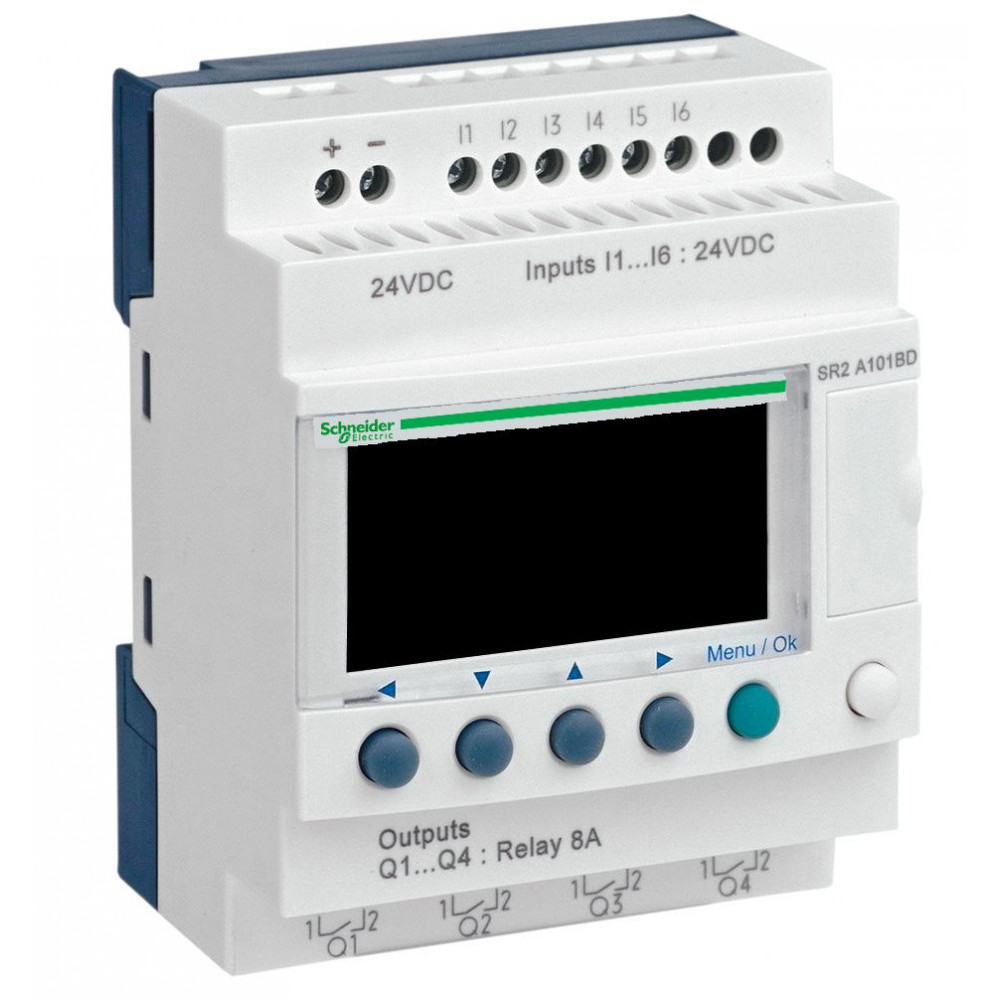

ZELIO LOGIC РЕЛЕ КОМПАКТ 10ВХ/ВЫХ =24В

Характеристики

• Current state 1 guaranteed >= 1.2 mA (IB...IG используется как цепь дискретного входа) >= 2.2 mA (цепи дискретных входов I1...IA и IH...IR)
• Maximum altitude transport 3048 м
• Maximum supply current 100 мА (без модулей расширения)
• [up] номинальное импульсное выдерживаемое напряжение 4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
• Вес нетто 0.25 кг
• Время срабатывания 10 ms (из сост. 0 в сост. 1) для релейный выход 5 ms (из сост. 1 в сост. 0) для релейный выход
• Время цикла 6-90 мс
• Входной импеданс 12 кОм для IB...IG используется как цепь аналогового входа 12 кОм для IB...IG используется как цепь дискретного входа 7.4 кОм для цепи дискретных входов I1...IA и IH...IR
• Высота над уровнем моря 2000 м
• Выходной тепловой ток 8 A для всех 4 выходов для релейный выход
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защита от включения с обратной полярностью с
• Кол-во строк в программе или функциональных блоков 0-240 с язык лестничных диаграмм LADDER программирование
• Количество дискретных входов 6 в соответствии с EN/МЭК 61131-2 тип 1
• Коммутационная способность, ма >= 10 мА в 12 В (релейный выход)
• Локальный дисплей с
• Механическая износостойкость 10000000 циклы для релейный выход
• Момент затяжки 0.5 Н-м
• Напряжение дискретного входа 24 V пост. Тока
• Номинальное напряжение питания [us] 24 В пост. ток
• Относительная влажность 95-95 % без попадания конденсата или капель воды
• Погрешность хода часов 12 минут в год в 0-55 °C 6 с/месяц в 25-25 °C
• Помеха излучаемая/наведенная класс B в соответствии с EN 55022-11 группа 1
• Пределы выходного напряжения 24...250 V пер. ток (релейный выход) 5...30 V пост. ток (релейный выход)
• Пределы напряжения питания 19.2-30 В
• Предельный уровень коммутации напряжения в состоянии 1 >= 15 В для цепи дискретных входов I1...IA и IH...IR >= 15 В для IB...IG используется как цепь дискретного входа
• Проверки (загрузка) памяти программ при каждом включении питания
• Рабочая температура окружающей среды -20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 -20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
• Рассеиваемая мощность, вт 3 Вт без модулей расширения
• Серия Zelio Logic
• Сертификаты CSA UL C-Tick GL ГОСТ
• Совместимость входа 3-проводн. бесконтактные PNP датчики для дискретный вход
• Соединения – клеммы винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) Гибкий С кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) Гибкий С кабельным наконечником
• Срок резервного хранения данных 10 лет в 25 °C
• Стандарты EN/МЭК 61000-4-4 уровень 3 EN/IEC 60068-2-27 Ea EN/IEC 61000-4-3 EN/IEC 61000-4-11 EN/IEC 61000-4-12 EN/IEC 60068-2-6 Fc EN/МЭК 61000-4-6 уровень 3 EN/IEC 61000-4-5 EN/МЭК 61000-4-2 уровень 3
• Стойкость к кратковременным исчезновениям напряжения питания 1 мс
• Температура окружающей среды при хранении -40-70 °C
• Тип дискретного входа резистивные
• Тип контактов нет для релейный выход
• Тип продукта компактное интеллектуальное реле
• Ток дискретного входа 4 мА
• Характеристики окружающей среды директива по ЭМС в соответствии с EN/IEC 61000-6-2 директива по ЭМС в соответствии с EN/IEC 61000-6-3 директива по ЭМС в соответствии с EN/IEC 61000-6-4 директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2
• Частота счета 1 кГц для дискретный вход
• Часы без
• Электрическая износостойкость AC-12: 500000 циклы в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 AC-15: 500000 циклы в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-12: 500000 циклы в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-13: 500000 циклы в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1
